35KV Kablo Arızası Dedektörü (Akustik Manyetik Senkronizasyonlu)

Giriş

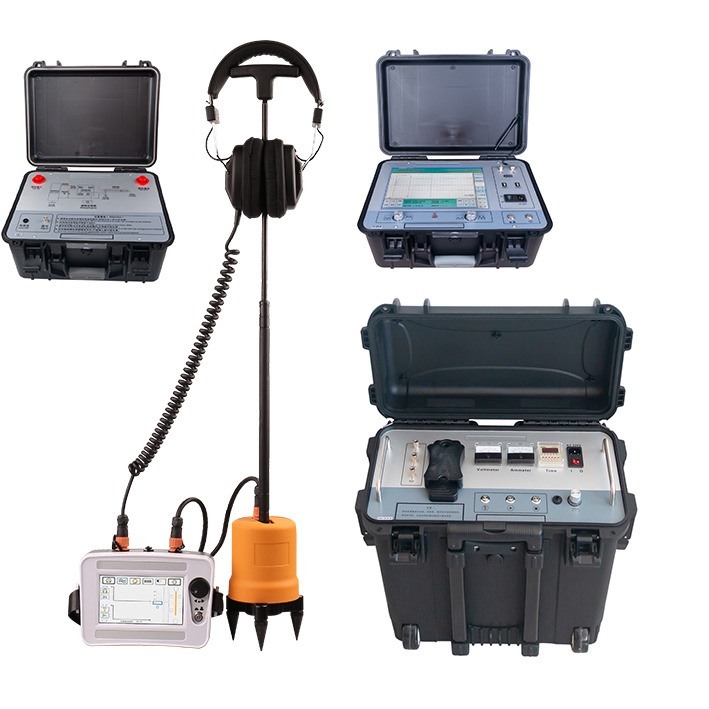

Kablo arıza yer belirleme cihazı, güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Darbe deşarj jeneratörü tarafından üretilen elektronik flaşlama, ilgili prob tarafından toplanır ve yükseltilir ve arıza noktasının kesin konumu işitsel ve görsel yargı ile belirlenir. Kaba ölçüm aralığında kablo arıza noktasının hassas konumlandırmasını tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazdır. Konumlandırma teknolojisi, yol destekli test ve diğer teknolojileri entegre ederek, çoklu test modları ve zengin ve çeşitli istem bilgileri sağlayarak kablo arıza yerini verimli ve doğru bir şekilde tamamlar.

1. Teknik göstergeler

Çalışma paneli tanıtımı

1 Ayar: Ayar arayüzüne girmek için ayar düğmesine basın ve ayar parametrelerini ayarlamak için ayar düğmesini döndürün;

2 Güç kaynağı: Sistemin güç kaynağını açıp kapatın. Sistemi açarken, uzun bir "bip" sesi duyana kadar güç düğmesini 3 ila 4 saniye basılı tutmanız gerekir, ardından düğmeyi kaldırabilirsiniz; kapatırken, güç düğmesini 3 ila 4 saniye basılı tutmanız gerekir;

3 Ekran: 5 inç dokunmatik ekran.

1 Sensör: Prob sensörü bağlantı noktası;

2 Şarj: şarj cihazı bağlantı noktası;

3 Özel kulaklık jakı.

Uygulama - yeraltı kablo arıza yeri

Sahneyi resmet

35KV ve altındaki gerilim seviyelerine sahip güç kablolarının ana yalıtım arızasını doğru ve hızlı bir şekilde tespit edin; kablo uzunluğunu kalibre edin; kablo arıza mesafesini kabaca test edin

*Düşük gerilim darbe yansıma yöntemi (TDR) temel alınarak reflektometre XHGG502 ile kablo arızalarını önceden konumlandırma,

yüksek gerilim flaşlama yöntemi (yani. ICE, DECAY), ark yansıma darbe yansıma yöntemi (ARC tek atış ve ARC çoklu atış)  Kablo arızası ön konumlandırması: Düşük gerilim darbe yansıma yöntemi (TDR) temel alınarak reflektometre XHGG502 ile ve yüksek gerilim çürüme (flaşlama) yöntemi (DECAY), ark yansıma yöntemi (tek atış/ çoklu atış).

XHGG502'nin üç test modu vardır, düşük gerilim darbesi, yüksek gerilim flaşlaması, ARC çoklu atış.

Aşağıdaki resim, XHGG502'nin ARC çoklu atış test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir.

Aşağıdaki resim, XHGG502'nin yüksek gerilim flaşlama test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir

Aşağıdaki resim, XHGG502'nin düşük gerilim darbe test modu kullanılarak ölçülen kablo uzunluğunu veya kablo açık devre arıza mesafesini göstermektedir. Düşük gerilim darbe yöntemi kullanıldığında, yüksek gerilim darbe jeneratörünü bağlamak gerekli değildir. Diğer test yöntemleri, bir yüksek gerilim darbe jeneratörü ile birlikte kullanılmalıdır.

                                Yeni sürüm                                                                                      Yeni sürüm

XHHV535-2L yüksek gerilim darbe jeneratörü, esas olarak kablo arıza testi sırasında şok deşarjı için kullanılır. Ayrıca diğer elektrikli ekipmanların DC dayanım gerilimi testi için de kullanılabilir. Bu cihaz, DC yüksek gerilim kaynağı, enerji depolama kondansatörü, deşarj küre boşluğu vb. entegre eder. Bu cihaz, geleneksel yüzlerce kilogramlık test transformatörlerinin, çalışma kutularının ve darbe enerji depolama kondansatörlerinin (genellikle bir dizi 5kVA transformatör 60 kilogramdan fazladır, kontrol kutusu 30 kg'dan fazladır ve darbe enerji depolama kondansatörü 20 kg'dan fazladır) yerini tamamen alır. Güç kaynağı, yüksek hassasiyetli, yüksek kararlılığa sahip özel yüksek gerilim elektronik bileşenleri ve yüksek frekanslı yüksek gerilim teknolojisini benimser, bu da tüm makineyi yapıda basit ve ağırlıkta ultra hafif hale getirir. İnsanların transformatörleri ve çalışma kutularını DC yüksek gerilim üretmek için kullanma alışkanlığını korumak için, bu darbe jeneratörü güvenli ve güvenilir olan insanlaştırılmış tasarım ve çalışma modunu benimser. Gerçekten darbeden zarar görmeme etkisini elde edin ve yüksek gerilimin toprağa kısa devresi de normal çalışabilir. Şu anda en hafif ve kullanıcı dostu taşınabilir DC şok yüksek gerilim ekipmanıdır. Güç kablosu arıza tespiti için ideal bir üründür.

Ürün özellikleri

★ Aşırı akım, aşırı gerilim, aşırı ısınma otomatik koruma fonksiyonu ile;

★ DC dayanım gerilimi, darbe deşarj fonksiyonu ile;

★ Yüksek gerilim darbe çıkışı düzgün ve kontrol edilebilir;

★ Yüksek gerilimin doğrudan toprağa kısa devre yapabilen süper kısa devre koruma fonksiyonu;

★ Akım ve gerilim gösterimi için sezgisel ve net olan ve arıza noktasının tamamen deşarj olup olmadığını bir bakışta gösteren ve deşarj işlemini gerçek zamanlı olarak yansıtan çift 2,5 seviyeli işaretçi ölçere sahiptir;

★ Yüksek gerilim tarafı gerilim ölçümü

Teknik veriler

Panel tanıtımı

1. Güvenlik toprağı: Cihazın gövdesinin toprağı, cihaz gövdesinin elektriklendirilmesini veya personele elektrik çarpmasını önlemek için güvenilir bir şekilde toprağa bağlanmalıdır.

2. Yüksek gerilim toprağı: Yüksek gerilim sızıntısını ve deşarjını önlemek için yüksek gerilim kuyruğu olarak da bilinir, güvenilir bir şekilde topraklanmalıdır. Zayıf temas, gerilimi artırmada başarısızlığa, cihazın iç bileşenlerinin yüksek gerilim arızasına ve cihazın içindeki sızıntı veya deşarjdan kaynaklanan güvenlik kazalarına neden olabilir.

3. Örnekleme toprağı: Darbe enerji depolama kondansatörünün negatif terminali yüksek gerilime sahiptir ve güvenilir bir şekilde topraklanmalıdır. Kablo arıza test cihazının yüksek gerilim flaşlama durumunda dalga şekli örneklendiğinde örnekleme için kullanılır. (Yüksek gerilim flaşlama örneklemesi olmadan, yine de güvenilir topraklama gereklidir).

4. Deşarj düğmesi: Küre boşluğu ile temas kurmak ve manuel olarak deşarj etmek için bu düğmeye basın. (Her tuşa basma süresi 1 saniyeyi geçemez).

5. Yüksek gerilim başlatma düğmesi: Başlatma düğmesi ışığı yandığında, gerilim çıkışının sıfır konumunda olduğu anlamına gelir. Işık yandığında, başlatma düğmesi geçerlidir. Güç anahtarını açtıktan sonra başlatma düğmesi ışığı yanmıyorsa, gerilim ayar düğmesini saat yönünün tersine ışık yanana kadar çevirin. Düğme ışığı yandığında, cihazı başlatmak ve yüksek gerilim çıkışı üretmek için bu düğmeye basın.

6. Yüksek gerilim durdurma düğmesi: Test tamamlandığında veya bir anormallik meydana geldiğinde, yüksek gerilim çıkışını kesmek için bu düğmeye basın, yüksek gerilim ışığı söner ve iç deşarj topu çalışmayı durdurur. Durdurma tuşu yandığında, yüksek gerilim çıkışı olduğu anlamına gelir ve kapalı olduğunda, yüksek gerilim çıkışı olmadığı anlamına gelir.

7. Aşırı akım koruma anahtarı: Basıldığında, aşırı akım koruma fonksiyonunun başladığı anlamına gelir; açıldığında, cihazın aşırı akım korumasını tetiklediği anlamına gelir.

8. Gerilim ayarı: Cihazı açtıktan sonra, önce düğmeyi saat yönünün tersine sona kadar çevirmeli, başlatma düğmesine basmalı ve ardından çıkış yüksek gerilimini küçükten büyüğe artırmak için saat yönünde ayarlamalı ve çıkış yüksek gerilimini büyükten küçüğe azaltmak için saat yönünün tersine ayarlamalısınız.9. Güç anahtarı: "I vites" AC 220V güç kaynağı anahtarını açar ve "0 vites" sistem gücünü kapatır.

10. Sigorta tutucu: AC 220V güç kaynağı sisteminin sigortasının takıldığı yer.

11. Güç soketi: Cihazın çalışma güç kaynağı, AC 220V bağlantı noktası.

12. Zaman ayarı: Deşarj zaman aralığını ayarlayın.

13. Ampermetre: Yüksek gerilim tarafındaki akımın göstergesi.

14. Voltmetre: Yüksek gerilim çıkış gerilimini gösteren kV ölçer.

15. Yüksek gerilim çıkışı (EMP): Darbe deşarjı yaparken, yüksek gerilim çıkış hattını bağlayın.

16. Yüksek gerilim çıkışı (DC): DC dayanım gerilimi uygularken, yüksek gerilim çıkış hattını bağlayın.

Paket listesi

Uygulama - yeraltı kablo arıza yeri

​​​Biz kablo arıza tespit ekipmanlarının profesyonel bir üreticisiyiz, sizin için özel teknik çözümü özelleştirebiliriz.

Daha fazla bilgi için bizimle iletişime geçmenizi bekliyoruz.
