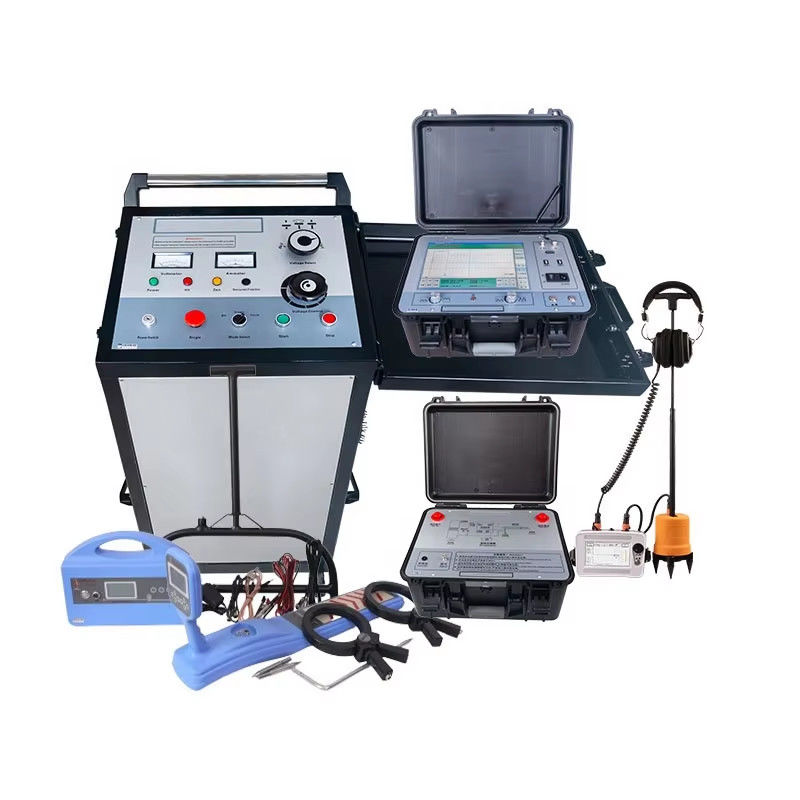

XZH Taşınabilir kablo arıza tespit sistemi XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Bu ekipman seti, 35KV ve altı gerilim seviyelerindeki güç kablolarının ana yalıtım arızalarını doğru ve hızlı bir şekilde tespit etmek için kullanılır; kablo uzunluğunu kalibre etmek; kablonun gömülü olduğu yönü ve derinliği doğru bir şekilde tespit etmek.
★Kablo arıza ön tespiti: Düşük gerilim darbe yansıma yöntemine (TDR) dayalı reflektometre XHGG502 ve yüksek gerilim çöküşü (atlama) yöntemi (DECAY), çoklu darbe (ARC) ark yansıma yöntemi ile.
★Kablo güzergah takibi, gömülü derinlik tespiti: XHGX507 kablo boru bulucu, net ekran ve güvenilir konumlandırmaya sahip, tamamen dijital bir bulucudur. Grafiksel kullanım talimatları ve sesli uyarı, onu günümüzde mevcut en kolay kullanımlı boru bulucu yapar.
Şarj edilebilir pil ile çalışır, ayrıca kablo derinliğini ve akımını da gösterebilir.
507, kablo arıza tespiti, tanımlama, güzergah ve derinliğin kapsamlı testi için kullanılabilen çok işlevli bir kablo arıza test cihazıdır.
★Kablo arıza nokta tespiti: XHDD503D, akustik-manyetik senkronizasyon yöntemini kullanır, 2048 J dalgalanma jeneratörü ve akıllı dijital sinyal alıcısı ile donatılmıştır.
Taşınabilir kablo arıza tespit sistemi, ultra yüksek parlaklığa sahip, dokunmatik kontrollü, 12,1” büyük LCD ekranlı, çıkarılabilir ARC kablo arıza bulucu ile yapılandırılmıştır ve bu da arıza ön tespit sürecini hızlı, kolay ve verimli hale getirir.
Yüksek gerilim 2048 J dalgalanma jeneratörü XHHV535-4TS, 8, 16 ve 32 kV'da maksimum dalgalanma darbe enerjisi elde etmeyi sağlayan bir dalgalanma seviyesi anahtarı ile birlikte gelir.
Operatör güvenliği güvence sistemlerine sahiptir ve düşük ve orta gerilim kablo arızaları için güvenilir ve kapsamlı bir teknik çözüm sunar.
|
Ön konumlandırma yöntemleri |
Düşük gerilim darbe yöntemi |
|
|
ARC (çoklu atış) |
|
|
Yüksek gerilim atlama yöntemi: ICE (darbe akım yöntemi)DECAY (gerilim düşüşü yöntemi) |
|
Ekran |
12,1 inç endüstriyel sınıf bilgisayar kontrolü, dokunmatik işlem modu |
|
Sistem |
Windows işletim sistemi, süper kablo yönetimi, otomatik test raporları oluşturma. |
|
Fonksiyon |
Hız, direnç, mesafe ölçümü |
|
Veri örnekleme hızı |
60MHz, 120 MHz, 240MHz, 400MHz |
|
Darbe genliği |
400Vpp |
|
Darbe genişliği |
0.1uS ve 2uS |
|
Ölçüm mesafesi |
≥68Km |
|
Okuma çözünürlüğü |
0.1m |
|
Test doğruluğu |
＜0.5m |
|
Kablo uzunluğu seçimi |
<1Km (short distance); <3Km (medium>3 Km (uzun mesafe) (düşük gerilim darbe genliği testi: 400Vpp) |
|
Darbe kuplörü dayanım gerilimi |
35kV DC |
|
Test kör bölgesi |
Yok |
|
Veri depolama |
Çok sayıda test dalga biçimini saklama işlevi ile |
|
Güç kaynağı |
Dahili şarj edilebilir lityum pil, tam şarj olduktan sonra 4 saatten fazla sürekli çalışabilir. |
|
İletişim |
Standart yazıcı USB arayüzü ile |
|
Çalışma koşulları |
Sıcaklık -25℃～+65℃, bağıl nem %85, atmosfer basıncı 750±30mmHg; |
|
Hacim ve ağırlık |
Kablo arıza test cihazı 430×380×220mm-8kg;
Darbe kuplörü 430×380×220mm-7kg. |
| -25℃-40℃, nem %5-90RH, yükseklik <4500m. |
Ekran |
5 inç renkli LCD, 1024*600 çözünürlük, dokunmatik fonksiyonlu |
| Sistem |
Akustik ve manyetik dalgalar aynı anda ekranda görüntülenir ve akustik ve manyetik arasındaki zaman farkı
otomatik olarak hesaplanır ve değer görüntülenir. |
| Arka plan gürültüsü azaltma modu (BNR) |
çevresel parazit gürültüsünü etkili bir şekilde filtreler |
| Kazanç ve tetik ayarlanabilir |
Akustik sinyalin kazanç değeri (0-7) ve manyetik sinyal ayarlanabilir ve tetik eşiği (0-100) ayarlanabilir
manuel olarak ayarlanır, bu da sabit nokta için daha uygundur |
| Ses kanalı |
Tüm geçiş: 100Hz~1500Hz.
Düşük geçiş: 100Hz~400Hz.
Yüksek geçiş: 150Hz~1500Hz.
Bant geçişi: 200Hz~600Hz. |
| Sabit nokta doğruluğu |
0.1m |
| Güç kaynağı |
Şarj edilebilir lityum iyon pil, sürekli kullanım süresi > 8 saat, şarj cihazı: giriş AC220V±10%, 50Hz; nominal çıkış 8.4V, 1A.
Şarj süresi: <6 saat |
| Hacim ve ağırlık |
PVC koruma çantası:479X387X210, 7KG |
| Kullanım koşulları |
-25℃-40℃, nem %5-90RH, yükseklik <4500m. |
| Kablo güzergah takibi-XHGX507 |
Ana bileşim |
Verici, alıcı, verici kelepçesi, alıcı kelepçesi, A-çerçevesi |
| Fonksiyon |
Yeraltı kablolarının kesin yönünü ve derinliğini tespit edin ve kablolardaki açık devreleri, kısa devreleri ve kılıf arızalarını tespit edinkablolar (2MΩ'ya kadar yalıtım arızalarını bulabilir), ve kabloları tanımlayın. Kablo döngü direncini ölçmek için dahili ohmmetre. |
| Güç kaynağı |
Hem verici hem de alıcı 8.4V şarj edilebilir pil ile, test sırasında şebeke gücüne gerek yok |
| Ekran |
Tamamen dijital bulucu, grafiksel ekran, test sırasında kulaklığa gerek yok, güvenilir konumlandırma. Kablo gömülü derinliği ile
ekran, akım ekranı. Gece çalışmasına uyum sağlamak için arka ışık fonksiyonu ile |
| Verici sinyal iletim bağlantı yöntemi |
Doğrudan bağlantı yöntemi, kuplaj yöntemi, indüksiyon yöntemi |
| Alıcı çalışma modu |
vadi yöntemi (sıfır değer modu), tepe yöntemi (tepe modu), adım gerilim yöntemi ve kelepçe akım yöntemi (A-çerçevesi) |
| Vericinin çalışma frekansı |
düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz) |
| Alıcının çalışma frekansı |
düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz), 50Hz |
| Kazanç kontrolü |
Manuel ayar, dinamik aralık 100db'dir |
| Maksimum algılama derinliği |
5-8 metre |
| Çalışma sıcaklığı |
-10°C——+55°C |
| Verici koruması |
Aşırı akım ve aşırı ısınma otomatik koruması |
| Ağırlık ve hacim |
Dış koruma çantası: 720*435*210, 14KG |
| Yüksek gerilim dalgalanma jeneratörü XHHV535-4TS |
Dalgalanma gerilim seviyeleri ve ayar aralıkları |
Seviye 1 : 0-8KV
Seviye 2: 0-16KV
Seviye 3: 0-32KV |
| Dalgalanma gerilim seviyeleri anahtarı |
Manuel |
| Gerilim ayar tipi |
Sürekli |
| Gösterge |
Yüksek gerilim tarafı gerilim ölçümü, çıkış geriliminin ve akımının gerçek zamanlı göstergesi |
| Her seviyedeki dalgalanma enerjisi |
2048J'ye kadar |
| Çalışma modu |
Tek tetikleme, döngü (her 3-8 saniyede bir deşarj, ayarlanabilir), DC (dayanım gerilimi testi) |
| Çalışma modları anahtarı |
Manuel |
| Darbe süresi |
otomatik darbe için yaklaşık 5 saniye, manuel darbe için keyfi kontrol süresi |
| Darbe gücü |
2KVA |
| Dahili kondansatör |
4μF/32kV, 16μF/16kV, 64μF/8kV üç hızlı ayar |
| Güvenli koruma |
Sıfır başlatma koruma fonksiyonu ile, güvenli ve güvenilir |
| Deşarj |
Benzersiz yüksek gerilim ölçüm tasarımı, durma durumunda, cihazın dahili kapasitansını otomatik olarak deşarj edecektir |
| Çalışma gücü |
AC 220V±10% 50Hz±2Hz (diğer gerilim ve frekans özelleştirilebilir) |
| DC dayanım gerilimi testi |
Çıkış gerilimi ayarı ve
gösterge aralığı 0-32KV, Çıkış akımı gösterge aralığı 0-20A |
| Yanma akımı |
50mA, Gerilim ne kadar düşükse, akım o kadar yüksek olur |
| Bağlantı kablosu |
Yüksek gerilim çıkış kablosu: 5m, Güç kaynağı kablosu: 3m Koruyucu topraklama kablosu:5m, güç kablosu 2.5m |
| Güvenlik |
Aşırı gerilim, Aşırı akım, Aşırı ısınma koruması.
Çalıştıktan sonra otomatik deşarj. |
| Koruma derecesi |
IP54'ten düşük değil |
| Çalışma gücü |
AC 220V±10% 50Hz±2Hz(diğer gerilim ve 60Hz isteğe bağlı) |
| Boyutlar(mm) |
534L×444W×805H |
| Toplam ağırlık |
Yaklaşık 120kg |
Sizin için LT MT HT kablo arıza tespit şemalarının özelleştirilmiş teknik çözümünü sağlayabiliriz.
