35kV Kablo Arıza Konumlandırma Sistemi (2048J Deşarj Gücü)

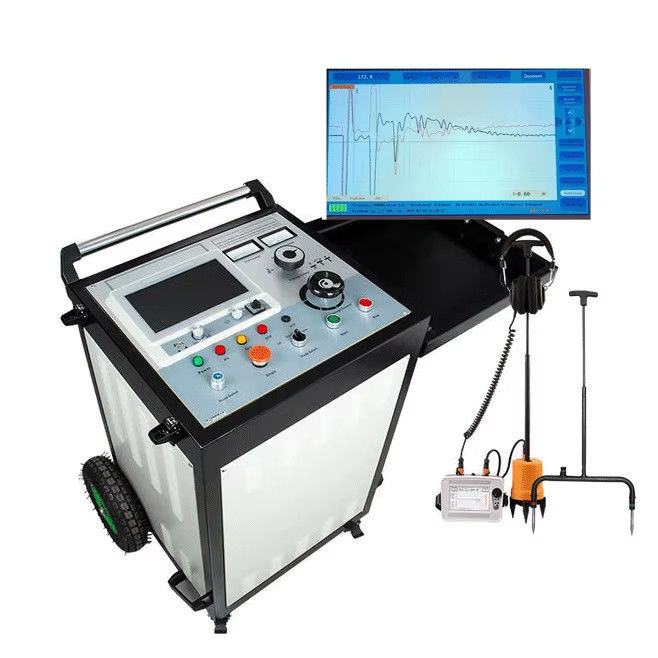

XHHV535-4TSB kablo arıza konumlandırma sistemi, 35kV'a kadar gerilim seviyelerine sahip güç kablolarındaki ana yalıtım arızalarını tespit etmek ve kablo uzunluğunu kalibre etmek için tasarlanmıştır. Bu kapsamlı sistem, bir kablo arıza test cihazı ve yüksek gerilim darbe jeneratörü içerir.

Kablo arıza test cihazı, dokunmatik işlem, merkezi mikrodenetleyici kontrolü ve dahili yüksek kapasiteli bir lityum-iyon pil ile sezgisel bir yazılım arayüzüne sahiptir. Bağımsız güç kaynağı sistemi, darbe deşarjı sırasında paraziti önleyerek kararlı ve güvenilir çalışma sağlar.

Bu sistem, farklı kablo türleri ve malzemeleri genelinde düşük direnç, kısa devre, açık devre, kopuk tel, yüksek dirençli kaçak ve yüksek dirençli flaşover arızaları dahil olmak üzere güç kablolarındaki çeşitli arızaları tespit etmek için uygundur.

• Örnekleme frekansı: 1MHz-400MHz
• Düşük gerilim darbe genliği: 300V±15%
• Mesafe ölçüm aralığı: ≥120km
• Test aralıkları: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
• Darbe genişliği: 0.15μS ila 10μS
• Minimum çözünürlük: 0.07m
• Test kör alanı: ≤10m
• Ölçüm hatası: ≤±(0.5%×L+1m), burada L kablo uzunluğudur
• Güç kaynağı: Dahili 10.4AH lityum pil (5 saat çalışma, 2 saat şarj süresi)

XHDD503E pinpointer, kablo arızalarını hassas bir şekilde konumlandırmak için akustik-manyetik senkronizasyon teknolojisini kullanır. Yüksek gerilim darbe jeneratörü ile birlikte kullanıldığında, titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar aracılığıyla flaş deşarj fenomenlerini tespit eder, arıza mesafesini görüntüler ve hassas arıza lokalizasyonu için işitilebilir sinyaller üretir.

• Ses kanalı bant genişliği: 100Hz-1600Hz (tüm geçiş, düşük geçiş, yüksek geçiş, bant geçiş seçenekleri)
• Ses, manyetik ve gerilim kanalları için 8 seviyeli ayar
• Ses çıkışı: 16 seviyeli kazanç (0-112dB), 350Ω empedans
• Algılama aralığı: 0.00-99.99ms, 75mV-75V
• Algılama doğruluğu: ≤0.1m (konumlandırma), ≤0.5m (basamak gerilimi/yol)
• Güç kaynağı: 4×18650 lityum pil (8+ saat bekleme)
• Çalışma sıcaklığı: -25℃ ila 65℃
• Boyutlar: 428×350×230mm
• Ağırlık: 7kg
