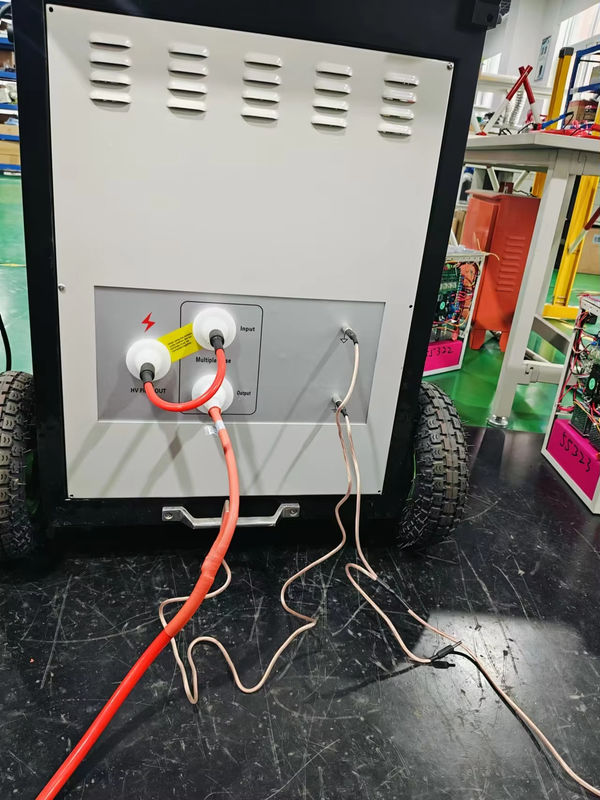

32kV 1024J Serbestleme Enerjisi Taşınabilir Kablo Hata Yerleştirme Sistemi

Name: 32kV 1024J Serbestleme Enerjisi Taşınabilir Kablo Hata Yerleştirme Sistemi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE ISO
Model numarası:	XHHV535-2TSB+XHDD503E

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE ISO

Model numarası:

XHHV535-2TSB+XHDD503E

Vurgulamak:

High Light

Vurgulamak:

32kV taşınabilir kablo hatası belirleyici

1024J boşaltma enerjisi hatalı bulma

Garanti ile taşınabilir kablo hatası konumlandırma sistemi

Trading Information

Min sipariş miktarı:

1 set

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Ürün Tanımı

1024J Serbestleme Enerjisi 32kV ve Altında ARC Kablo Hata Yerleştirme Sistemi

BuXHHV535-2TSBKablo hatası konumlandırma sistemi, kablo uzunluğunu doğru bir şekilde ölçerken, 35kV ve altındaki güç kablolarında ana yalıtım hatalarını tespit eder.Bu kapsamlı sistem, güvenilir hata tespiti için bir kablo hatası test cihazını yüksek voltajlı bir darbe jeneratörü ile birleştirir.

Sistem Genel Görünümü

Kablo hatası test cihazı, tek çipli bir mikro bilgisayar tarafından kontrol edilen dokunmatik işletimli sezgisel bir yazılım arayüzüne sahiptir.Çarpışma boşaltması sırasında müdahaleyi önleyen bağımsız bir güç kaynağı sistemi ile güvenilir çalışma.

Bu gelişmiş test sistemi, aşağıdakileri içeren çeşitli kablo hatasını etkili bir şekilde tanımlar:

Düşük direnç, kısa devre ve açık devre hatası
Farklı malzemelerden elektrik kablolarında kırık tel hatası
Yüksek dirençli sızıntılar ve yanıp sönen hatalar
Yüksek frekanslı koaksiyel kablolarda, sokak ışığı kablolarında ve yeraltı kablolarında arızalar

Teknik özellikler

Parametreler	Değer
Devam HV voltajı	0-8kV/16kV/32kV
Yüksek voltajlı yan akım	0-60mA
İç kondansatör	2μF/32kV, 8μF/16kV, 32μF/8kV
Fırtına zamanı	Otomatik dalgalanma ~ 7s veya manuel kontrol
Devam enerjisi	1024J
Devam gücü	2KVA
Ağırlık	≤ 120kg
Güç kaynağı	AC220V±15%, 50Hz±2Hz

Kablo hatası önceden belirleyici parametreleri

Örnekleme sıklığı: 1MHz~400MHz
Düşük voltajlı darbe amplitudu: 300V±15%
Uzaklık ölçüm aralığı: ≥120km
Test aralıkları: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Darbe genişliği: 0.15μS ila 10μS (8 seçilebilir aralık)
Minimum çözünürlük: 0.07m
Test kör alanı: ≤10m
Ölçüm hatası: ≤±(0,5%×L+1m), burada L kablo uzunluğudur
Güç: Dahili 10.4AH lityum pil (5 saatlik çalışma, 2 saatlik şarj süresi)

XHDD503E Kablo Arızası İzleyici

XHDD503E işaretçisi kablo hatasını tam olarak belirlemek için akustik-manetik senkronizasyon teknolojisini kullanır.titreşim dalgaları aracılığıyla flaş boşaltma fenomenlerini algılar., ses dalgaları ve elektromanyetik dalgalar, bu verileri işleyen, hem görsel mesafe okumalarını hem de hassas hata lokalizasyonu için sesli sinyalleri yayınlar.

Bu çok yönlü cihaz, aşağıdakiler de dahil olmak üzere çeşitli kablo hatasını ele alır:

Düşük direnç, kısa devre ve açık devre hatası
Farklı gerilim seviyelerindeki ve malzemelerde bulunan kablolarda kırık tel hatası
Sızıntı ve flashover yüksek dirençli hatalar

Pinpointer Teknik Spesifikasyonları

Ses kanalı bant genişliği:Tüm geçiş (100Hz-1600Hz), Düşük geçiş (100Hz-300Hz), Yüksek geçiş (160Hz-1600Hz), Bant geçiş (200Hz-600Hz)
Kanal ayarlama:Ses, manyetik ve voltaj için 8 seviye
Ses çıkışı:16 seviye kazanç (0-112dB), 350Ω impedans
Bulma aralığı:0.00-99.99ms, 75mV-75V
Bulma doğruluğu:Konumlandırma ≤0,1m; Adım voltajı ≤0,5m; Yol ≤0,5m
Güç:4×18650 lityum batarya (8 saat veya daha fazla çalışma)
Çalışma koşulları:-25°C'den 65°C'ye kadar; %90'a kadar nem
Boyutları:428L×350W×230H (mm)
Ağırlık:7kg
