Çalışma prensibi

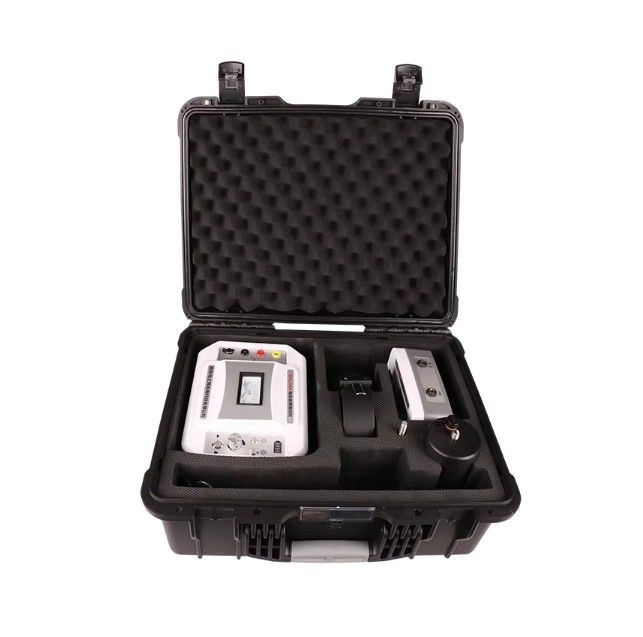

XHLJ504 kablo borusu bulma cihazı, gömülü kablo yollarını tespit etmek için gerekli olan yüksek güçli bir sinyal jeneratörü (transmitter) ve alıcıdan oluşur.
Kablo yol ölçümünün temel prensibi, test edilen kabloya bir yol sinyalini aktarmak için bir yol sinyali jeneratörü (yani yol ölçümünün sinyalini ileten makine) kullanmaktır.Bu sayede elektromanyetik dalgalar üretilir., ve daha sonra bir sonda ile alıyor ve alıcı alınan sinyali güçlendiriyor. İşlemden sonra, çıkış kulaklığa ve işaretçi metreye gönderiliyor.
Bu kablo yolu izleyici, kablonun gömülü yolunu ve derinliğini ses zirveleri, ses vadileri ve kulaklıktaki işaretçi ölçümünün eğilme derecesine göre değerlendirir.
Çok fonksiyonelKablo yolu alıcısı, sondayla, kulaklıklarla vb. bağlantıda kullanılır ve kablo hatası işaretçisi olarak kullanılabilir.
Teknik parametreler
Göndericisi
| Çıkış sinyali |
15kHz aralıklı |
| Çıktı gücü |
100W |
| Çıktı akımı |
0 ¢2A |
| Çalışma gücü |
220V (1±10%) 50Hz (1±5%); |
Alıcı
| Büyütme |
500Binlerce kez. |
| Bulma doğruluğu |
±0,2m |
| Çıkış impedansı |
350Ω |
| Çalışma güç kaynağı |
iki adet standart 9V pil |
| Sessiz akım |
< 10mA |
Özellikleri
1Geleneksel elektromanyetik indüksiyon prensibini kullanarak, güçlü bir anti müdahale yeteneği.
2Aşırı akım ve kısa devre koruma fonksiyonları ile güvenli ve güvenilir.
3Yüksek güç çıkışı, kablo uzunluğu ile sınırlı değil, açık devre de bir yol bulabilir.
4Çıktı, çeşitli test sitelerine uygun, güçlü uyarlanabilirlik ile adımsız ayarlanabilir.
5Süper güçlü büyütme, algılama derinliği 10 metreden fazladır.
6Ultra düşük güç tüketimi tasarımı, dinlenme akımı 10mA'dan daha az.
7Analog ölçümcünün tasarımı, sinyal gücü ve eğilim bir bakışta açık.
8Sıfır seviyesini isteksiz olarak ayarlayabilirsiniz, bu da her türlü güçlü ve zayıf sahneler için uygundur.
