Yeraltı Kablo ve Boru Konumlandırıcı | XHGX507C1

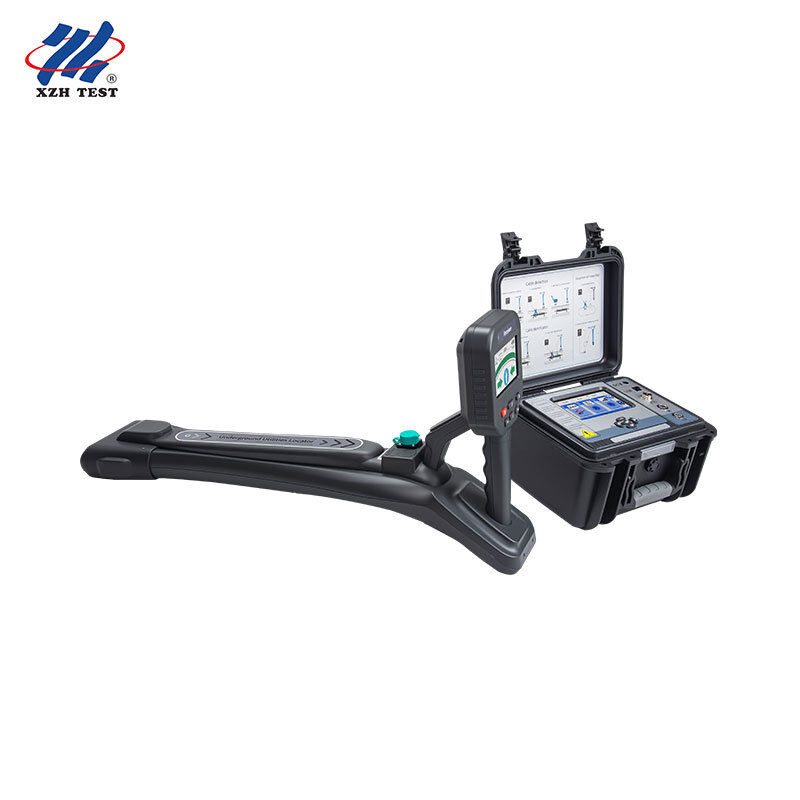

XHGX507C1 Yeraltı Kablo ve Boru Konumlandırıcı, belediye ve inşaat sahası çalışmaları için uygun, eksiksiz bir kamu hizmeti tespit sistemidir: gömülü güç kablolarını, iletişim kablolarını, metal boruları, gaz borularını ve kılavuz boruları izleyebilir, yollarını gösterebilir ve yönlendirme sağlar, gömülü derinliği ve akımı (0-20 metre) gerçek zamanlı olarak ölçebilir ve 20'den fazla kablo içeren ortak bir boru hattındaki tek bir kabloyu ayırt edebilir — bu nedenle, işçiler kazmaya başlamadan önce altta ne olduğunu kesin olarak bilirler.
Kazı sırasında bilinmeyen kamu hizmetlerine çarpmak, inşaat sahasındaki en pahalı ve en tehlikeli kazalardan biridir. XHGX507C1, kamu hizmetlerinin güvenliğini sağlamak için eksiksiz bir kazı öncesi tespit prosedürü önerir: herhangi bir vericiye ihtiyaç duymadan pasif tarama, elektrik hatlarını bulabilir, alan tarama modu, ortaya çıkmamış metal boruları gösterebilir ve kazıdan önce her işaretli yolun derinliğini izleyebilir ve doğrulayabilir. Yönlendirme kılavuzu, yüzeyde, herhangi bir konumlandırıcı işletme deneyimi olmayan işçilerin bile doğru bir şekilde izlemesini sağlar.
Hedef Kitle:Belediye su, gaz ve ısıtma ağı operatörleri, iletişim saha işçileri, kamu hizmetleri haritalama ve müteahhitleri ve toprak mühendisliği ekipleri için özel olarak tasarlanmıştır. Kazı, yenileme veya kazı dışı işlerden önce yeraltı kamu hizmetlerini konumlandırmak ve haritalamak için kullanılır, böylece kabloların ve boruların zarar görmesi önlenir.
Ana Özellikler
| Kapsam |
Özellikler |
| Model |
XHGX507C1 |
| Fonksiyon |
Kablo/boru yolu takibi (yön göstergeli), gerçek zamanlı derinlik ve akım ölçümü, kablo tanımlama, Tip A köprü topraklama arıza tespiti (isteğe bağlı) |
| Algılama Aralığı |
Doğrudan bağlantı: 0–20 kilometre; Bağlantı yöntemi: 0–10 kilometre; İndüktif yöntem: 2 metreye kadar gömülü derinlikteki kablolar için uygundur. |
| Derinlik Ölçümü |
0–20 metre gerçek zamanlı gösterge; Merkez hattı konumlandırma doğruluğu ±%5 (0–3 metre gömülü derinlik), -%10 (3–20 metre gömülü derinlik) |
| Verici Çıkış Gücü |
Maksimum güç 15W, 9 seviye ayarlanabilir, otomatik gerçek zamanlı empedans eşleştirme |
| Verici Çıkış Voltajı |
Maksimum voltaj 300V (doğrudan çıkış) |
| Çıkış Frekansı |
11 ana aktif frekans: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; Alıcı harici olarak 50Hz/60Hz/250Hz pasif frekansları ekler |
| Çıkış Modu |
Doğrudan bağlantı/İndüktif kelepçe/İndüktif — Bağlantı aksesuarlarından otomatik olarak tanınır |
| Kablo Tanımlama |
Maksimum 20 çekirdek önceden kalibre edilmiş kablo (L1–L20), esnek kelepçelerle donatılmıştır; Kalite standardı: Akım ≥0.3mA ve kalibrasyon değerinin %75–%135'i aralığında, akım yönü eşleşmesi |
| Arıza Konumlandırma (İsteğe bağlı) |
Tip A kademeli voltaj yöntemi 640Hz–3.20kHz kullanılarak yalıtım hasarı, düşük voltajlı kablo topraklama arızası ve yüksek voltajlı kablo koruyucu arıza tespiti |
| Alıcı Ekran/Pil |
4.3 inç kapasitif dokunmatik sıvı kristal ekran, güneş ışığında görülebilir; 8.4V 5200mAh şarj edilebilir lityum pil |
| Verici Ekran/Pil |
5 inç kapasitif dokunmatik ekran; 11.1V şarj edilebilir lityum iyon pil |
| Aksesuarlar |
Verici indüktif kelepçe iç çapı Φ125mm; Esnek tanımlama kelepçesi iç çapı Φ200mm (daha büyük çaplar özelleştirilebilir) |
| Şarj |
Verici tam şarj (kapalı durumdayken) yaklaşık 5-6 saat sürer; Alıcı tam şarj yaklaşık 3-4 saat sürer; 300-500 şarj döngüsü gerçekleştirilebilir. |
| Çalışma Ortamı |
Çalışma sıcaklığı: -10°C ila +40°C, bağıl nem %80'den az; Depolama sıcaklığı: -10°C ila +50°C, bağıl nem ≤%95 (donma yok) |
| Güvenlik/Elektromanyetik Uyumluluk |
IEC61010-1(CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Kirlilik Derecesi 2 |
Ana Özellikler
Tek bir cihazla tüm metal kamu hizmetlerini izleme:Güç kablolarını (güçlü veya güçsüz), iletişim kablolarını, metal su borularını ve gaz borularını, kablo kanallarını ve diğer sürekli metal yapıları izleyin — tek bir kablo izleyici ve boru konumlandırıcı yerine kart arabası.
Vericiye Gerek Olmayan Pasif Algılama:50Hz/60Hz/250Hz endüstriyel frekans ve radyo frekansı pasif modları, çalışma alanındaki güçlü kabloları ve iletim borularını hızlı bir şekilde tespit etmek için ilk saha tespit aşamasında kullanılabilir.
İndüktif Alan Taraması:Boru ucu veya erişim noktası açıkta olmadığında, verici yüzeyden sinyal yayar, iki operatör alanı paralel olarak tarayarak bilinmeyen hatların dağılım haritasını çizer ve ardından kazı çalışması yapılır.
Yönlendirme Kılavuzu Yüzey Ekranı:4.3 inçlik ekrandaki analog boru ve yön oku, borunun yönünü doğru bir şekilde gösterir — yalnızca en az eğitimli operatörün ilk gün doğru bir şekilde izleme yapması yeterlidir.
Kazı Öncesi Derinlik Doğrulaması:0-20 metre derinlikte gerçek zamanlı gösterge, merkez hattı doğruluğu ±%5 / -%10, ayrıca anahtar derinliklerini doğrulamak için manuel 45° eğim ve %80 geniş tepe yöntemi kullanılır.
14 Seçilebilir Frekans:11 aktif frekans (640Hz'den 197kHz'e) artı 50Hz/60Hz/250Hz'lik kaynak frekansı olmayan bantlar, operatörün toprak ve boru koşullarına göre hedef kamu hizmetlerini komşu hatlardan ayırmasını sağlar.
15W Yüksek Güçlü Verici:Doğrudan bağlantı 0-20 kilometreye kadar, bağlantı yöntemi 0-10 kilometreye kadar — uzun mesafeli belediye besleme hatları ve istasyonlar arası kablo hatlarının gereksinimlerini karşılar.
Ortak Boru Hattındaki 20 Çekirdek Kablo Tanımlama:20'ye kadar kabloyu önceden kalibre edin ve yeşil bir işaretçi ve vızıltı sesiyle uzaktaki kesin hedefi doğrulayın — bu, iletişim kablo demetleri ve çok amaçlı kanallar için çok önemlidir.
Net Gösterge Veri Güvenilirliği:Okunan veriler güvenilir olduğunda, parazit önleyici gösterge yeşile döner; Ciddi parazit olduğunda, gösterge kırmızıya döner, işçilerin güvenilmez verilere dayanarak harekete geçmesini önler.
Taşınabilir ve Saha Kullanımı:Alıcı yaklaşık 2 kg ağırlığındadır, alet kutu başına yaklaşık 200 kg basınca dayanabilir; Güneş ışığında görülebilen dokunmatik ekran ve tüm gün pil ömrü, tespit çalışmalarının sorunsuz ilerlemesini sağlar.
Kazı Öncesi Saha Tespit Kontrol Listesi
| Adım |
Önerilen Önlemler |
| 1. Pasif Tarama |
Endüstriyel frekans (50/60/250Hz) ve radyo frekansı modlarında, çalışma alanının ızgara taraması, güçlü kabloları tespit etmek için yapılır ve vericiye gerek yoktur. |
| 2. İndüktif Tarama |
İki operatör vericiyi ve alıcıyı yaklaşık 20 metre mesafede tutar, alanı paralel olarak tarayarak ortaya çıkmamış metal boruları tespit eder; Ters yönde tekrarlayın. |
| 3. İşaretli Hatlar |
Her tepe noktası tepkisini işaretlemek için yağlı boya kullanın; Zayıf komşu kamu hizmetlerini tespit etmek için yüksek kazanç altında güçlü sinyal hatlarını yeniden kontrol edin. |
| 4. İzleme ve Derinlik Ölçümü |
Her işaretli hattı izlemek için alıcıyı kullanın ve derinliği (0-20 metre) ve akışı kaydedin; Sınır derinliğini doğrulamak için 45° eğim veya %80 geniş tepe yöntemi kullanın. |
| 5. Hedef Kablo Tanımlama |
Birden fazla kablo aynı boru veya kanalı paylaştığında, hedef kablonun kesin konumunu belirlemek için 20'ye kadar kalibre edilmiş kabloya esnek bir kelepçe kullanılabilir. |
| 6. Çapraz Kontrol |
Her yöntemin kendi sınırlamaları olduğundan, kazıdan önce kamu hizmetlerinin kaçırılma riskini en aza indirmek için farklı yöntemler veya frekanslar kullanarak tekrar tekrar kontrol edilmelidir. |
Sıkça Sorulan Sorular
Soru 1: Bu yeraltı konumlandırıcı hangi kullanıcılar için tasarlanmıştır?
Belediye su, gaz ve ısıtma ağı operatörleri, iletişim saha işçileri, kamu hizmetleri haritalama ve müteahhitleri ve toprak mühendisliği ekipleri için özel olarak tasarlanmıştır. Kazı, yenileme veya kazı dışı işlerden önce yeraltı kamu hizmetlerini tespit etmek ve haritalamak için kullanılır.
S2: Hangi yeraltı hatlarını tespit edebilir?
Tüm metal hatlar: Güç kabloları (güçlü ve güçsüz), iletişim kabloları, metal su boruları, gaz boruları, ısıtma boruları ve kılavuz borular. Metal bileşen içermeyen veya iz hattı olmayan metal olmayan borular tespit edilemez ve diğer tespit yöntemleri kullanılmalıdır.
Soru 3: Kazı öncesi derinlik okuması ne kadar doğrudur?
Gerçek zamanlı derinlik ölçüm aralığı 0~20 metredir, merkez hattı doğruluğu 0~3 metre gömülü derinlik aralığında ±%5, 3~20 metre gömülü derinlik aralığında -%10'dur. Anahtar noktalar için, bağımsız doğrulama için 45° eğim yöntemi ve %80 geniş tepe yöntemi kullanılır.
S4: Ortaya çıkmamış erişim noktalarına sahip boruları bulabilir mi?
Evet. İndüktif yöntem kullanılabilir: Verici, öngörülen hat üzerinde yüzeye yerleştirilir ve alıcı ile taranır; Veya pasif endüstriyel frekans/radyo frekansı modunda tespit edilir. Bu modlar, ortaya çıkmamış ve bilinmeyen kamu hizmetlerini tespit etmek için tasarlanmıştır.
S5: Standart kit neleri içerir?
Bu kit şunları içerir: alıcı, verici, doğrudan sinyal hattı, indüktif kelepçe, esnek tanımlama kelepçesi, çift uçlu test kablosu, iki şarj cihazı, bağlantı kablolu Tip A köprü, topraklama kazığı, USB kablosu ve anahtar anahtarı — tüm bileşenler taşınabilir bir alet kutusuna paketlenmiştir ve kullanıma hazırdır.
