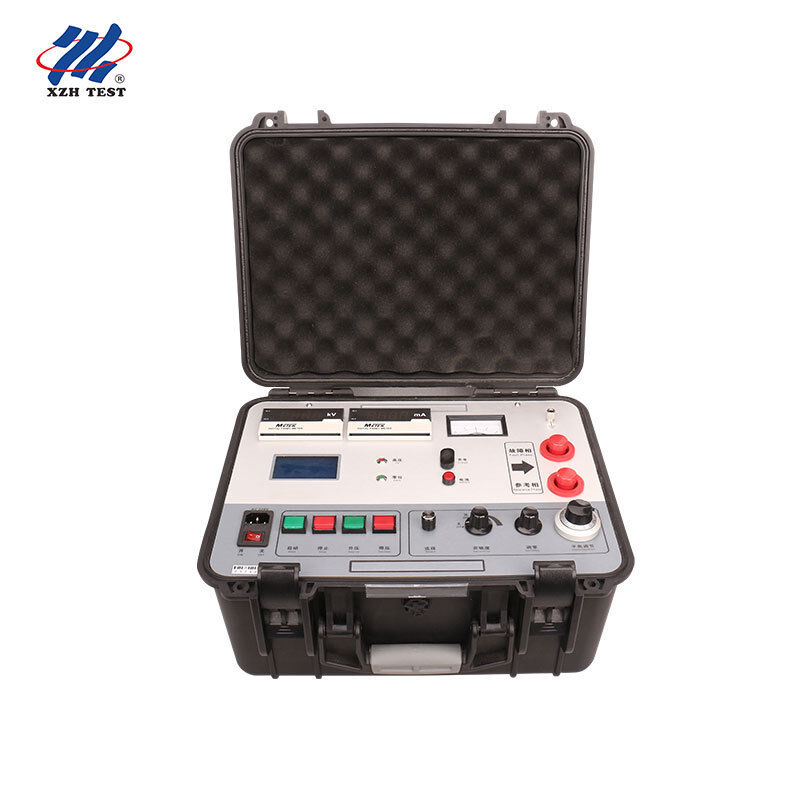

Arıza Noktası Tespiti için Kablo Kılıfı Arıza Bulucu XHHG521A 7500V Yüksek Gerilim Köprü Yöntemi

Name: Arıza Noktası Tespiti için Kablo Kılıfı Arıza Bulucu XHHG521A 7500V Yüksek Gerilim Köprü Yöntemi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Shaanxi, Çin
Marka adı:	XZH TEST
Sertifika:	CE ISO
Model numarası:	XHHG521A

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shaanxi, Çin

Marka adı:

XZH TEST

Sertifika:

CE ISO

Model numarası:

XHHG521A

Ürün adı:

Kablo Kılıf Hatası Ön-Lokal

yüksüz Voltaj:

≥7500V

Kısa devre akımı:

≥40mma

Çalışma güç kaynağı:

AC 220V±10% 50Hz±1Hz

Vurgulamak:

High Light

Vurgulamak:

7500V yüksek voltajlı köprü tespiti

Kablolardaki kesinti noktasını belirleyici

MURRAY Köprüsü Flashover Hata Test

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

Yılda 2000 birim

Ürün Tanımı

Ürün Genel Bakışı

XHHG521A Kablo Kılıf Arıza Bulucu , MURRAY köprü prensibine dayalı hassas bir teşhis cihazıdır ve çeşitli güç kablolarındaki arıza noktalarını ve henüz tam olarak arızalanmamış düşük yalıtım direncine sahip kusur noktalarını belirlemek için özel olarak tasarlanmıştır.

Sistem, R tipi bir transformatör ile bir elektrik voltaj regülatörünü entegre ederek, düğmeye basmalı voltaj kontrolüne sahip yüksek voltajlı sabit akım kaynağı oluşturur. Yüksüz voltajı 7500V ve kısa devre akımı 100mA olan cihaz, denge göstergesi için yüksek hassasiyetli bir amplifikatör ve galvanometre kullanır. Tamamen yüksek potansiyelde bulunan orantılı bir potansiyometre ile dengeli köprü oluşturulur. Ölçüm, hat direnci hatalarını ortadan kaldırmak için dört terminalli direnç yöntemi kullanılarak özel olarak tasarlanmış iki çekirdekli yüksek voltajlı kauçuk kablo aracılığıyla gerçekleştirilir. Tüm panel, operatör güvenliği için düşük potansiyelde çalışır. Tek dokunuşla işlem, otomatik arıza mesafesi hesaplaması ile kablo uzunluğu girişine izin verir. Yüksek voltaj kaynağı ve köprü, taşınabilir bir koruyucu kılıf içinde entegre edilmiştir, hafiflik, sezgisel kullanım ve gelişmiş güvenlik ile yüksek voltaj yeteneği sunar.

Anahtar Özellikler

Model Numarası

XHHG521A

Marka Adı

XZH TEST

Yüksüz Voltaj

≥7500V

Kısa Devre Akımı

≥100mA (dengeleme için 5~40mA önerilir)

Konumlandırma Doğruluğu

±(0.2%·L±1) m

Güç Kaynağı

AC 220V (±10%), 50Hz; Dahili 8.4V pil

Test Modu

Kaydedilmiş Test

Test Bölgesi

Form Kablosu

Ürün Özellikleri

Çıkış voltajı, çeşitli kablo test senaryolarına uyum sağlamak için tamamen ayarlanabilir

Gelişmiş köprü dengeleme devresi ile yüksek doğruluk ve ölçüm kararlılığı sağlar

Hassas denge göstergesi için yüksek hassasiyetli amplifikatör ve galvanometre kullanır

Entegre sıfır koruması, yüksek voltajlı çalışma sırasında operatör ve ekipman güvenliğini sağlar

Özel uygulamalar için manuel test yeteneği korunarak otomatik arıza noktası tespiti

Köprü dengeleme yöntemi, dalga yansıtma tekniklerine kıyasla kör noktaları ortadan kaldırır, bu da onu kısa kablolar ve uç noktaya yakın arıza noktası belirlemesi için ideal kılar

Teknik Parametreler

Parametre	Özellik
Yüksüz Voltaj	≥7500V
Kısa Devre Akımı	≥100mA (dengeleme için 5~40mA önerilir)
Konumlandırma Doğruluğu	±(0.2%·L±1) m
Güç Kaynağı	AC 220V (±10%), 50Hz±1Hz; Dahili 8.4V pil

Birincil Uygulamalar: XHHG521A yüksek voltajlı köprü yöntemi özellikle şu durumlar için etkilidir: (1) döşenmiş kablolardaki yüksek dirençli arıza noktalarını, özellikle ara bağlantılardaki düşük dirence yanmayı direnen doğrusal yüksek dirençli arızaları bulmak; (2) sabit akım kaynağının arkı sürdürdüğü, köprü akışının kararlı olmasını sağladığı ark tipi arıza noktalarını tespit etmek; (3) henüz tam olarak arızalanmamış ancak megohmmeter testi ile tespit edilen düşük yalıtım direncine sahip kusurları belirlemek.

Sıkça Sorulan Sorular

S1: XHHG521A ne tür kablo arızalarını tespit edebilir?

XHHG521A, çeşitli güç kablolarındaki yüksek dirençli arıza noktalarını, ark tipi arızaları ve düşük dirence sahip yalıtım kusurlarını tespit etmek için tasarlanmıştır. Özellikle ara bağlantılardaki doğrusal yüksek dirençli arızalar ve megohmmeter testi ile tespit edilen, çalışma voltajı altında henüz tam olarak arızalanmamış kusurlar için etkilidir.

S2: MURRAY köprü yöntemi kablo arıza tespiti için nasıl çalışır?

MURRAY köprü yöntemi, yüksek potansiyelde bulunan orantılı bir potansiyometre ile dengeli bir köprü devresi oluşturur. Bilinen bir referans kablosu ve arızalı kablo köprü kolları olarak bağlanır. Sistem yüksek voltajlı sabit akım uygular ve yüksek hassasiyetli bir galvanometre aracılığıyla denge noktasını ölçer. Arıza mesafesi, köprü oranı ve toplam kablo uzunluğundan hesaplanır, tek dokunuşla işlemle otomatik hesaplama yapılır.

S3: Bu kablo kılıf arıza bulucunun konumlandırma doğruluğu nedir?

XHHG521A, L'nin toplam kablo uzunluğunu temsil ettiği ±(0.2%·L±1) metre konumlandırma doğruluğu sağlar. Bu, 1000 metrelik bir kablo için arıza konumu doğruluğunun yaklaşık ±3 metre olduğu anlamına gelir, bu da verimli kazı ve onarım işlemleri için yeterli hassasiyet sağlar.

S4: XHHG521A yüksek dirençli arızaları etkili bir şekilde test edebilir mi?

Evet. XHHG521A, özellikle yüksek dirençli arızalar için tasarlanmıştır. 7500V yüksüz voltajı ve 100mA kısa devre akımı kapasitesi, yüksek dirençli arıza noktalarından kararlı bir akım geçirmesini sağlar. Ark tipi arızalar için sabit akım kaynağı arkı sürdürür, zorlu koşullar altında bile doğru arıza tespiti için yeterli köprü hassasiyeti sağlar.

S5: XHHG521A saha kullanımı ve yeraltı kablosu testi için uygun mudur?

Kesinlikle. Yüksek voltaj kaynağı ve köprü, 25 kg ağırlığındaki taşınabilir bir koruyucu kılıf içinde entegre edilmiştir, bu da saha konuşlandırması için uygundur. Standart AC 220V güçle ve dahili 8.4V yedek pille çalışır. Cihaz, yeraltı güç kabloları dahil olmak üzere döşeme sonrası kabloları test etmek için idealdir ve esnek saha operasyonları için hem otomatik hem de manuel test modlarını destekler.

S6: Köprü yönteminin dalga yansıtma yöntemlerine göre avantajları nelerdir?

Köprü dengeleme yönteminin kritik bir avantajı vardır: kör noktası yoktur. Kısa kablolar ve kablo uçlarına yakın arızalarla mücadele eden dalga yansıtma yöntemlerinin aksine, köprü yöntemi arıza mesafesinden bağımsız olarak tam doğruluk sağlar. Bu, kısa kablo segmentlerindeki arıza noktalarını ve kablo terminallerine yakın meydana gelen arızaları bulmak için tercih edilen çözüm haline getirir.

S7: Minimum sipariş miktarı ve teslimat süresi nedir?

Minimum sipariş miktarı 1 adettir. Standart teslimat süresi 5-8 iş günüdür. Her ünite güvenli uluslararası nakliye için sağlam bir ahşap kutuda paketlenir. Yıllık üretim kapasitesi 2.000 adettir, ödeme T/T ile yapılır.

XZH TEST Hakkında

XZH TEST, dünya çapında enerji santralleri, elektrik müteahhitleri ve endüstriyel müşteriler için kablo arıza tespiti ve teşhis çözümlerinde uzmanlaşmış profesyonel bir üreticidir. MURRAY köprü analizi, TDR, yüksek voltajlı darbe testi ve akıllı arıza bulma sistemleri gibi gelişmiş teknolojilerle XZH TEST, mühendislerin kablo arızalarını daha hızlı bulmalarına ve güç ağı güvenilirliğini artırmalarına yardımcı olan güvenilir ekipmanlar sunar.

Kablo bakım gereksinimlerinize özel olarak uyarlanmış bir çözüm için bugün bize ulaşın.
