Kablo Kılıf Arıza Bulucu Murray Köprüsü Test Cihazı 5600V 100mA Yüksek Direnç | XHHG521B

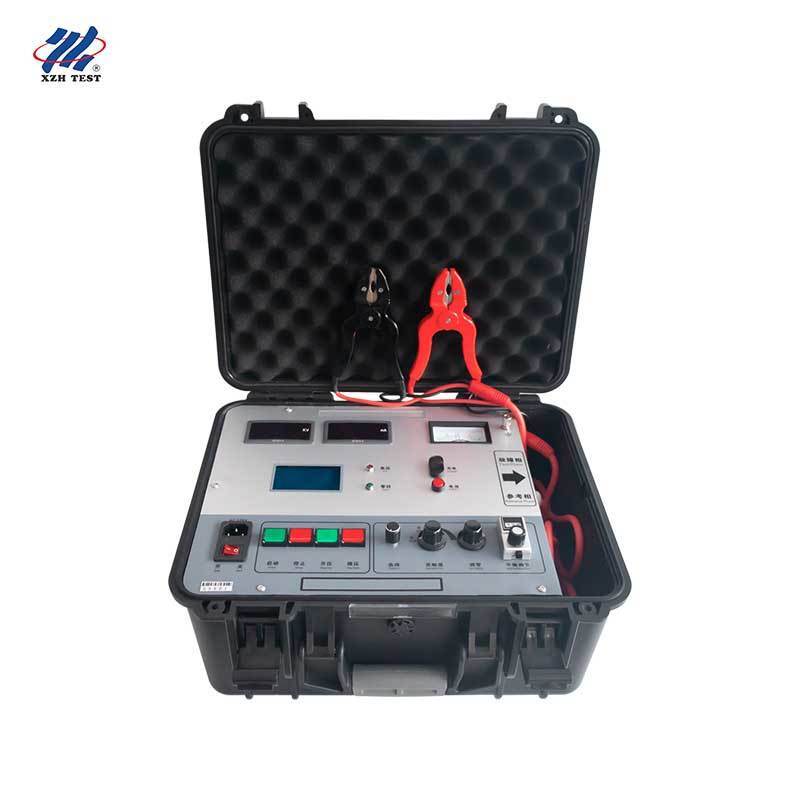

XHHG521B kablo kılıf arıza bulucu, Murray köprüsü prensibine dayalı olarak tasarlanmış yüksek voltajlı bir köprü kablo arıza test cihazıdır. Döşendikten sonra çeşitli tel ve kabloların arıza noktalarını, ayrıca arızalanmamış ancak düşük yalıtım direncine sahip kusurlu noktaları tespit etmek için kullanılabilir. Kablo fabrikalarındaki çeşitli kabloların kusurlu noktalarını tespit etmek için de kullanılabilir, bu da onu kablo bakımı ve onarımı için vazgeçilmez bir araç haline getirir.

Cihaz, yüksek voltajlı sabit akım kaynağı oluşturmak için bir elektrik voltaj regülatörü ve R tipi bir transformatör kullanır, voltajı yükseltmek ve düşürmek için tuş takımı kontrolü ile. 5600V açık devre voltajı ve 100mA kısa devre akımı ile, denge göstergesi için yüksek hassasiyetli bir amplifikatör ve galvanometre kullanır, oran potansiyometresi ile dengeli bir köprü oluşturur, hepsi yüksek potansiyelde yerleştirilmiştir. Ölçüm kablosu özel olarak tasarlanmış çift çekirdekli yüksek voltajlı lastik kablodur ve dört terminalli direnç ölçüm yöntemi kurşun direncinin neden olduğu hataları önler. Panel, operatör güvenliği için tamamen düşük potansiyeldedir.

Cihaz, LCD ekran ve tek tuşla çalıştırma ile donatılmıştır: kablo uzunluğunu girin ve arıza mesafesi otomatik olarak hesaplanır. Yüksek voltaj kaynağı ve köprü, tek bir taşınabilir koruyucu kasada entegre edilmiştir, bu da cihaza yüksek voltaj, hafiflik, rahat kullanım ve güvenli kullanım sağlar.

XHHG521B, diğer yöntemlerin güvenilir bir şekilde ele almakta zorlandığı üç tür kablo arızası için özellikle uygundur.

Kablo arıza konumu köprü yöntemi şu şekilde çalışır: test edilen kablonun arızalı fazı sağlıklı bir faz ile kısa devre edilir, köprünün iki kolu arızalı ve sağlıklı fazlara bağlanır ve köprü dengelenene kadar köprünün bir kolundaki ayarlanabilir direnç ayarlanır. Oran ilişkisi ve bilinen kablo uzunluğu kullanılarak arıza mesafesi elde edilebilir.

Test edilen kablonun iki ucundan arıza noktasına olan mesafeler L1 ve L2, toplam kablo uzunluğu L ve karşılık gelen çekirdek dirençleri R1 ve R2 ise, köprü dengelendikten sonra P okuması (yüzde olarak) doğrudan arıza konumunu verir: L1 = P% · L. Arıza noktası konumu için Murray köprüsü yöntemi, kullanışlı ve doğru olan klasik bir yaklaşımdır. Temeli, çekirdek (veya kalkan) direncinin homojen ve uzunluğa orantılı olmasıdır. Köprü yöntemi nispeten basittir ve doğruluğu saha mühendislik test gereksinimlerini karşılar, bu da onu kablo hatlarının iki fazlı kısa devre arızaları için özellikle kullanışlı hale getirir.

Yardımcı kablo arızalı kablo ile aynı kesite sahip olduğunda, arıza konumu X = 2 × L × P1%'dir. "2" faktörüne özellikle dikkat edin, çünkü yardımcı kabloyu bağlamak hesaplamaya katılan kablo uzunluğunu iki katına çıkarır.

Yardımcı kablo farklı bir kesite sahip olduğunda, bunu arızalı kablo uzunluğuna dönüştürün: arıza kesiti Sx ve yardımcı kablo kesiti S ise, o zaman X = P1% × (1 + Sx/S) × L.

Üç çekirdekli bir kablonun üç çekirdeği de arızalı veya birbirine kısa devre olmuşsa, yardımcı kablo olarak en iyi yalıtım direncine sahip çekirdeği seçin. Ters bağlantı kontrolü için, voltajı düşürün, deşarj edin, ölçüm klipslerini değiştirin, P2'yi elde etmek için ölçümü tekrarlayın ve P1 + P2 = 100'ü doğrulayın.

Her XHHG521B, ana ünite, yüksek güçlü bir jumper kablo seti, bir güç kablosu, bir topraklama kablosu, bir şarj cihazı ve 5 yedek sigorta (3A) ile birlikte teslim edilir ve bir yıllık ücretsiz garanti ile ömür boyu bakım ve teknik hizmet ile desteklenir. Sipariş, eğitim ve satış sonrası destek için lütfen satış ekibimizle iletişime geçin.
