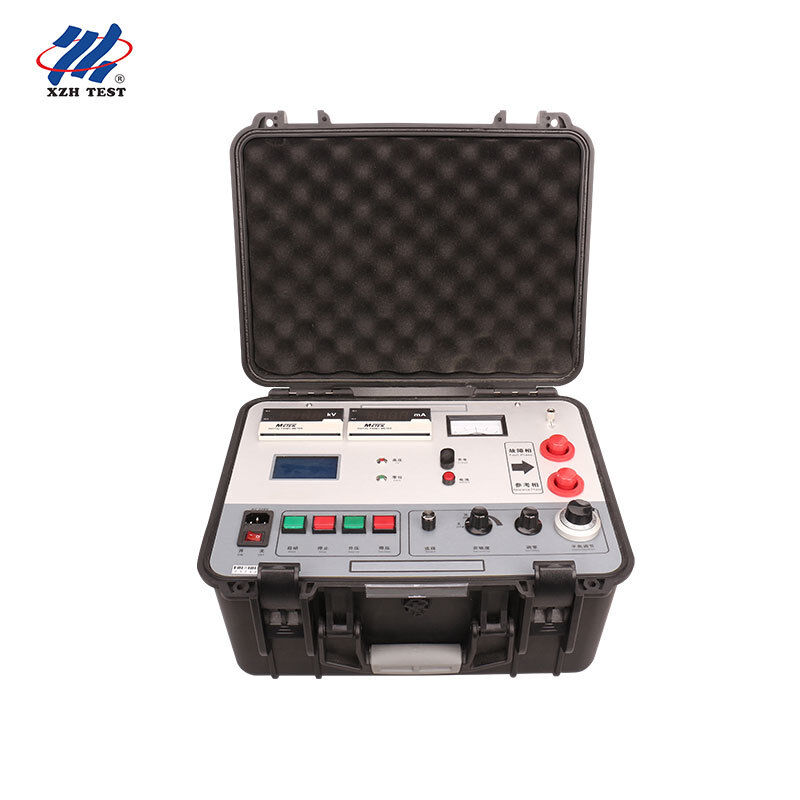

7500V YB Köprü Yöntemi Güç Kablosu Dış Kılıf Arıza Test Cihazı Hassas İzolasyon Arıza Yeri Tespiti İçin| XHHG521A

XHHG521A, MURRAY köprüsü ilkesine göre tasarlanmış hassas bir kablo kılıfı hatası önceden belirleyicisi.Sistemin güvenilirliği için dış kabuk yalıtım kusurlarının doğru tespit edilmesinin kritik olduğu güç dağıtım ve aktarım ağları için tasarlanmıştır.- Enstrüman, tüm tel ve kablo türlerinde arıza noktalarını tespit eder.Düşük yalıtım direnci değerleri gösteren, ancak normal çalışma voltajı altında hizmeti etkileyen arızalar olarak henüz ortaya çıkmayan arıza öncesi arıza yerleri dahil.

Çekirdekinde, XHHG521A, istikrarlı yüksek gerilimli sabit akım kaynağı üretmek için R tipi bir transformatörle eşleştirilen bir elektrik voltaj düzenleyicisi kullanır.Operatör basma düğmesi arayüzü ile voltaj çıkışını kontrol eder, bir hassaslıklı çok dönüşlü potansiyometre, ince tanelerle denge ayarlamasını sağlar. Köprü denge noktası sıfır merkezli bir galvanometre ile belirtilir,ve cihaz otomatik olarak hata mesafesini hesaplar operatör bilinen kablo uzunluğunu girdikten sonraTüm operasyonel kontroller ve hata mesafesinin okunması, sezgisel tek operatörlük iş akışı için ön panelde merkezileştirilmiştir.

Yüksek voltaj kaynağı ile Murray Köprüsü Prensibi- Köprü yöntemi, yüksek voltajlı sabit akım uyarısı altında hata noktası ve kablo uçları arasındaki direniş oranını ölçer.Kablo uzunluğu boyunca tamamen duyarlılığını korur, yakın uç kör bölge ve mesafeye bağlı sinyal zayıflaması yoktur..

Otomatik Hata Mesafi HesabıOperatör ön panel potansiyometrede kablo uzunluğunu ayarladıktan ve köprüyü dengelemeye ayarladıktan sonra, enstrüman otomatik olarak doğru hata mesafesini hesaplar ve gösterir.Bu, manuel hesaplama hatalarını ortadan kaldırır ve saha diagnostik iş akışlarını hızlandırır.

Geniş frekanslı sıfır göstergesi- Hem kaba hem de ince denge aralıkları olan hassas bir galvanometre, köprü dengesinin net bir görsel göstergesi sağlar.Çift menzilli tasarım, hızlı kaba dengelemeyi ve ardından hassas ince ayarlamayı sağlar, ölçüm süresini kısaltırken doğruluğu korur.

Ultra Yüksek Impedans Hata Duyarlılığı7500V sıfır gerilimde çalışan XHHG521A, dalga yansıtma yöntemlerinin tespit edemediği yüksek dirençli arıza noktalarını tespit eder.Sürekli yay bakımını gerektiren flashover tipi hatalar dahil, kablo eklemlerindeki yalıtım kusurları ve XLPE yalıtımlı kablolarda su ağacı bozulmasının gelişimi.

Endüstriyel Derecede Sağlam İnşaat¢ Ön panelinde açık etiketleme ile güçlendirilmiş çelik bir kabın içinde yer alan cihaz, zorlu saha ortamlarına dayanabilir.Dahili R tipi transformatör mükemmel bir voltaj düzenleme ve elektrik yalıtımı sağlar, dalgalanan şebeke besleme koşullarında ölçüm istikrarını sağlar.

MURRAY köprüsü devri bir Wheatstone köprüsü oluşturur. Bir kolu hatalı kablo ileticisi ve hata yolu direnci içerir.ve karşı kol bir referans tel ve kalibreli değişken direnç içerirYüksek voltajlı sabit akım uyarısı altında, operatör galvanometrenin sıfır gösterdiği noktaya kadar hassas potansiyometreyi ayarlar.Direnç oranı, hata noktası ile kablonun iki ucu arasındaki mesafe oranına doğrudan karşılık gelir.Tüm kablo uzunluğu bilindiğinde ve girildiğinde, enstrüman otomatik olarak tam hata mesafesini hesaplar.

Bu yöntem, zaman alanı (TDR) tekniklerine göre temel bir avantaj sunar: çünkü dönüş-dönüş atım yolculuğu süresinin yerine elektrik direnci oranlarını ölçer.Kablo uzunluğunda eşit hassasiyet sağlar.Test terminallerinin yakınında kör bir bölge yoktur, uzun kablolarda puls dağılımı yoktur ve mesafeye bağlı çözünürlük kaybı yoktur.Bu özellikler, HV köprüsü yöntemini kısa kablo diagnostikleri için benzersiz bir şekilde uygun kılar., yakın son hata yeri ve hassas eklem kusur tespiti.

Elektrik Dağıtım AğlarıXLPE, PILC ve EPR yalıtım türleri de dahil olmak üzere MV (635kV) ve HV (≥ 35kV) yeraltı güç kablolarında dış kablo hasarını bulun.Kentsel dağıtım ağlarında rutin durum değerlendirmesi ve arıza sonrası onarım için gerekli.

Kablo Eklemleri ve Bitiş TeşhisleriKablo eklemlerinde ve uçlarında gelişen yalıtım kusurlarının, felaketli arızalara dönüşmeden önce tespit edilmesi.Köprü yönteminin direnç hatalarına karşı yüksek hassasiyeti, TDR yöntemlerinin tamamen kaçırdığı kısmi bozuklukların tespit edilmesini sağlar.

Fabrika Kabul Etme ve GörevlendirmeÜretim kalitesi kontrolü ve kurulum sonrası devreye girme sırasında kablo bütünlüğünü doğrulamak. Enerjiden önce yeni yerleştirilen kablo bölümlerinde dış kablo bütünlüğü testlerini gerçekleştirmek.

TDR Sistemlerine tamamlayıcıTDR tabanlı kablo hatası belirleyicilerinin yanı sıra kapsamlı bir teşhis araç çantasının bir parçası olarak dağıtmak.Flaşover, ve TDR performansının sınırlı olduğu yakın uç hataları.
