Hızlı, Doğru HV Kablo Arıza Tespiti için Kablo Kılıfı Arıza Tespit Cihazı XHHD523L 10kV Kare Dalga Çıkışı

Name: Hızlı, Doğru HV Kablo Arıza Tespiti için Kablo Kılıfı Arıza Tespit Cihazı XHHD523L 10kV Kare Dalga Çıkışı
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE ISO
Model numarası:	XHHD523L

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE ISO

Model numarası:

XHHD523L

Ürün adı:

HV Kablo Kılıf Hata Bulucu

Görüntülemek:

Rakam ekranı

Kesinlik:

±%0.01 -0.03

Malzeme:

Alüminyum Alaşım

Özellik:

Güvenilir

Çalışma Sıcaklığı:

-20-60.c

Vurgulamak:

High Light

Vurgulamak:

10kV kare dalga hatası tespiti

Tek Düğme Tespitli Sınavlara Dayanır

Frekans ayarlanabilir kablo hatası belirleyicisi

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

Ahşap kutu

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

2000 birim/yıl

Ürün Tanımı

Kablo Kılıf Arıza Bulucu XHHD523L 10kV Kare Dalga Çıkışı Hızlı Doğru Yüksek Gerilim Kablo Arıza Tespiti İçin - XHHD523L

Ürün Genel Bakışı

XHHD523L Kablo Kılıf Arıza Bulucu , yüksek gerilim güç kablolarının dış kılıflarında hızlı ve doğru arıza tespiti için tasarlanmış profesyonel düzeyde bir cihazdır. 10kV kare dalga çıkış voltajı ve maksimum 200mA çıkış akımı ile bu cihaz, Çin ulusal standardı GB50150-2006'ya, kablo dış kılıf dayanım gerilimi testleri, devir teslim testleri ve çapraz bağlantı sistemleri için önleyici testler dahil olmak üzere tam uyumludur.

Kentsel ağ dönüşüm projelerinin yaygınlaşmasıyla birlikte, birçok enerji dağıtım bürosu, inşaat firması ve tasarım birimi, sıkı proje zaman çizelgeleri altında 110kV XLPE kablolarla karşılaşmaktadır. XHHD523L, bu zorlukların üstesinden gelmek, kablo kılıf kusurlarını bulmak ve yüksek yoğunluklu polietilen (HDPE) ve polivinil klorür (PVC) kablo dış kılıflarında DC dayanım gerilimi testleri yapmak için güvenilir bir çözüm sunmak üzere özel olarak üretilmiştir.

Teknik Özellikler

Model Numarası

XHHD523L

Ürün Tipi

Yüksek Gerilim Kablo Kılıf Arıza Noktalama Bulucu

Çıkış Voltajı

0~10kV (Kare Dalga)

Çıkış Akımı

Maks. 200mA

Çıkış Kapasitesi

2kVA

Frekans Ayarı

Min 0.4Hz, Maks 1Hz (Ayar Aralığı)

Güç Kaynağı

220V (±10%), 50Hz (±5%)

Doğruluk

±0.01% ~ ±0.03%

Ekran

Dijital Ekran

Malzeme

Alüminyum Alaşım

Çalışma Sıcaklığı

-20°C ~ 60°C

Sertifikasyon

CE, ISO

Marka

XZH TEST

Menşei

Çin

Uygulama Arka Planı

Modern kablo dış kılıflarının çoğu, fabrika DC 25kV/5dk dayanım gerilimi testini on mikrometre seviyesinde kaçak akımlarla geçen HDPE kılıf malzemesinden üretilmektedir. Ancak, kablo döşendikten sonra, toprak dolumu ve kaplama işlemleri dahil olmak üzere kurulum sırasındaki dış kuvvet hasarı nedeniyle yaygın olarak kusurlar oluşur. Kurulum sonrası kusurlar tipik olarak termit hasarı, topraklama kutularında su girişi, orijinal kusurların bozulması ve topraklama teli ayrılma noktalarında yalıtım direncini azaltan nem nüfuzu içerir. Bazı kusurlar, derin gömülme derinlikleri veya karmaşık çevre koşulları nedeniyle yıllarca çözülmeden kalır ve önemli operasyonel güvenlik tehlikeleri oluşturur.

XHHD523L'nin 10kV çıkış voltajı, kablo dış kılıf testleri için GB50150-2006 standardı gereksinimlerini tam olarak karşılar. 10kV-500kV tek çekirdekli ve üç çekirdekli yüksek gerilim ve ultra yüksek gerilim kablo dış kılıflarındaki gizli kusurları, toprak arızaları ve büyük kaçak akım koşulları dahil olmak üzere hızlı ve doğru bir şekilde tanımlamayı sağlar. Ayrıca, HDPE ve PVC kablo dış kılıflarında 5kV-10kV DC 1 dakikalık dayanım gerilimi testleri gerçekleştirir, bu da onu 10kV-500kV işletme birimlerinin, ultra yüksek gerilim kablo mühendislik şirketlerinin ve çeşitli güç iletim ve transformasyon mühendislik işletmelerinin kablo bakım departmanları için vazgeçilmez bir cihaz haline getirir.

Ana Özellikler

Çok yönlü test senaryoları için çıkış voltajı 0 ila 10kV arasında sürekli ayarlanabilir
Tam aralık yapılandırılabilirliği ile çıkış frekansı 0.4Hz ila 1Hz arasında ayarlanabilir
Dahili aşırı akım koruması operatör ve ekipman güvenliğini sağlar
Kesintisiz iş akışı için noktalama modu ve dayanım gerilimi testi modu arasında tek tuşla geçiş
Değişen saha koşullarında optimum sinyal tespiti için alıcı hassasiyeti tamamen ayarlanabilir
Farklı kablo özelliklerine ve gömülme koşullarına uyum sağlamak için sinyal frekansı ayarlanabilir
Güvenli yüksek gerilim çalışması için entegre sıfır koruması
Sıfır kör nokta testi, yakın uç arızaları dahil olmak üzere tüm kablo uzunluklarında tam kapsama alanı sağlar

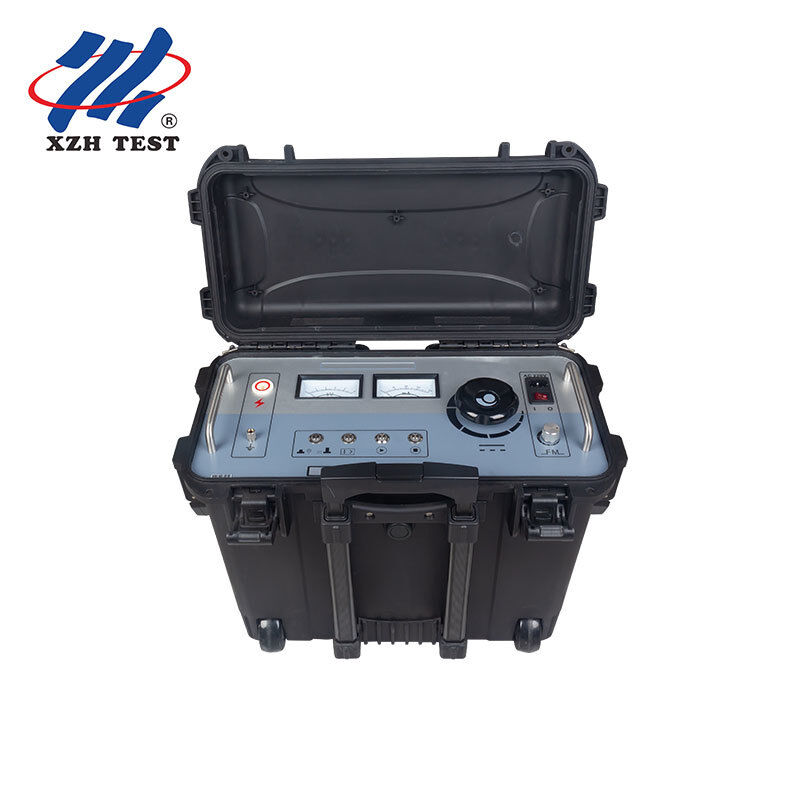

Ürün Resmi

Sıkça Sorulan Sorular

S1: XHHD523L hangi voltaj seviyelerindeki kabloları test edebilir?

XHHD523L, 10kV ila 500kV tek çekirdekli ve üç çekirdekli yüksek gerilim ve ultra yüksek gerilim kablo dış kılıflarını test etmek için tasarlanmıştır. Çin ulusal standardı GB50150-2006'ya tam uyumludur ve hem devir teslim testlerini hem de çapraz bağlantı kablo sistemleri için önleyici testleri gerçekleştirebilir.

S2: Bu cihaz ne tür kablo kılıfı kusurlarını tespit edebilir?

XHHD523L, kablo döşeme ve toprak dolumu sırasındaki dış kuvvet hasarı; HDPE kılıflarda termit hasarı; topraklama kutularında su girişi; önceden var olan üretim kusurlarının bozulması; topraklama teli ayrılma noktalarında yalıtım direncini azaltan nem nüfuzu; ve çapraz bağlantı sistemlerinde büyük kaçak akımlı toprak arızaları dahil olmak üzere geniş bir yelpazedeki kablo dış kılıfı kusurlarını tespit edebilir.

S3: Tek tuşla geçiş fonksiyonu nasıl çalışır?

XHHD523L, noktalama modu ve DC dayanım gerilimi testi modu arasında özel bir tek tuşlu geçiş özelliğine sahiptir. Noktalama modunda, kare dalga çıkışı adım gerilimi yöntemi kullanılarak hassas arıza konumu belirlemeyi sağlar. Dayanım testi modunda, HDPE ve PVC kablo dış kılıflarında standart 1 dakikalık dayanım gerilimi testleri gerçekleştirmek için 10kV'a kadar regüle edilmiş bir DC voltajı sağlar, bu da ayrı cihazlar arasında geçiş yapma ihtiyacını ortadan kaldırır.

S4: Frekans ayarlanabilir özelliğin önemi nedir?

Ayarlanabilir çıkış frekansı (0.4Hz ila 1Hz), operatörlerin farklı kablo tipleri, gömülme derinlikleri ve toprak koşulları için kare dalga sinyalini optimize etmelerini sağlar. Düşük frekanslar daha derine nüfuz eder ve derin gömülü kablolar için daha uygundur, daha yüksek frekanslar ise sığ kablo arıza konumu için daha hızlı yanıt verir. Bu esneklik, çeşitli saha ortamlarında tespit doğruluğunu önemli ölçüde artırır.

S5: XHHD523L'nin konumlandırma doğruluğu nedir?

XHHD523L, kablo uzunluğunun %0.01 ila %0.03'ü hassasiyetinde bir konumlandırma doğruluğu sağlar. Bu yüksek hassasiyetli ölçüm, dijital ekran sistemi ve geleneksel dalga yansıtma yöntemleriyle ilişkili kör noktaları ortadan kaldıran kare dalga adım gerilimi yöntemi ile mümkün olmaktadır. Cihaz, kablo uçlarına yakın arızalarda ve kısa kablo segmentlerinde bile tam doğruluk sağlar.

S6: XHHD523L zorlu ortamlarda saha kullanımı için uygun mudur?

Evet. XHHD523L, dayanıklılık ve ısı dağılımı için alüminyum alaşımlı bir muhafaza ile üretilmiştir ve -20°C ila 60°C geniş bir sıcaklık aralığında güvenilir bir şekilde çalışır. 2kVA çıkış kapasitesi ve 220V standart güç girişi, trafo merkezleri, kablo hendekleri ve uzak kurulum alanlarındaki saha konuşlandırması için uygundur. Alıcı hassasiyeti ayarı, değişen saha sinyal koşullarını daha da telafi eder.

S7: Minimum sipariş miktarı ve teslim süresi nedir?

Minimum sipariş miktarı 1 adettir. Standart teslim süresi 7-15 iş günüdür. Her ünite, güvenli uluslararası nakliye için ahşap bir kutuda güvenli bir şekilde paketlenir. Yıllık üretim kapasitesi 2.000 adettir ve ödeme koşulları T/T ile yapılır.

XZH TEST Hakkında

XZH TEST, dünya çapında enerji santralleri, elektrik müteahhitleri ve endüstriyel müşteriler için kablo arıza tespiti ve teşhis çözümleri konusunda uzmanlaşmış profesyonel bir üreticidir. Yüksek gerilim köprü yöntemleri, TDR analizi, kare dalga adım gerilimi teknolojisi ve akıllı arıza konumlama sistemleri gibi gelişmiş teknolojilerle XZH TEST, mühendislerin kablo arızalarını daha hızlı bulmalarına ve güç ağı güvenilirliğini artırmalarına yardımcı olan güvenilir ekipmanlar sunar.

Kablo bakım gereksinimlerinize özel olarak uyarlanmış bir çözüm için bugün bize ulaşın.
