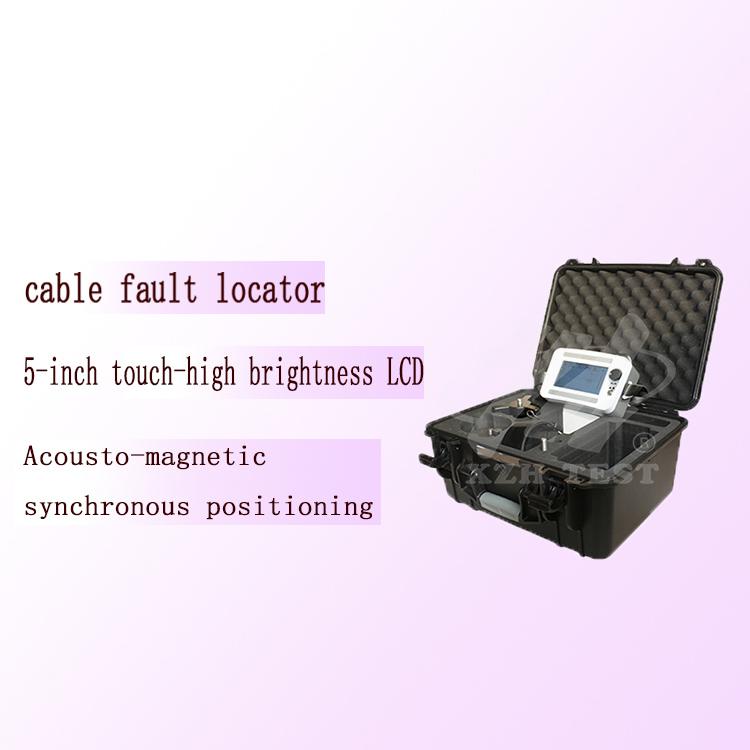

Bu cihaz, arıza yerini doğru bir şekilde belirlemek için akustik-manyetik senkronizasyon yöntemini kullanır. Çok hassas ve benzersiz bir konumlandırma yöntemidir. Prensibi, geleneksel akustik nokta belirleme yöntemine dayanır ve elektromanyetik sinyallerin tespiti ve uygulanmasını ekler.

Yüksek gerilim jeneratörü, arızalı kablo üzerinde darbe deşarjı gerçekleştirdiğinde, arıza noktasındaki deşarjın ürettiği ses yere iletilir. Ses sinyali, yüksek hassasiyetli bir prob tarafından alınır. Amplifikasyondan sonra, kulaklıkla dinleyerek bir "pat" sesi duyulabilir.

Probun dahili probu, manyetik alan sinyalini gerçek zamanlı olarak alır ve manyetik alanın yayılma hızının sesten çok daha yüksek olduğu prensibini kullanarak, elektromanyetik sinyal ile ses sinyali arasındaki zaman farkını tespit ederek arıza noktasının mesafesini belirler. En küçük akustik-manyetik zaman farkına sahip noktayı bulmak için sensör konumunu hareket ettirmeye devam edin, o zaman arıza noktasının kesin konumu altında olacaktır.

Geleneksel akustik ölçüm yasal nokta cihazları genellikle sadece kulaklık kullanarak izleme yapar veya arıza noktasındaki deşarj sesini belirlemek için ölçüm cihazının ibresinin salınımı ile desteklenir. Deşarj sesi anında kaybolduğundan ve ortam gürültüsünden çok farklı olmadığından, çok deneyimli olmayan operatörler için genellikle büyük zorluklar yaratır. Akustik-manyetik senkronizasyon yöntemi, geleneksel akustik ölçüm yönteminin yukarıdaki sorunlarını etkili bir şekilde önler.

Akustik ve manyetik senkronize nokta cihazının prensip blok diyagramı

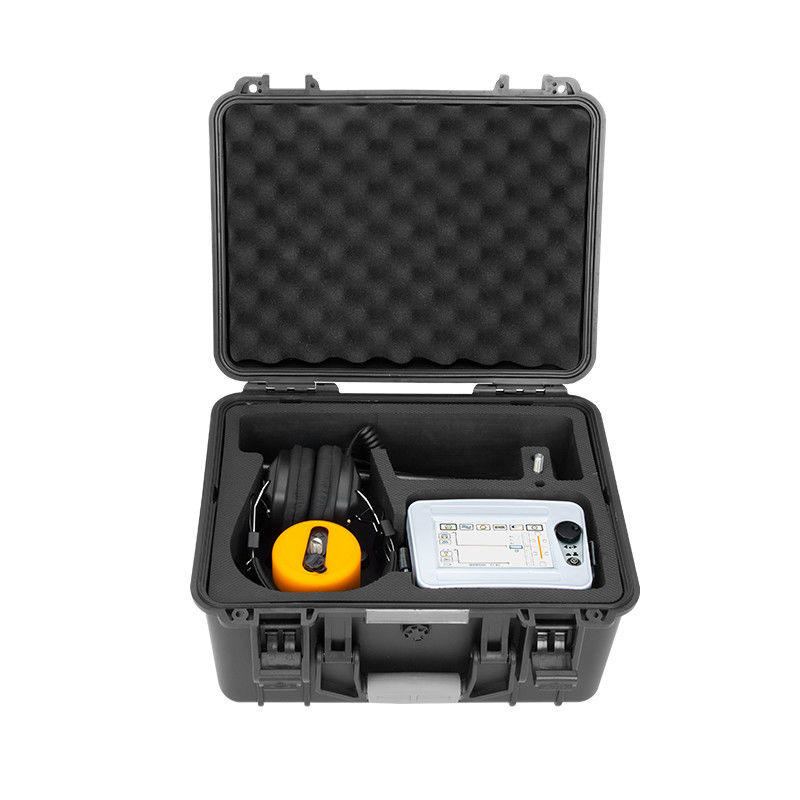

Cihazın Bileşimi

1. Kablo arıza bulucu: Kaba ölçüm aralığında kablo arıza noktalarını doğru bir şekilde belirleyin.

2. Prob: prob, prob, bağlantı çubuğu , ve üç pençe , sinyalleri almak için giriş kanalına bağlanır.

3. Kulaklık takın; işaretleme cihazının giriş kanalını bağlayın (çıkış sinyalinin geri bildirimi).

4. 7 telli sinyal kablosu: İşaretleme cihazı ile prob arasındaki bağlantı kablosu (işaretleme cihazını ve probu bağlar).

5. Şarj cihazı: Şarj etmek için cihazın şarj soketine bağlayın.

6. Çok fonksiyonlu çiçek anahtarı: Bağlantı çubuklarını söküp takmak için kullanılır.

Satış Sonrası Hizmet ve Paket Listesi

Satın alma tarihinden itibaren bir yıl içinde, cihaz ürün kalitesi sorunları için ücretsiz garanti kapsamında olacak ve ömür boyu bakım ve teknik hizmetler sağlanacaktır. Cihazın anormal durumda olduğunu veya bir arızası olduğunu fark ederseniz, lütfen bizimle iletişime geçin, böylece sizin için en uygun ve etkili çözümü ayarlayabiliriz .
