XHGG502 Kablo Arıza Ön Tespit Cihazı
XHGG502, seyahat dalgası (TDR) yöntemini kullanarak güç kablosu durumunu ve arıza mesafesini ölçen ve analiz eden taşınabilir, endüstriyel sınıf bir kablo arıza ön tespit cihazıdır. 12.1 inçlik endüstriyel sınıf dokunmatik ekranlı bir bilgisayar ve özel bir kablo yönetim yazılımı üzerine kurulu olup, düşük voltaj darbe yöntemi, yüksek voltaj atlama yöntemi ve gelişmiş çoklu darbe (sekiz darbe) yöntemini tek bir cihazda birleştirir. 35kV ve altındaki XLPE, PVC, kauçuk kılıflı ve yağlı kağıt kabloların yanı sıra yüksek frekanslı koaksiyel kablolar, yerel telefon kabloları, sokak lambası kabloları ve gömülü tellerde düşük dirençli, kısa devre, açık devre ve kopma arızalarının yanı sıra yüksek dirençli kaçak ve atlama arızalarını önceden tespit eder.
Uygulamalar ve Hedef Kitle
Profesyonel kablo arıza ön tespit hizmeti sağlayıcıları, enerji müteahhitlerinin yüksek voltajlı kablo devreye alma ve kabul test ekipleri ve 35kV ve altındaki XLPE dağıtım kablolarında güvenilir arıza mesafesi ön tespiti ve otomatik test raporlaması gerektiren kablo üreticisi satış sonrası grupları için özel olarak üretilmiştir.
Anahtar Özellikler
| Parametre |
Özellik |
| Ekran |
12.1 inç endüstriyel sınıf dokunmatik hepsi bir arada bilgisayar |
| İşletim Sistemi |
Özel kablo yönetim yazılımına sahip gömülü endüstriyel bilgisayar |
| Test Yöntemleri |
Düşük voltaj darbe yöntemi, yüksek voltaj atlama yöntemi, çoklu darbe (sekiz darbe) yöntemi |
| Örnekleme Frekansı |
400MHz |
| Düşük Voltaj Darbe Genliği |
400V |
| Düşük Voltaj Darbe Genişliği |
0.25 µs / 2 µs / 4 µs |
| Minimum Çözünürlük |
0.1m |
| Menzil Aralığı |
≥68km |
| Test Kör Noktası |
≤10m |
| Ölçüm Hatası |
≤±(0.5%×L+1m), L kablo uzunluğudur |
| Test Kablo Uzunluğu Aralığı |
<1km (short distance)>3km (uzun mesafe) |
| Darbe Birleştirici Dayanım Gerilimi |
DC 35kV |
| Güç Kaynağı |
Şarj AC 110–240V, 50/60Hz; dahili 10400mAh lityum pil |
| Çalışma Koşulları |
-20°C ila +65°C, %90 bağıl nem, 750±30mmHg |
Gelişmiş Özellikler
Dokunmatik operasyonlu 12.1 inç endüstriyel sınıf bilgisayar kontrolü
Güçlü bir kablo yönetim sistemine ve otomatik rapor oluşturmaya sahip gömülü işletim sistemi
Kablo dalga hızını ve arıza mesafesini ölçer
Boşalma dalga formunu asla kaçırmayan tam otomatik sürekli örnekleme
En son gömülü endüstriyel bilgisayarı ve dünyanın en gelişmiş sekiz darbeli (çoklu darbe) test teknolojisini, darbe yüksek voltaj atlama yöntemi ve düşük voltaj darbe yöntemi ile birlikte benimser
Herhangi bir yüksek dirençli arıza, düşük voltaj darbesi kısa devre arızasına benzer en basit dalga formu özelliklerini gösterir, bu da yorumlamayı çok kolaylaştırır
Darbe birleştirici tarafından gönderilen yansıyan sinyal otomatik olarak görüntülenir ve kablonun açık devre tam uzunluktaki dalga formu aynı anda gösterilir
Yığın dalga formu depolama: saha dalga formları belirli bir düzende saklanabilir ve test personelinin, konumların ve arıza özelliklerinin el yazısı ek açıklamaları ile herhangi bir zamanda geri çağrılabilir
Doğrudan güneş ışığında okunabilen ultra yüksek parlaklıkta büyük LCD, güçlü veri işleme ve kullanıcı dostu bir arayüz
Veri dışa aktarma için standart USB arabirimi ve dalga formu yazdırmayı destekler
Test cihazının darbe yüksek voltaj ortamında çökmesini veya hasar görmesini önleyen son derece güvenli yüksek voltaj koruma önlemleri
Açık devre ve düşük dirençli kısa devre testi için güçsüz bir ortamda dahili büyük kapasiteli lityum pil

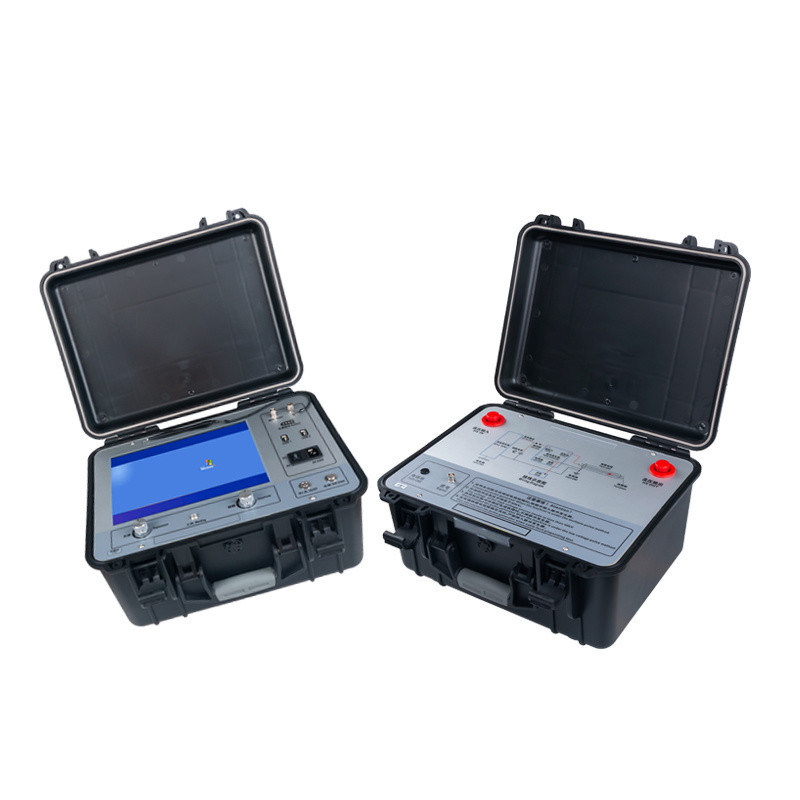

Standart Yapılandırma
Her XHGG502, eksiksiz bir ön tespit kiti olarak gönderilir, böylece bir saha ekibi ek parça tedarik etmeden düşük voltaj darbesi, yüksek voltaj atlama ve çoklu darbe yöntemleri arasında geçiş yapabilir.
| Öğe |
Miktar |
İşlev |
| Kablo Arıza Test Cihazı (Ana Ünite) |
1 |
Düşük voltaj darbesi, yüksek voltaj atlama ve çoklu darbe yöntemlerini kullanarak kabloları test eder ve analiz eder |
| Birleştirici |
1 |
Çoklu darbe (sekiz darbe) yönteminde kullanılır |
| Kalem |
1 |
Hassas seçim için entegre ekrandaki dokunmatik işlem |
| Tek Q Hattı (Çıkış Hattı, 1.5m) |
1 |
Düşük voltaj darbe yönteminde ana üniteyi test edilen kabloya bağlar |
| Çift Q Hattı (Giriş Hattı, 2m) |
1 |
Yüksek voltaj atlama yönteminde ana üniteyi örnekleyiciye bağlar |
| Örnekleyici |
1 |
Atlama yönteminde yansıyan yüksek voltaj sinyalini alır |
| Güç Kablosu (1.8m) |
1 |
Ana ünite için şarj kablosu |
| Birleştirici Yüksek Voltaj Hattı A (2m) |
1 |
Çoklu darbe yönteminde birleştiriciyi ve test edilen kabloyu bağlar |
| Birleştirici Yüksek Voltaj Hattı B (2m) |
1 |
Birleştiriciyi ve yüksek voltaj darbe sinyal kaynağını bağlar |
| Topraklama Kablosu (2.5m) |
1 |
Birleştirici topraklama kablosu |
SSS
S1: XHGG502 hangi kablo arızalarını önceden tespit edebilir?
35kV ve altındaki XLPE, PVC, kauçuk kılıflı ve yağlı kağıt kabloların yanı sıra yüksek frekanslı koaksiyel kablolar, yerel telefon kabloları, sokak lambası kabloları ve gömülü tellerde düşük dirençli, kısa devre, açık devre ve kopma arızalarının yanı sıra yüksek dirençli kaçak ve atlama arızalarını önceden tespit eder.
S2: Ne kadar uzağa ve ne kadar doğru ölçüm yapabilir?
Menzil aralığı 68 km'ye kadardır, minimum çözünürlüğü 0.1m, test kör noktası 10m veya daha azdır ve ölçüm hatası (0.5% x L + 1m)'den fazla değildir, burada L kablo uzunluğudur; üç uzunluk aralığı mevcuttur (<1km, 3km).
S3: Hangi test yöntemlerini destekler?
Dokunmatik ekran arayüzünden seçilebilen düşük voltaj darbe yöntemi, yüksek voltaj atlama yöntemi ve çoklu darbe (sekiz darbe) yöntemini destekler.
S4: Sahada şebeke gücü olmadan çalışabilir mi?
Evet. Dahili 10400mAh lityum pil saha testini destekler ve pil AC 110-240V'den şarj olur. Düşük voltaj darbe testi AC 220V ile çalışabilir, ancak yüksek voltaj atlama ve çoklu darbe örneklemesi cihaz şarj olurken yapılmamalıdır.
S5: Test dalga formları nasıl saklanır ve dışa aktarılır?
Örnekleme 400MHz'de tam otomatik sürekli yakalama ile çalışır; dalga formları belirli bir düzende saklanabilir, el yazısı ek açıklamalarla herhangi bir zamanda geri çağrılabilir ve standart USB arabirimi aracılığıyla dışa aktarılabilir veya yazdırılabilir.
Not: Yüksek voltaj atlama veya çoklu darbe örnekleme testleri çalıştırılırken AC 220V gücünün bağlanması kesinlikle yasaktır. Birleştirici yüksek voltaj hatları yalnızca takılıp çıkarılabilir ve asla döndürülmemeli veya bükülmemelidir.
