XHJB666 Mikrobilgisayar 6 Faz Röle Koruma Test Cihazı Sekonder Enjeksiyon Test Kiti

Name: XHJB666 Mikrobilgisayar 6 Faz Röle Koruma Test Cihazı Sekonder Enjeksiyon Test Kiti
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJB666
Price: 4,300.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	ISO,CE
Model numarası:	XHJB666

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

ISO,CE

Model numarası:

XHJB666

Model No.:

XHJB666

Akım Çıkışı:

Tek Fazlı 3*60A, Üç Fazlı 180A

LCD ekranı:

LCD ekranlı

özelleştirilmiş:

özelleştirilmiş

Taşıma paketi:

Köpükle Dolu Ahşap Kasa

Ticari marka:

XZH Testi

Köken:

ÇİN

Yetenek temini:

2000 pcs/yıl

Özelleştirme:

Mevcut

Satış sonrası hizmet:

Garanti Sertifikası

Garanti:

12 ay

Vurgulamak:

High Light

Vurgulamak:

6 fazlı röle koruma test cihazı

Mikro bilgisayar rölesi test kiti

Garanti ile ikincil enjeksiyon testi

Trading Information

Min sipariş miktarı:

1 Birim

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 PCS/yıl

Ürün Tanımı

XHJB666 · DİFERANSİYEL KORUMA TESTİ

XHJB666 Mikrobilgisayar 6 Faz Röle Koruma Test Cihazı İkincil Enjeksiyon Test Kiti

3 fazlı diferansiyel için 6 fazlı akım

Harmonik 1–20

Oransal frenleme testleri

XHJB666, üç fazlı transformatör diferansiyel korumasının gerektirdiği altı akım kanalını, frenleme özelliklerini doğrulamak için kullanılan harmonik süperpozisyon ve durum dizisi modülleriyle birlikte sağlar. Akım ve voltaj, DSP kontrolü altında doğrusal bir amplifikatör tarafından üretilir, bu nedenle enjekte edilen dalga formu, diferansiyel açılmanın ayarlandığı küçük akımlarda temiz kalır.

Yazılım, diferansiyel koruma ve diferansiyel harmonik testlerini doğrudan kapsar ve aynı cihaz, bir transformatör devreye alma işlemini takip eden oransal frenleme ve harmonik frenleme kontrollerini gerçekleştirir.

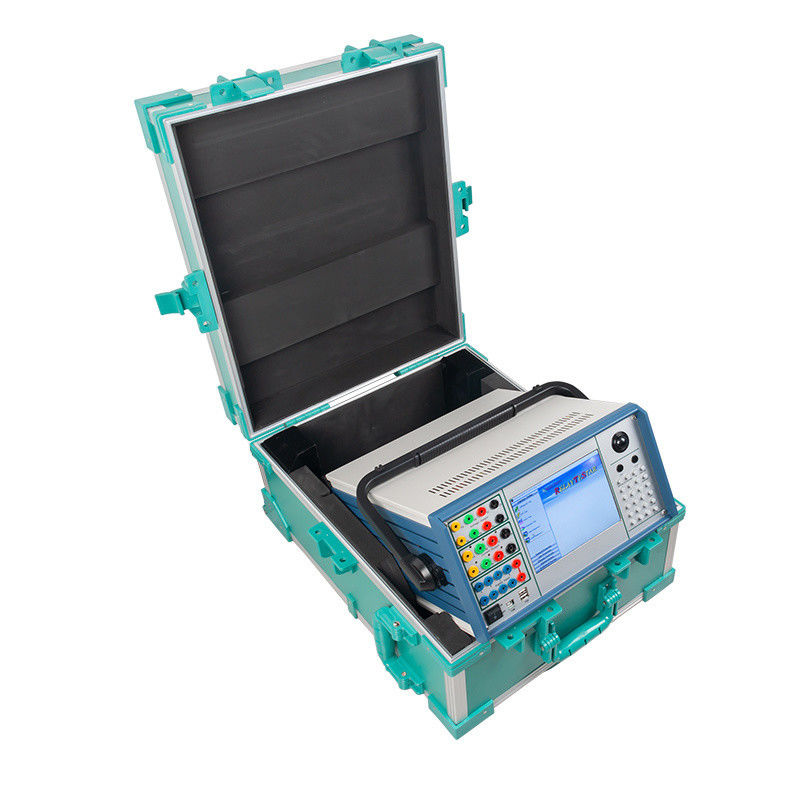

Ürün Görünümü

Bu Set Kimler İçin

Bu konfigürasyon, transformatör diferansiyel korumasını devreye alan ve yeniden doğrulayan ekibe yöneliktir.

Ana transformatörlerde diferansiyel açılma, oransal frenleme ve ikinci harmonik frenlemeyi kanıtlayan transformatör devreye alma mühendisleri.

Bir kademe değiştirici revizyonu veya bir CT değişimi sonrası diferansiyel şemaları yeniden test eden koruma departmanları.

Tüm altı akımın aynı anda enjekte edilmesi gereken bara ve jeneratör diferansiyel şemalarıyla uğraşan trafo merkezleri ekipleri.

Diferansiyel test, her koruma türü için doğru kablolama gerektirir; bir test başlamadan önce kablolama konusundaki kılavuzun ekine uyulmalıdır.

Ana Özellikler

Üç fazlı diferansiyel koruma testi için koşul olan altı akım kanalı aynı anda mevcuttur.

Yazılıma yerleşik Diferansiyel Koruma ve Diferansiyel Harmonik modülleri, AC Test ve Harmonik Süperpozisyon ile birlikte.

Harmonik derecesi 1 ila 20 arasında ayarlanabilir, temel frekans 20 Hz ila 1000 Hz arasında ayarlanabilir.

Akım doğruluğu AC modunda 0.2 sınıfı ve DC modunda 0.5 sınıfı, böylece küçük diferansiyel akımlar hassas bir şekilde ayarlanabilir.

Durum Serisi I ve II, test başına dokuz duruma kadar izin verir, bu da çok aşamalı frenleme ve açma/yeniden kapama dizilerini kapsar.

CT oranı ve yük kontrolleri için faz akımı 30 A'ya kadar veya altı faz paralel olduğunda 180 A'ya kadar.

Test parametreleri, raporlar ve arıza kayıtları kontrol bilgisayarına kaydedilir ve geri çağrılabilir veya yeniden yazdırılabilir.

Teknik Özellikler

Kanal konfigürasyonu	Standart
Akım kanalları	6, standart altı faz
Voltaj kanalları	6, standart altı faz
AC akım çıkış aralığı	Faz başına 30 A veya altı faz paralel olduğunda 180 A
DC akım çıkış aralığı	Faz başına 10 A DC
AC voltaj çıkış aralığı	Faz başına 120 V AC
DC voltaj çıkış aralığı	Faz başına 160 V DC
İkili girişler / çıkışlar	8 anahtar girişi, 4 çift anahtar çıkışı
Zaman ölçümü	0.1 ms – 9999 s, 0.1 ms'den daha iyi doğruluk

Parametre	Derecelendirme
AC akım, 6 faz çıkışı	0 – 30 A faz başına (rms), 0.2 sınıfı doğruluk
AC akım, 3 faz çıkışı	0 – 60 A faz başına (rms)
AC akım, 6 faz paralel	0 – 180 A (rms)
İzin verilen sürekli faz akımı	10 A (rms)
Faz akımı maksimum güç	300 VA
6 faz paralel maksimum güç	1000 VA, maksimum 10 s süre
DC akım	0 – ±10 A faz başına, 0.5 sınıfı doğruluk, maksimum yük voltajı 20 V
AC voltaj	Faz 0 – 120 V, hat 0 – 240 V, 0.2 sınıfı doğruluk
AC voltaj gücü	80 VA faz / 100 VA hat
DC voltaj	Faz 0 – ±160 V, hat 0 – ±320 V, 0.5 sınıfı doğruluk
DC voltaj gücü	70 VA faz / 140 VA hat
Temel frekans aralığı	20 – 1000 Hz
Harmonik derecesi	1 – 20
Anahtar girişi, kuru kontak	1 – 20 mA, 24 V
Anahtar girişi, potansiyel kontak	0: 0 – +6 V; 1: +11 V – +250 V
Anahtar çıkış kapasitesi	DC 220 V / 0.2 A; AC 220 V / 0.5 A

Yazılım Modülleri

Akım, voltaj ve zaman röleleri için AC Test ve DC Test.

Test başına tanımlanmış dokuz duruma kadar Durum Serisi I ve II.

Harmonik Süperpozisyon ve Yüksek-Düşük Frekans testleri.

Güç Yönü ve Empedans, artı Senkronizasyon testi.

Tam Grup Testi I ve II, eksiksiz koruma şemaları için.

Mesafe ve Sıfır Sekans koruması, Empedans Karakteristiği ile.

Diferansiyel Koruma ve Diferansiyel Harmonik testleri.

6–35 kV mikrobilgisayar hat korumasının kapsamlı testi.

Arıza İnceleme, kaydedilen arıza koşullarını yeniden oynatmak için.

Çalıştırmadan Önce

Çıkış aktifken gücü kapatmayın; oluşan çıkış hatası, test edilen korumayı açabilir.

İkili girişler hem kuru kontakları hem de DC 250 V'a kadar canlı kontakları kabul eder; canlı kontakla, pozitif kutbu +KM ortak terminaline bağlayın.

Havalandırma açıklıklarını kapatmayın veya engellemeyin. Üniteyi dik konumda durdurun veya destek ayaklarını açarak hafif bir açıyla durmasını sağlayın.

Asla voltaj ve akım çıkış soketlerine harici AC veya DC güç uygulamayın.

Yüksek girişimli veya yüksek güvenlikli sahalarda, üç telli güç kablosunu güvenilir bir şekilde topraklayın veya muhafaza üzerindeki topraklama terminalini kullanın.

Arayüz verileri veya girilen değerler yanlış görünüyorsa, program dizini altındaki para klasörünü silin ve yeniden başlatın; tüm ekranlar varsayılan değerlere döner.

Sıkça Sorulan Sorular

S1.Diferansiyel test neden altı akım kanalı gerektirir?

Üç fazlı bir transformatör diferansiyel şeması, üç fazın tümündeki akımları iki taraftan karşılaştırır. Altı akımı aynı anda enjekte etmek, bir seferde bir tarafı test etmek yerine bu koşulu yeniden oluşturur.

S2.Harmonik frenleme doğrulanabilir mi?

Evet. Harmonik Süperpozisyon modülü ve Diferansiyel Harmonik modülü mevcuttur, harmonik derecesi 1 ila 20 arasında seçilebilir.

S3.Düşük akımda hangi doğruluk mevcuttur?

AC akım çıkışı, faz başına 0-30 A aralığında 0.2 sınıfıdır ve doğrusal amplifikatör, diferansiyel açılmanın ayarlandığı alt uçta dalga formunu temiz tutar.

S4.Çok aşamalı frenleme testleri nasıl yapılandırılır?

Durum Serisi I ve II, test başına dokuz duruma kadar izin verir, böylece frenleme, açılma ve trip koşulları tek bir çalıştırmada sıralanabilir.

S5.Test parametreleri bir sonraki transformatör için saklanıyor mu?

Parametreler dosyaya kaydedilebilir ve yeniden açılabilir ve veri döndürme düğmesi test öncesi değerleri geri yükler, bu da benzer üniteler üzerinde tekrarlanan testleri kolaylaştırır.

Konfigürasyon kontrolü

Bize transformatör derecelendirmesini ve test ettiğiniz diferansiyel şemayı gönderin, biz de akım kanalı düzenini ve frenleme doğrulaması için modülleri onaylayacağız.
