Taşınabilir ark yansıtıcı kablo hatası tespit sistemi

Name: Taşınabilir ark yansıtıcı kablo hatası tespit sistemi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
Price: 15500 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE, ISO
Model numarası:	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE, ISO

Model numarası:

XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507

Model NO.:

XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507

Güç:

Elektrik

Özelleştirilmiş:

Özelleştirilmiş

Taşıma Paketi:

İhraç edilen tahta sandık

Ticari marka:

XZH Testi

Menşei:

Çin

GTİP Kodu:

9031809090

Yetenek temini:

2000 adet/yıl

Özelleştirme:

Mevcut

Satış Sonrası Hizmet:

Satış Sonrası Hizmet

Garanti:

12 Ay

Vurgulamak:

High Light

Vurgulamak:

Taşınabilir Kablo Hata Algılama Makinesi

Yay Kablosu Hata Bulma Makinesi

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 adet/yıl

Ürün Tanımı

Ürün Genel Görünümü

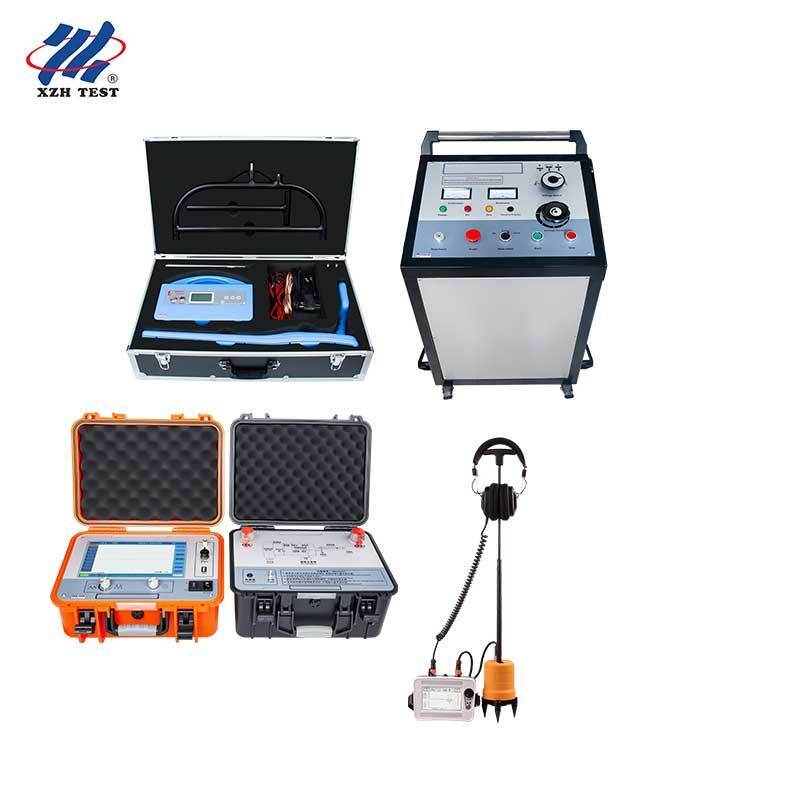

XZH TEST Taşınabilir Yay Yansıtıcı Kablo Hata Algılama Sistemi, yeraltı güç kablosu ağları için tamamen entegre bir teşhis platformudur.400 MHz TDR önceden konumlandırıcısını patentli çoklu impulslu ARC yansıtma teknolojisiyle birleştirmek, dijital bir akustik-manetik işaretleyici, çok frekanslı bir kablo borusu belirleyici ve 2048J trolley tipi yüksek voltajlı dalgalanma jeneratörü,Bu sistem, ilk önceden konumlandırmadan santimetre doğruluğu ile profesyonel derecede hata tespitini sağlar.Uygulama, kamu hizmeti saha ekipleri, elektrik müteahhitleri ve endüstriyel bakım ekipleri için tasarlanmıştır. Sistem, 0.07 m önceden konumlandırma çözünürlüğü ve <0.0 km uzunluğundaki kabloları destekler.2 m'lik nihai noktalama doğruluğu, en az kazı ile güvenilir hata çözümü.

Sistem Yapılandırması

Ürün Adı	Model	Qty	Temel Yetenek
Kablo hatası önceden belirleyici	XHGG502A	1	TDR, ICE, ARM (çoklu darbeler) 400 MHz, ≥120 km menzil, 10.1" dokunmatik ekran
Kablo hatası işaretçisi	XHDD503C	1	Dijital akustik-manetik senkronizasyon, <0,2 m doğruluk, IP65
Kablo borusu bulma cihazı	XHGX507	1	Yol izleme, derinlik/akım ölçümü, kablo kimliği, basamak voltajı (A çerçeve)
HV Aşınma Jeneratörü (Trolley)	XHHV535-4TSC	1	0 ̊32 kV, 2048 J, 3 vitesli kondansatör bankası, araba arabası tasarımı

Sistem Bileşenleri

1. XHGG502A Kablo Hata Ön Bulmacı (TDR + ARC Yansıması)

400 MHz Çok Patlama Yüksek Çözünürlüklü Hata Aralığı

10.1 inçlik tam renkli bir TFT dokunmatik ekrana sahip gelişmiş endüstriyel sınıf önceden konumlandırıcı (1024 × 600, doğrudan güneş ışığı okunabilirliği için 280 nit LED arka ışık) ve güvenli için gömülü sistem,istikrarlı çalışma. Üç test modunu destekler: TDR (düşük voltajlı nabız), ICE (impuls akımı) ve patentli ARM (8 nabızlı çoklu çekimli ark yansıma yöntemi).Çoklu impuls yöntemi tek HV impuls başına 8 dalga biçimi seti elde eder, etkili bir şekilde kosinüs salınım müdahalesi ortadan kaldırır ve yüksek direnç hatası analizini önemli ölçüde basitleştirir.000 LV/HV dalga biçimi kayıtları ve > 250 USB'ye PC'ye aktarım yapan çok pulslu kayıtlarOtomatik aralık ayarlaması ve dalga şekli analizi ile tamamen otomatik sürekli örnekleme.

Örnekleme sıklığı:1 MHz 400 MHz
Test Modları:TDR, ICE (impulse akımı), ARM (8-impulse yay yansıması)
Aralık:≥ 120 km (10 seçilebilir aralık)
Minimum çözünürlük:0.07 m.Test kör bölgesi:≤ 10 m
Ölçüm hatası:≤±(0,5%×L+1 m)
Nabız genişliği:300 V ± 15%
Ekran:10.1 inçlik TFT dokunuş, 1024×600, 280 nit güneş ışığı ile görünür
Ağırlık:4.7 kg (L358×W284×H168 mm)

2. XHDD503C Kablo Arızası İzleyici

Akustik-Manyetik Senkronizasyon: <0.2 m

Profesyonel bir dijital işaretleyici, hasarın yerini belirlemek için akustik-manetik senkronizasyonu kullanıyor.Akustik ve elektromanyetik sinyaller hata noktasından farklı hızlarda yayılır.. Pinpointer IP65 derecelendirilmiş çok katmanlı izole toprak sensörü aracılığıyla her ikisini de yakalar, gerçek zamanlı olarak zaman farkını hesaplar,ve 5 inçlik güneş ışığı ile görünür dokunmatik LCD'sinde senkronize çift kanal dalga biçimleri gösterir. BNR arka plan gürültüsünü azaltma, sessiz gürültü azaltma, seçilebilir dört filtre modu (tüm geçiş / düşük geçiş / yüksek geçiş / bant geçiş) ve yol sapması göstergesi özellikleri.16 düzey çıkış kazancı (0 ′′ 112 dB) 8 düzey kanal ve manyetik kazanç ayarlaması ile.

Akustik-manyetik doğruluk:0.2 m.Yolu tanımlama doğruluğu:<0,5 m
Filtreleme:Tüm geçiş (100 ′′ 1600 Hz), Düşük geçiş (100 ′′ 300 Hz), Yüksek geçiş (160 ′′ 1600 Hz), Bant geçiş (200 ′′ 600 Hz)
Çıkış kazancı:16 seviye (0-112 dB)Çıkış impedansı:350 Ω
Ekran:5 inçlik dokunmatik LCD, güneş ışığı ile görünür
Akü:4×18650 lityum, >8 saat bekleme
Koruma:IP65 su geçirmez, çok katmanlı fiziksel izolasyon sensörü
Ağırlık:6.5 kg (428L×350W×230H mm)

3. XHGX507 Kablo Boru Yerlendirici (Yol Takipcisi)

Yol izleme, Derinlik ve Akım Ölçümü, Kablo Kimliği

Yeraltı kablo rota izleme, derinlik ölçümü, akım ölçümü ve kablo tanımlama için çok frekanslı elektromanyetik verici alıcı sistemi.Göndericiler, test edilen kabloya doğrudan bağlantı yoluyla istikrarlı sinüsoidal sinyaller enjekte eder.Alıcı, içgüdüsel tek kişilik işlem için bargraf, ok yönlendirme ve ses uyarıları sağlar.Dört aktif frekansı ve pasif 50 Hz algılamasını destekler, dört anten modu (vadi / tırmanış / adım voltajı / kilidi akımı) ve döngü direnci ölçümü için yerleşik ohmmeter.

Aktif Frekanslar:815 Hz, 8 kHz, 33 kHz, 83 kHz + Pasif 50 Hz
Bulma Derinliği:10 metreye kadar.Maksimum mesafe:15 km (doğrudan bağlantı)
Anten Modları:Vadisi (sıfır), Zirvesi (tepe), Adım voltajı, Klem akımı (A çerçeve)
Kontrolü kazan:El ile, 100 dB dinamik aralığı.Ekran:0 ¢ 999 dijital + çubuk grafiği
Pil ömrü:Sürekli > 8 saat, aralıklı > 16 saat
Eşleşen yük:5 Ω 3000 Ω.Doğruluk:LF ± ((1 ̇5) %, RF ± ((5 ̇12) %

4. XHHV535-4TS Trolley tipi yüksek voltajlı dalgalanma jeneratörü

2048J Üç Hızlı Kondensatör Bankasıyla Araba Montajlı Dürtüsel Enerji Kaynağı

DC yüksek voltaj kaynağını entegre eden profesyonel trolley tipi HV dalgalanma jeneratörü, üç hızlı enerji depolama kondansatör bankası (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), boşluk boşluğu,Otomatik boşaltma cihazı, ve tek tekerlekli bir arabaya gerilim seviyesine geçiş yapar. Hata koşullaması için 240 mA'ya kadar yanma akımı ile her bir gerilim seviyesinde 02048 J sağlar. Tek tetikleyici, döngü,ve otomatik 6 ̇7 saniyelik çarpma zamanlaması ile DC çalışma modlarıSıfır başlatma güvenlik kilidine, aşırı voltaj / aşırı akım / aşırı ısınma korumasına, işlem sonrası otomatik boşaltmaya ve IP54 kabına sahiptir.Hata tespiti için hem bir dalgalanma jeneratörü hem de DC dayanıklılık voltaj testi (0 ∼32 kV) olarak işlev görür, 0 ¢ 20 A).

İmpuls Voltajı:0 ′8 kV / 0 ′16 kV / 0 ′32 kV (3 vites ayarlanabilir)
Kondensatör bankası:64 μF/8 kV 16 μF/16 kV 4 μF/32 kV
Serbestleme enerjisi:Her bir gerilim seviyesinde 2048 J
Yanma akımı:240 mA @ 8 kV.
Güvenlik:Sıfır başlatma kilitlenmesi, otomatik boşaltma, 85°C aşırı sıcaklık, IP54
Boyutları:550L × 500W × 1000H mm.Ağırlık:≤130 kg
Güç kaynağı:AC 220 V ± 10%, 50 Hz ± 2 Hz

Tam Sistem Özellikleri

Parametreler	Spesifikasyon
Sistem Modeli	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
TDR Örnek alma sıklığı	1 MHz 400 MHz
Yerleşim öncesi aralığı	≥ 120 km
Yerleşim öncesi karar	0.07 m (kör bölge ≤10 m)
Doğruluğu Belirlemek	<0,2 m (akustiksel-manetik)
Yolu tespit derinliği	10 m'ye kadar (maksimum 15 km mesafe)
Sürtünme Voltajı	0 ̊32 kV (3 vites: 8/16/32 kV)
Çıkarma Enerjisi	0 ̊2048 J (teknoloji düzeyi başına)
Aşırı basınç üreticisi tipi	Trolley arabasına monte edilmiş, 3 hızlı kondansatör bankası
Marka	XZH testi
Kaynağı	Çin
Sertifikasyon	CE, ISO
Garanti	12 Aylık

Tam Hata Yerleştirme İş Akışı

Kablo yalıtım testi ve hata karakterizasyonuHata varlığını doğrulamak ve türünü tanımlamak için ilk yalıtım direnci ölçümü yapılır (yüksek/düşük direniş, açık/kısa devre, yanıp sönen).
Hata öncesi konumlandırma (XHGG502A)TDR önceden konumlandırıcısını bağlayın. Düşük dirençli / açık hatalar için LV darbesini veya yüksek dirençli / flashover hataları için ARM çoklu darbeli ARC yansımasını kullanın.Enstrüman otomatik olarak güvenilir mesafe yorumu için tek bir HV dürtüsü için 8 dalga biçimi seti yakalar.
Rota Takibi ve Kablo Kimliği (XHGX507)Kablo borusunun tam yolunu izlemek, gömülme derinliğini ölçmek ve hedef kabloyu bir paketten kesin olarak tanımlamak için kablo borusunu belirleyiciyi kullanın.
Fırtına İmpulse Üretimi (XHHV535-4TSC)Seçilen gerilim seviyesinde periyodik yüksek voltaj dalgalanmaları uygulanarak, hatayı belirlemek için hata noktasında tespit edilebilir akustik ve elektromanyetik geçici sinyaller oluşturulur.
Kesin Noktalama (XHDD503C)Akustik-manetik işaretle işaretli kablo yolundan yürü.Monitör 4 eşzamanlı zaman farkı göstergeler , <0,2 m içinde.
Kablo Tamiri ve Tekrar Testİşaretlenmiş noktada tam olarak kazın, kabloyu onarın ve iş bütünlüğünü doğrulamak için son yalıtım testi ile servis restorasyonunu doğrulayın.

Sıkça Sorulan Sorular

S1: Geleneksel TDR'nin yapamadığı, çok patlamalı ARC yansıma yönteminin hangi hata türlerini ele alabilmesi?

XHGG502A'daki 8 impulslu ARC Yansıtıcı Yöntem (ARM), standart TDR altında zayıf veya belirsiz yansımalar üreten yüksek dirençli ve flashover hataları için özel olarak tasarlanmıştır.Kosinus salınım müdahalesiyle mücadele eden ikincil atış yöntemlerinden farklı olarak, ARM, tek bir HV dürtüsü başına 8 dalga biçimi seti yakalar. Kablo uzunluğundan, hata mesafesinden veya salınım süresinden bağımsız olarak birden fazla temiz, yorumlanabilir hata yankısı sağlar.Bu, özellikle kağıt yalıtımlı kablolarda su girişi hataları ve yüksek dirençli kablo hataları için etkilidir..

S2: Taşınabilir birimlere kıyasla tramvay tipi HV dalgalanma jeneratörünün avantajı nedir?

XHHV535-4TSC araba tasarımı, laboratuvar sınıfı bir dalgalanma jeneratörünün (2048 J 32 kV'de) yüksek enerji çıkışını saha hareketliliği ile birleştirir.≤130 kg) tek operatörün iş yerlerinde taşınmasını sağlarken, 3 hızlı anahtarlanabilir kondansatör bankası (4/16/64 μF) barındırır ve üç çalışma modu sağlar (tek tetikleyici), otomatik döngü 6 ′′ 7 saniye aralığında ve DC voltaj testine dayanır). Entegre otomatik boşaltma, sıfır başlangıç kilit ve IP54 kabın taşınabilir birimin güvenliğini ve yeteneklerini aşar.

S3: Bu sistem sahada tek bir teknisyen tarafından çalıştırılabilir mi?

Evet, her bir bileşen sezgisel dokunmatik ekran arayüzleri ile tek operatör kullanımı için tasarlanmıştır (10.1 inçlik ön konumlandırıcıda, 5 inçlik noktalayıcıda) ve grafik yönlendirme.XHGX507 kablo boru bulma bar grafiği sağlar, ok ve ses istekleri ️ bir kişi tüm rota izleme ve derinlik ölçüm iş akışını gerçekleştirebilir.Standart güvenlik protokollerine göre yüksek voltajlı operasyonlar sırasında güvenlik için iki kişilik bir ekip tavsiye edilir..

S4: Hangi eğitim, belgelendirme ve satış sonrası destek sağlanır?

XZH TEST, her sistemle ilgili kapsamlı İngilizce kullanım kılavuzları, yerleşik görevlendirme ve operatör eğitimi sağlar. 12 aylık standart garanti, üretim kusurlarını kapsar.,E-posta, video görüşme ve telefon yoluyla uzaktan teknik destek de dahil. Gerekli tüm aksesuarları tedarik ediyoruz: yüksek voltajlı çıkış kablosu (5 m),koruyucu topraklama kablosu (5 m), koplama klemleri (Φ150 mm), basamaklı voltaj algılama için A çerçeve, şarj cihazları ve bağlantı kabloları.

S5: Teslimat süresi, ambalaj ve tedarik kapasitesi nedir?

Standart teslimat, sipariş onayından sonra 5-8 iş günüdür.Her bir sistem bileşeni, güvenli uluslararası transit sağlamak için iç köpük yastığı ile desteklenmiş ihracat kalitesi ahşap kasalara ayrı ayrı paketlenmiştir.En az sipariş miktarı T / T ödeme şartları ile 1 ünitedir. Yıllık tedarik kapasitesi hem bireysel satın almalar hem de büyük ölçekli tedarik programları için kullanılabilirliği sağlayan 2000 set'tir.

Paketleme ve Teslimat

Ürün	Ayrıntılar
Paketleme	İçinde köpük yastığı bulunan, ihracat kalitesi donanımlı ahşap kabuklar
Teslim Zamanı	5 8 iş günü
Tedarik Kapasitesi	2Yılda 1000 set
Asgari Sipariş miktarı	1 birim
Ödeme Şartları	T/T
Garanti	12 ay
