Taşınabilir Ark Kablosu Hata Bulma Makinesi

Name: Taşınabilir Ark Kablosu Hata Bulma Makinesi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
Price: 15500 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE, ISO
Model numarası:	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE, ISO

Model numarası:

XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507

Model NO.:

XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507

Güç:

Elektrik

Özelleştirilmiş:

Özelleştirilmiş

Taşıma Paketi:

İhraç edilen tahta sandık

Ticari marka:

XZH Testi

Menşei:

Çin

Hs Kodu:

9031809090

Yetenek temini:

2000 pcs/yıl

Özelleştirme:

Mevcut

Satış sonrası servis:

Satış sonrası servis

Garanti:

12 ay

Vurgulamak:

High Light

Vurgulamak:

Taşınabilir Kablo Hata Algılama Makinesi

Yay Kablosu Hata Bulma Makinesi

Trading Information

Min sipariş miktarı:

1 Birim

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 adet/yıl

Ürün Tanımı

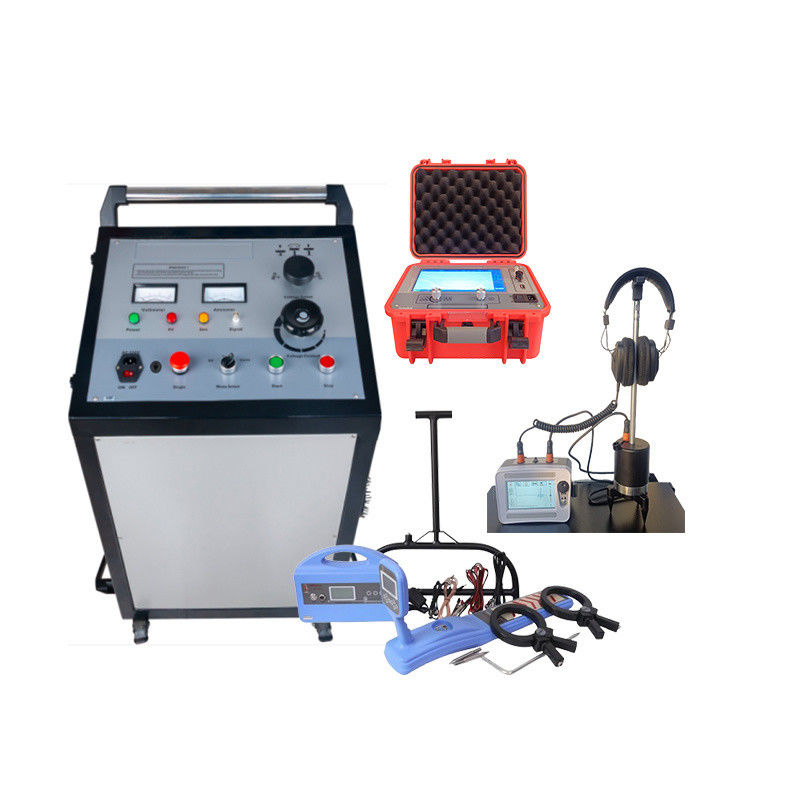

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
Yeraltı kablo arıza bulucu sistemi

Model numarası	Ürün adı
XHGG502A	Kablo arıza ön bulucu
XHDD503C	Kablo arıza noktalayıcı
XHGX507	Kablo arıza kapsamlı test cihazı
XHHV535-4TSC	Yüksek gerilim darbe jeneratörü

I. Sistem amacı:

Güç kablolarının ana yalıtım arızasını doğru ve hızlı bir şekilde tespit etmek; kablo uzunluğunu kalibre etmek; kablonun gömülü olduğu yönü ve derinliği doğru bir şekilde tespit etmek.
Kabloyu standart DC ile test etmek
Bir kablodaki Arıza Mesafesini Bulma.
Yerdeki kablo arızalarının Nokta Tespiti.
İzlemeyolu-yeraltı kabloları.
Bir kablo demetinden bir kablo seçme.

II. Sistem teknik açıklaması
1.Kablo arızasıön bulucu XHGG502A
Taşınabilir Ark Kablosu Hata Bulma Makinesi 0

Açıklama
Kablo arıza test cihazı, endüstriyel sınıf 10,1 inç dokunmatik entegre bir bilgisayar, basit bir işletim yazılımı arayüzü, endüstriyel sınıf entegre devreler ve cihazlar ve yerleşik büyük kapasiteli bir lityum iyon pil kullanır, bu da onu kararlı, güvenilir ve kullanımı kolay hale getirir.

Bu kablo arıza test cihazı, güç kablolarının durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Bu kablo arıza test cihazı, sinyal filtreleme, toplama, veri işleme, grafik görüntüleme ve grafik analizi elde etmek için modern elektronik teknolojisi ve bilgisayar teknolojisinin bir kombinasyonunu kullanır. Kablo hızı ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testi.

Bu kablo arıza test cihazı, güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış gömülü kabloların düşük dirençli, kısa devre, açık devre ve bağlantı kesintisi arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli flaşover. Ağ arızası.

Çalışma modu: TDR (düşük voltaj darbesi), ICE (Darbe akımı), ARM (Ark yansıma yöntemi).

Özellikler
• 10,1 inç tam renkli TFT dokunmatik ekran;
• Gömülü sistem, güvenli, kararlı ve basit ekran ve çalışma modu;
• Kablo dalga hızı, kablo uzunluğu ve arıza mesafesini test etme işlevi ile;
• Tamamen otomatik sürekli örnekleme, her zaman dalga formu yakalama, zamanında ve doğru.
• Otomatik test aralığı ayarı, otomatik dalga formu analizi ve test mesafesinin görüntülenmesi ile donatılmıştır.
• Tam İngilizce menü, dokunmatik ve kodlanmış düğmelerin iki çalışma yöntemi, basit, hızlı ve güvenilir.
• Düşük voltaj darbe yöntemi, yüksek voltaj flaşover yöntemi ve çoklu darbe yöntemi (8 kez) test teknolojisi ile donatılmıştır, dalga formu düzgün ve yorumlanması kolaydır.
• Çoklu darbe yöntemi kullanıldığında, otomatik mesafe testi, manuel analiz ve mesafe ölçümü için uygun olan 8 grup yüksek ve alçak gerilim dalga formu karşılaştırmalarını görüntülemek için bir darbe kuplörü ile kullanılır.
• Cihaz, kullanıcıların dalga formu dosyalarını yönetmesini ve arşivlemesini kolaylaştıran güçlü veri işleme yeteneklerine sahiptir.
• Büyük bir test dalga formu depolama işlevine sahiptir: Sahada test edilen dalga formları, istenildiği zaman geri çağırma ve gözlem için Çince adlandırma ile belirtilen sıraya göre cihaza kolayca kaydedilebilir; 8.000'den fazla düşük voltaj darbeleri ve yüksek voltaj flaşover dalga formu kaydı ve çoklu darbeler 250'den fazla dalga formu kaydı kaydedilebilir ve dalga formu dosyaları, USB iletişimi kullanılarak yönetim ve analiz için bilgisayar yazılımına aktarılabilir.
• Ultra yüksek parlaklık, LED arka ışık parlaklığı 280nit'e ulaşır, çözünürlük 1024*600, doğrudan güneş ışığına maruz kalan ortamlarda kullanım için uygundur.
Taşınabilir Ark Kablosu Hata Bulma Makinesi 1

Teknik özellik

Örnekleme frekansı	1MHz~400MHz
Düşük voltaj darbe genliği	300V±15%
Menzil aralığı	≥120km
Test aralığı	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Darbe genişliği	0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
Minimum çözünürlük	0.07m
Test kör alanı	≤10m
Ölçüm hatası	≤±(0.5%×L+1m), L kablo uzunluğudur
Güç kaynağı modu	şarj AC110V~240V, 50Hz/60Hz
Darbe kuplörü dayanım gerilimi	DC 35kV
Hacim ve ağırlık	L358mm×G284mm×Y168mm-4.7kg
Çalışma koşulları	Sıcaklık -20ºC~+65ºC, bağıl nem %90, atmosfer basıncı 750±30mmHg

2. Kablo arızasınokta tespitibulucu(XHDD503C)

Açıklama
Kablo arıza konumlandırma cihazı, güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Elektronik flaşover, darbe deşarj jeneratörü tarafından üretilir, ilgili prob tarafından toplanır ve yükseltilir ve arıza noktasının kesin konumu işitsel ve görsel yargı ile belirlenir. Kaba ölçüm aralığında kablo arıza noktasının hassas konumlandırmasını tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazdır. Konumlandırma teknolojisi, yol yardımlı test ve diğer teknolojileri entegre ederek, kablo arıza konumlandırmasını verimli ve doğru bir şekilde tamamlamak için çoklu test modları ve zengin ve çeşitli istem bilgileri sağlar.
Bu sabit nokta cihazı, güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış gömülü kabloların düşük dirençli, kısa devre, açık devre ve bağlantı kesintisi arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli flaşover arızası.

Özellikler
1. 5 inç dokunmatik yüksek parlaklıklı LCD, güneş ışığı altında görünürlük sağlar.
2. Akustik ve manyetik zaman farkını otomatik olarak hesaplamak için akustik ve manyetik senkronizasyon teknolojisini benimseyin.
3. Akustik sinyalin ve manyetik sinyalin kazanç değeri ve tetikleme değeri, çeşitli ortamlara uyum sağlamak için manuel olarak ayarlanabilir.
4. Arka plan gürültüsü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemleri arasından seçim yapabilir.
5. BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma işlevlerine sahiptir.
6. Yol sapması göstergesine sahiptir.
7. Çok katmanlı fiziksel izolasyon sinyal sensörleri, su geçirmezlik derecesi IP65 ile donatılmıştır.
8. Dahili büyük kapasiteli lityum pil, uzun bekleme süresi, hızlı şarj cihazı ile donatılmıştır.
9. Küçük ve hafif, kullanımı kolay ve basit insan-makine arayüzü.

Teknik göstergeler

1	Filtre parametreleri	Tüm geçiş: 100Hz~1600Hz. Düşük geçiş: 100Hz~300Hz. Qualcomm: 160Hz~1600Hz. Bant geçişi: 200Hz~600Hz.
2	Kanal kazancı	8 seviye ayarlanabilir.
3	Manyetik kanal kazancı	8 seviye ayarlanabilir.
4	Çıkış kazancı	16 seviye (0~112db)
5	Çıkış empedansı	350Ω
6	Akustomanyetik konumlandırma doğruluğu	0,2 m'den az.
7	Yol tanımlama doğruluğu	0,5 m'den az.
8	Güç kaynağı	4*18650 standart lityum piller.
9	Bekleme süresi	8 saatten fazla.
10	Hacim	428L×350G×230Y
11	Ağırlık	6,5 kg.
12	Ortam sıcaklığı	-25~65ºC; Bağıl nem: ≤%90.

3. Kablo güzergah izleyici (Kablo arıza kapsamlı test cihazı) (XHGX507)
Taşınabilir Ark Kablosu Hata Bulma Makinesi 5

Açıklama
XHGX507 yeraltı kablo boru hattı bulucu, esas olarak kablo arıza konumlandırması, kablo tanımlaması, kablo yolu ve derinlik ölçümü için kullanılır. Geçmişte yalnızca birkaç cihaz seti tarafından gerçekleştirilebilen görevleri tamamlayabilir.

Çalışma prensibi
Yeraltı kablo boru hattı bulucu, elektromanyetik indüksiyon yöntemine ve iletişim prensibinin uygulanmasına dayanarak tasarlanmıştır.

1. Elektromanyetik sinyal, verici tarafından üretilir ve sinyal, farklı iletim bağlantı yöntemleri aracılığıyla test altındaki yeraltı kablosuna iletilir.

2. Yeraltı kablosu elektromanyetik sinyali indükledikten sonra, kablo üzerinde bir indüklenmiş akım üretilir ve indüklenmiş akım kablo boyunca mesafeye yayılır.

3. Akım yayılımı sürecinde, elektromanyetik dalgalar yeraltı kablosu aracılığıyla yere yayılır. Alıcı yerde algıladığında, elektromanyetik dalga sinyali kablonun üzerindeki yerde alınacaktır.

4. Yeraltı kablosunun konumu, yönü ve arızası, alınan sinyal gücündeki değişiklik ile değerlendirilebilir.

Özellikler
Geniş ekranlı LCD, sinyal gücünü görüntüler ve çubuk, oklar ve sesli uyarılar, operatörün kablonun yeraltı konumunu ve arıza noktasını değerlendirmesini kolaylaştırır. Bir kişi hepsini yapabilir.

Tamamen dijital tasarım, net geniş ekranlı LCD grafik ekran ve güvenilir konumlandırma

Taşınabilir ve hafif, taşıması kolay

Dahili şarj edilebilir pil

Kablo döngü direncini ölçmek için dahili ohmmetre

2MΩ'ya kadar yalıtım arızalarını tespit etmek için kullanılabilir

Gece çalışmasına uyum sağlamak için arka ışık fonksiyonu ile

Kablo döngü direncini ölçmek için dahili ohmmetre

Kablo derinliğini ve akımını görüntüleyin

Taşınabilir Ark Kablosu Hata Bulma Makinesi 6

Ana bileşenler
Bu kablo boru hattı bulucu, esas olarak verici ve alıcıdan oluşur, iki kelepçe, bir A çerçevesi ve gerekli bağlantı telleri aksesuarlarıyla.
Teknik Parametreler
Verici

Çalışma frekansı	düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz)
Çalışma modu	doğrudan bağlantı yöntemi, bağlantı yöntemi (kumpas yöntemi), indüksiyon yöntemi
Eşleşen yük	5 ohm-3000 ohm
Empedans ekranı	5 basamak
Aşırı ısınma ve aşırı akım	otomatik koruma
Güç çıkışı	düşük vites, orta vites, yüksek vites

Alıcı

Çalışma frekansı	düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz), Pasif frekans 50Hz
Anten modu	vadi yöntemi (sıfır değer modu), tepe yöntemi (tepe modu), kademeli voltaj yöntemi ve kelepçe akım yöntemi (A çerçevesi)
Akım göstergesi	test altındaki kablonun etkin akım değerini görüntüleyin (birim: mA)
Çalışma sıcaklığı	-10ºC+55ºC
Güç göstergesi	grafik ekran
Pil ömrü	sürekli çalışma> 8 saat: aralıklı çalışma> 16 saat
Sinyal gücü göstergesi	merdiven diyagramı, dijital aralık 0-999
Kazanç kontrolü	manuel ayar, 100dB'lik dinamik aralık
Algılama derinliği	maksimum algılama derinliği yaklaşık 10 metredir
Maksimum algılama mesafesi	İyi yalıtıma sahip kablo, doğrudan bağlantı yönteminde 15 km'ye kadar olabilir
Derinlik ölçümü	üç basamak görüntülemek için derinlik tuşuna basın, maksimum derinlik 10 metreye kadar ölçülebilir
Doğruluk	Düşük frekans: ±(1-5)%≤2.5m Radyo frekansı: ±(5-12)%≤2.5m

Paket listesi

Öğe	Adı	Adet.
1	Alıcı	1
2	Verici	1
3	Doğrudan bağlantı sinyal hattı	1
4	Bağlantı hattı	1
5	Topraklama pimi	1
6	Şarj cihazı	1
7	Topraklama teli	1
8	A çerçevesi	1
9	A çerçevesi bağlantı hattı	1
10	A çerçevesi prob pimi	2
11	İletim kelepçesi	1
12	Alıcı kelepçesi	1

Uygulama durumu
Taşınabilir Ark Kablosu Hata Bulma Makinesi 7

XHHV535-4TSC Arabası Yüksek Voltaj Darbe Jeneratörü

Açıklama

XHHV535-4TSC yüksek gerilim darbe jeneratörü düşük ve yüksek gerilim kablo arıza testinde darbe deşarjı ve dayanım gerilimi testinde kullanılabilir. Yüksek hassasiyetli test kablosu arıza örnekleme dalga formu modülü ve küçük transformatör içeride kuruludur, bu da gerçekten darbeden zarar görmeme etkisini elde edebilir ve ayrıca otomatik zamanlama darbesi, manuel darbe ve dayanım gerilimi testi işlevlerine sahiptir.

Bu cihaz, bir kart tipi yüksek kaliteli deneysel cihaza yüksek gerilim DC kaynağı, enerji depolama kondansatörü, deşarj topu cihazı, otomatik deşarj cihazı ve gerilim seviyesi anahtarlama cihazını entegre eder. Bir kart tipi yüksek kaliteli deneysel cihazdır. Ekipman, geleneksel deneysel cihazların kullanım kolaylığı, taşınabilirlik, güvenlik ve güvenilirlik sorunlarını tamamen çözer.

XHHV535-4TSC kart tipi yüksek gerilim darbe jeneratörü kullanımdayken, fonksiyon anahtarını seçtikten sonra, yüksek gerilim yükseltme çalışmasını gerçekleştirmek için başlat düğmesine basın. Kullanımdan sonra, durdurma düğmesine basın ve dahili sistem, akümülatördeki kalan yüksek gerilimi otomatik olarak serbest bırakacaktır.

Teknik parametreler

Darbe yüksek gerilimi	0~32kV, 0~16kV, 0~8kV üç vitesli ayar
Yüksek gerilim kısmi basınç	1.5 seviye
Dahili kondansatör	4μF/32kV,16μF/16kV,64μF/8kV Ayarlanabilir üç hızlı ayar
Deşarj gücü	0-2048J her gerilim seviyesinde
Darbe gücü	2KVA
Yanma akımı	60m A @32kV, 120mA@16kV, 240mA@32kV
Çıkış gerilimi polaritesi	negatif polarite
Darbe süresi	yaklaşık 6-7 otomatik darbe için saniye, manuel için keyfi kontrol süresi darbe
Gösterge	Yüksek gerilim tarafı gerilim ölçümü, çıkış geriliminin ve akımının gerçek zamanlı göstergesi
Çalışma modu	Tek tetikleme, döngü, DC
DC dayanım gerilimi testi	Çıkış gerilimi ayarı ve gösterge aralığı 0-32KV, Çıkış akımı gösterge aralığı 0-20A
Güvenli koruma	Sıfır başlatma koruma fonksiyonu ile, güvenli ve güvenilir. Aşırı gerilim, Aşırı akım, Aşırı ısınma koruması. Çalıştıktan sonra otomatik deşarj.
Bağlantı kablosu	Yüksek gerilim çıkış kablosu: 5m, Koruyucu topraklama kablosu:5m, güç kablosu: 3m
Aşırı sıcaklık koruması	85ºC
Hacim (mm)	550U×500G×1000Y
Ağırlık	1'den fazla değil30kg
Güç kaynağı	AC220V±%10, 50Hz±2Hz
Ortam sıcaklığı	-20~+50ºC
Koruma derecesi	IP54'ten düşük değil
Sertifika	CE ISO
