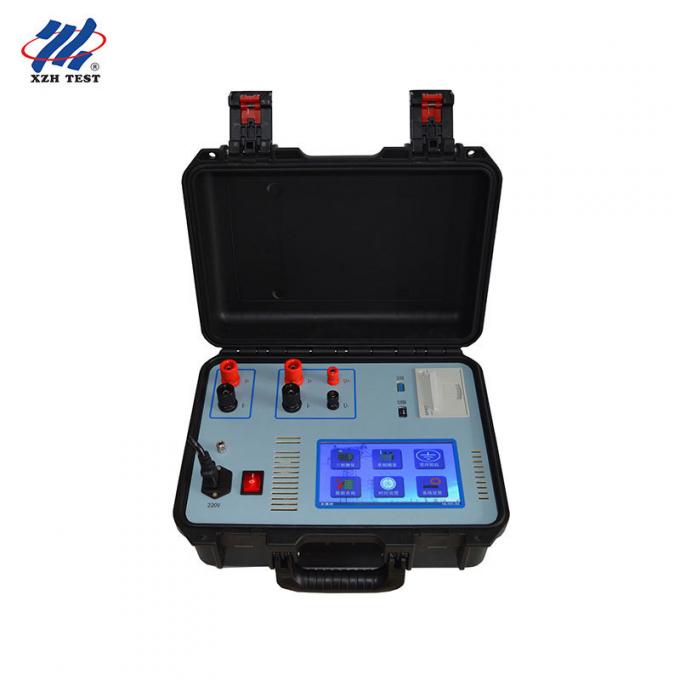

Transformör Düşük Voltajlı Kısa Dönem İmpedans DeneyiciXHZK1620
Ürün Genel Görünümü
Kısa devre impedansı, transformatör sargısının bütünlüğünü değerlendirmek için temel bir parametredir.Kısa devre impedans yöntemi, sarma deformasyonunu tespit etmek için geleneksel ve en güvenilir yaklaşımdır., ve GB1094.5-2003 ve IEC60076-5:2000 standartlarına göre,Transformör sargılarının mekanik deformasyon geçirmiş olup olmadığını belirlemek için tek kriter kısa devre reaktansi değişimi. XHZK1620 Düşük Voltajlı Kısa Döngü Impedans Testi, karmaşık harici ekipmanlara ihtiyaç duyulmamasını ortadan kaldırarak bu kritik teşhis yöntemini otomatik hassasiyetle uyguluyor.
Tamamen tek fazlı 220V AC kaynağından (veya ağ enerjisi kullanılamıyorsa küçük 500VA çevrimiçi UPS),XHZK1620, üç fazlı ölçümleri tek bir otomatik dizide tamamlar., bir kez çalıştırılır ve enstrüman otomatik olarak tüm fazlar için kısa devre impedansı, kısa devre reaktansı ve üç fazlı impedans voltajını ölçer ve gösterir.2 derecelik voltaj/akım doğruluğu, otomatik frekans düzeltmesi, ve 1000+ sonucu uçucu olmayan depolama, üretim, devreye alma,ve önleyici bakım uygulamaları.
Temel Özellikler
- Tek fazlı 220V çalışması:Sadece standart ağ güç kullanılarak üç fazlı ölçümü tamamlayın. Dış gerilim düzenleyicileri veya yardımcı ekipman gerekmez.Şebeke erişimi olmayan saha siteleri için küçük 500VA çevrimiçi UPS ile uyumludur
- Tek tıklama otomatik ölçüm:Tek kablo bağlantısı, tek başlatma komutu, enstrüman otomatik olarak üç aşamayı da takip eder ve operatör müdahalesi olmadan sonuçları gösterir.
- Çift Güç Modu:İç güç modu, aygıtın yerleşik kaynağını kullanır; harici güç modu, özel test gereksinimleri için voltaj düzenleyicisi girişini kabul eder
- Parametreler için kapsamlı bir görüntü:Aynı anda, impedans ve reaktans değerlerinin yanı sıra her test aşaması için voltaj, akım, güç ve frekans ölçer ve gösterir.
- Otomatik frekans düzeltmesi:Ana ağ frekans dalgalanmaları için gerçek zamanlı telafi, dengesiz ağ koşullarından kaynaklanan ölçüm hatalarını ortadan kaldırır
- 0.2-Sınıf Doğruluk:Güvenilir sarma deformasyon değerlendirmesi için 0.5 derece impedans ve güç analizi ile yüksek doğruluklu voltaj ve akım ölçümü (0.2 derece)
- 1000 + Sonuç Depolama:Kalıcı takvim ve saatli kalıcı olmayan kalıcı kalıcı hafıza, güç olmadan süresiz olarak korunur
- Büyük LCD ekran:Yüksek kontrastlı ekran, uluslararası dağıtım için Çin/İngiliz menüsü navigasyonu ve sezgisel işletim istekleri
- Dahili termal yazıcı:Belgelendirme ve raporlama amacıyla deneme sonuçlarının hemen yerinde basılması
- Taşınabilir ve hafif:Güvenilir saha ve laboratuvar kullanımı için sağlam yapıyla kompakt 8 kg tasarım (350x270x170mm)
Teknik özellikler
| Ölçüm Performansı |
| Voltaj aralığı |
20V ~ 400V |
| Mevcut Aralık |
0.5A ~ 10A |
| Voltaj / Akım Doğruluğu |
0.2 sınıf |
| Impedans Doğruluğu |
0.5 derece |
| Güç Doğruluğu |
0.5 derece (cosφ>0.15) |
| Ölçme Yeteneği |
| Birincil parametreler |
Kısa devre impedansı, kısa devre reaktansi, üç fazlı impedans voltajı |
| Yardımcı Ekran |
Voltaj, akım, güç, frekans (faza başına) |
| Referans Standartları |
GB1094.5-2003, IEC60076-5:2000 |
| Frekans Düzeltmesi |
Otomatik Gerçek Zamanlı Telafi |
| Güç ve Arayüz |
| Güç kaynağı |
Tek fazlı AC 220V (iç veya dış gerilim düzenleyicisi) |
| Alternatif Güç |
500VA çevrimiçi UPS ile uyumlu |
| Görüntüle |
Büyük LCD (Çin/İngilizce) |
| Veri Depolama |
1000'den fazla sonuç, uçucu olmayan hafıza, kalıcı takvim |
| Yazıcı |
Dahili termal yazıcı |
| Fiziksel Özellikler |
| Boyutları |
350 × 270 × 170 mm |
| Ağırlık |
8kg |
Sıkça Sorulan Sorular
S1: Neden kısa devre impedans testi, transformatör sarma değerlendirmesi için kritiktir?
Kısa devre impedansı, transformatör sargılarında mekanik deformasyon tespit etmek için kesin bir parametredir. GB1094.5-2003 ve IEC60076-5'e göre:2000, kısa devre reaktansındaki herhangi bir önemli değişiklik, dıştan görülemeyen, ancak hata koşullarında felaketli bir arızaya yol açabilecek bir durum olan sarma deformasyonunu gösterir.Taşıma hasarı nedeniyle sarma deformasyonu meydana gelebilirXHZK1620, planlanmamış kesintilere neden olmadan önce bu koşulları tanımlamak için hızlı, invaziv olmayan impedans ölçümü sağlar.Transformörü devreye sokmak için gerekli bir araç haline getirmek, hata sonrası değerlendirme ve önleyici bakım programları.
S2: XHZK1620, geleneksel impedans ölçüm yöntemleriyle karşılaştırıldığında saha testini nasıl basitleştirir?
Geleneksel kısa devre impedans ölçümü harici voltaj düzenleyicileri, güç kaynakları, birden fazla ölçüm aracı ve karmaşık çok aşamalı manuel prosedürler gerektirir.XHZK1620 tüm bunları ortadan kaldırır ̇ testin dönüştürücüye bir kez götürdüğü bağlantı, basın başlatın ve enstrüman otomatik olarak üç aşamada da sıralanır, kısa devre impedansı, reaktansı ve impedans voltajını ölçer ve gösterir.İç güç kaynağı standart bir 220V prizinden gerekli tüm heyecan sağlar, ve otomatik frekans düzeltmesi şebeke istikrarsızlığını telafi eder. Ana güç olmayan uzak siteler için, kompakt bir 500VA çevrimiçi UPS, tüm testi güçlendirmek için yeterlidir.
S3: İç ve dış güç kaynağı modları arasındaki fark nedir?
İç güç modu, cihazın dahili düzenlenmiş kaynağını kullanır ve herhangi bir harici yardımcı ekipman olmadan otomatik olarak çıkış voltajını ve akımı kontrol eder.Dış güç modu, dış bir voltaj düzenleyicisinden giriş kabul eder., standart olmayan gerilim seviyeleri gerektiren özel test senaryoları için veya daha yüksek uyarılma akımı gerektiren çok büyük güç transformatörlerini test ederken daha fazla esneklik sağlar.Her iki mod da XHZK1620'nin otomatik frekans düzeltmesinden ve tek tıklamayla üç fazlı sıralamadan yararlanmaktadır..
S4: Otomatik frekans düzeltmesi ölçüm güvenilirliğini nasıl artırır?
Transformör kısa devre impedansı ölçümleri frekans bağımlıdır, küçük şebeke frekans dalgalanmaları bile önemli hatalar getirebilir.XHZK1620, güç kaynağı frekansını sürekli olarak izler ve tüm impedans ve reaktans hesaplamalarına gerçek zamanlı matematiksel düzeltme uygular.Bu, dengesiz jeneratörlerden veya düşük şebeke kalitesi olan bölgelerde çalıştırıldığında bile ölçüm doğruluğunu sağlar.Kontrol edilen laboratuvar gücünün kullanılamadığı saha ortamlarında büyük bir ölçüm belirsizlik kaynağının ortadan kaldırılması.
S5: XHZK1620 için MOQ, garanti kapsamı ve eklenen aksesuarlar nelerdir?
En az sipariş miktarı T / T üzerinden ödeme ile 1 ünitedir. Standart teslimat 5-8 iş günü içerir.Tam test kurşun seti, güç kablosu, termal yazıcı kağıt ruloları, yedek sigortalar ve kapsamlı bir kullanıcı kılavuzu.Yıllık tedarik kapasitesi 1'e ulaştıSeri fiyatlandırması veya teknik danışmanlık için lütfen satış ekibimizle iletişime geçin.
