Çapraz Bağlantı Sistemi Testleri ve EHV Kablosu Teslim Etme için Kablo Dış Kablo Hata Bulucusu XHHD523L

110kV ve üzeri nominal tek çekirdekli yüksek gerilim kablolarında, metalik kılıf hem elektrostatik kalkan hem de arıza akımı dönüş yolu olarak görev yapar. Dolaşan akım kayıplarını en aza indirmek için, bu kılıflar kablo güzergahı boyunca düzenli aralıklarla — tipik olarak tam bir transpozisyon döngüsü için her 500-1000 metrede bir — bağlantı kutuları aracılığıyla çapraz bağlı düzenlemelerde yapılandırılır. Her bağlantı kutusu, geçici aşırı gerilim olayları sırasında kılıf yalıtımını korumak için takılan Dalgalanma Gerilim Sınırlayıcıları (SVL'ler) ile üç fazlı kılıfları belirli bir dönme düzeninde bağlar.

Bu çapraz bağlantı sistemi benzersiz bir test zorluğu sunar: kılıf baştan sona tek bir sürekli iletken değil, gömülü bağlantı kutuları aracılığıyla birbirine bağlanmış segmentli bir ağdır. Bu ağdaki herhangi bir kılıf arızası — ister kablonun dış ceketinde, ister bir bağlantı kutusunun içinde, ister bir SVL boyunca olsun — yalnızca kablo terminallerinden ölçüldüğünde yanıltıcı test sonuçları üretebilir. XHHD523L, bir kılıf kusurunun varlığını belirlemek için DC dayanım kapasitesini ve çapraz bağlı ağdaki kusurun tam olarak nerede bulunduğunu tespit etmek için adım voltajı tespit kapasitesini sağlayarak bu sorunu ele alır.

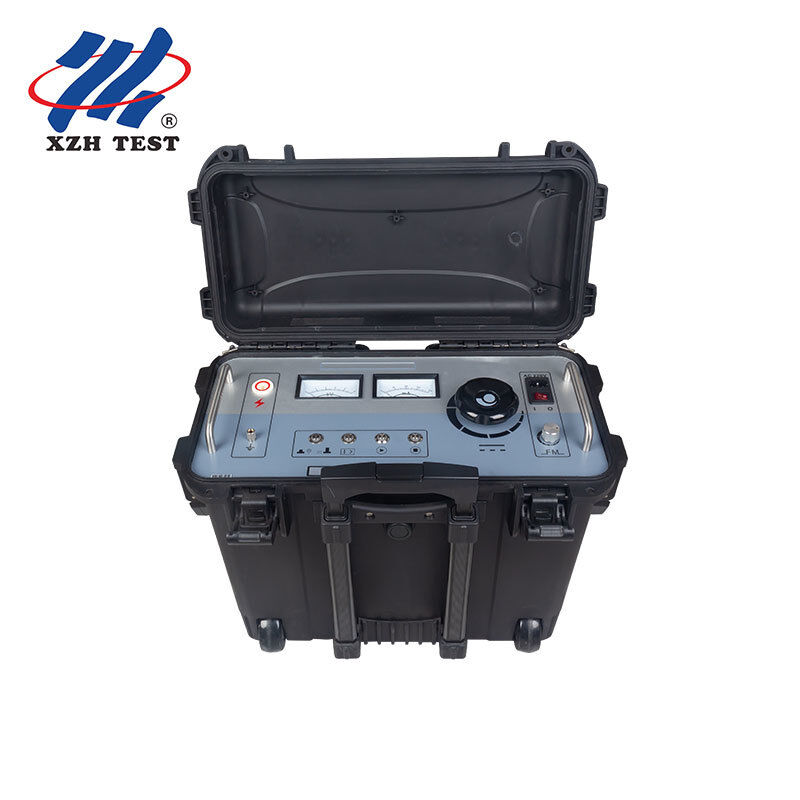

XHHD523L ön paneli, saha dağıtımı sırasında operatör hatasını en aza indiren soldan sağa bir çalışma akışında düzenlenmiştir:

1. HV Çıkış Terminali: Test edilen kablo kılıfı için özel DC yüksek gerilim çıkış bağlantısı
2. kV Voltaj Ölçer: Gerçek zamanlı yüksek gerilim çıkış göstergesi
3. mA Ampermetre: Çıkış akımı izleme — dayanım testi sırasında anormal kaçakları tespit etmek için önemlidir
4. Sistem Sigortası: 220VAC güç kaynağı sigortası — harici soket aracılığıyla kullanıcı tarafından değiştirilebilir
5. AC Güç Girişi: 220VAC cihaz kaynağı için IEC güç soketi
6. Güç Anahtarı: I = AC ile çalışıyor, 0 = kapalı
7. Frekans Ayarı: Konumlandırma modunda darbe çıkış frekansını ayarlar (0.2Hz-5Hz aralığı)
8. Voltaj Ayarı: Sıfır konumu başlatma — HV'nin enerjilendirilmesinden önce tamamen saat yönünün tersine olmalıdır (başlat düğmesi yanar). Saat yönünde döndürmek çıkışı 0'dan 10kV'a çıkarır
9. HV Durdurma Düğmesi: HV çıkışını keser ve otomatik kapasitör boşalmasını tetikler. Çıkış güvenli bir şekilde sıfırdayken HV göstergesi söner
10. HV Başlatma Düğmesi: Yalnızca voltaj ayarı sıfır konumundayken etkilidir (düğme yanar). HV çıkışını enerjilendirmek için basın
11. Aşırı Akım Koruma Anahtarı: Mavi LED yanıyor = aşırı akım koruması aktif, LED kapalı = koruma devre dışı
12. Mod Geçiş Düğmesi: Kırmızı LED = dayanım voltajı modu, Yeşil LED = arıza konumlama modu. Modlar arasında tek tuşla geçiş
13. Topraklama Kolonu: Cihaz topraklama noktası — çalıştırmadan önce doğrulanmış istasyon toprağına bağlanmalıdır

1. İzole Et ve Hazırla: Kablo devresini enerjisiz bırakın. Test edilen segmentin her iki ucundaki çapraz bağlantı kutularını açın. Bu, bireysel değerlendirme için kılıf bölümünü izole eder — birbirine bağlı sağlıklı bir segmentin bitişik bir segmentteki arızayı maskeleyebileceği için önemlidir
2. Segment Tanımlama: Erişilebilir her bağlantı kutusunda, test edilecek kılıf segmentini tanımlayın. Test raporunuz için segment uzunluğunu ve bağlantı kutusu kimliğini kaydedin
3. DC Dayanım Testi: XHHD523L'yi izole edilmiş kılıf segmentine bağlayın. Dayanım modunda (kırmızı LED), GB50150-2006'ya göre 10kV DC uygulayın. Kılıf bozulmasını gösteren anormal kaçak akım için mA ölçerini izleyin
4. Arıza Değerlendirmesi: Dayanım testi geçerse (kaçak spesifikasyon dahilinde), sonucu kaydedin ve bir sonraki segmente geçin. Kılıf arızalanırsa, konumlandırma sırasında referans olarak kaçak akım seviyesini not edin
5. Mod Değiştirme ve Konumlandırma: Konumlandırma moduna (yeşil LED) geçin. Kablo uzunluğu için optimum frekansta 0-10kV kare dalga sinyalini enjekte edin. A-çerçeve alıcısını bağlantı kutuları arasındaki kablo güzergahı boyunca konuşlandırın — alıcının mikro-ampermetresi sizi tam arıza konumuna yönlendirir
6. Kaz ve Onar: Adım voltajı yöntemi tipik olarak kusuru 1 metrelik bir yarıçap içinde tespit eder. Belirtilen konumda kazı yapın, kılıf onarımını gerçekleştirin (dış ceket yaması veya kablo bağlantı değişimi) ve restorasyonun doğrulanması için DC dayanım testini tekrarlayın

Yüzlerce kilometre 110kV-500kV kablo devresinden sorumlu bir iletim varlığı yöneticisi için, kılıf durumu verileri sadece bir test sonucu değildir — gelecekteki bakım harcamaları için önde gelen göstergedir. Kılıfı bozulmuş bir kablo, ekran korozyonu, olası ekran arızası ve nihayetinde zorunlu kesinti için geri sayımda olan bir kablodur. XHHD523L, duruma dayalı bir bakım stratejisi sağlar:

• Temel Devreye Alma Verileri: Her yeni kablo devresi için devir teslimde kılıf bütünlüğü temel çizgileri oluşturun — tüm gelecekteki önleyici bakım testleri için bir referans oluşturun
• Planlanmış Önleyici Testler: Servis halindeki devrelerde yıllık veya iki yılda bir yapılan kılıf dayanım testleri, arıza eşiklerine ulaşmadan önce bozulma eğilimlerini tespit eder
• Hedeflenmiş Onarımlar: Bir kılıf kusuru tespit edildiğinde, kör kazı veya tam kablo değişimi ile karşılaştırıldığında onarım maliyetlerini büyüklük mertebesinde azaltarak — tüm kablo bölümünü değiştirmek yerine hassas bir şekilde tespit edin
