Taşınabilir Güç HV Yeraltı Kablo Kablosu Hata Noktası Bulma Aracı

Kentsel ağ dönüşümünün tam olarak uygulanmasıyla birlikte, birçok güç kaynağı bürosu, inşaat tarafı ve hatta tasarım birimleri ilk kez 110kV XLPE kablolarıyla karşılaştı.Zaman kısıtlamaları ve yetersiz deneyim nedeniyle, birçok kablo dayanıklılık voltaj testini geçemedi (10kV/ 1 dakikalık).

Şu anda, dış kabukların çoğu, fabrikada DC 25kV / 5min dayanıklılık voltaj testini geçen HDPE kabuk malzemesinden yapılmıştır ve sızıntı akımı onlarca μA kadar düşüktür.Bu yüzden..., döşeme sonrası kusurların çoğu döşeme sırasında dış kuvvetlerin hasar vermesi, toprağın dolması ve örtülmesi de dahil olmak üzere meydana gelir.Yerleme kutusundaki su- Asıl kusurun bozulması; yerleşim telinin ikili bölümünün nemle nüfuz edilmesi yalıtım direncini azaltır vb.Bazen kablo çok derine gömülmüş ya da çevre koşulları karmaşık olduğu için.Bu nedenle tespit etmek çok zor ve bazı kusurlar uzun yıllar sonra çözülemez, operasyon için gizli tehlikeler bırakır.

Yüksek voltajlı kablo dış kablosunun hata dedektörünün çıkış voltajı 10KV ve daha düşüktür.Kablo dış örtüsünün teslim testi ve çapraz bağlantı sistemleri için uygun önleyici test ve kablonun dış örtüsünün hatalı yeri dahil olmak üzere.

Hızlı ve doğru gizli tehlikeleri bulmak10kV-500kVTek çekirdekli ve üç çekirdekli yüksek gerilimli ve ultra yüksek gerilimli kabloDış kabuk topraklama hataları ve büyük sızıntı akımlarıAynı zamanda, yüksek yoğunluklu polietilen ve polivinil klorür kablo dış kapaklarında 5kV-10kV yapabilir.1 Dakikada DC gerilim testine dayanabilir10kv-500kv tek çekirdekli ve üç çekirdekli yüksek gerilimli ve ultra yüksek gerilimli kablo işletme ünitelerinin kablo ekipmanlarının bakımına gerekli özel bir araçtır.ultra yüksek voltajlı kablo mühendisliği şirketleri, ve çeşitli güç aktarımı ve dönüşüm mühendisliği şirketleri.

Ana özellikleri

1 aşırı akım, aşırı voltaj, aşırı ısınma otomatik koruma fonksiyonu ile;

2 Sıfır başlangıç koruması ile daha güvenli ve güvenilir;

3 Eşsiz kendi kendine boşaltma tasarımı, yüksek voltaj çıkışı kesildiği sürece, yüksek voltajın kendisi sıfır olacaktır;

4 akım ve voltaj çift göstergeli, sezgisel ve net bir gösterge ile;

5Konumlandırma modu ve dayanıklılık voltaj modu arasındaki tek tuşlu anahtar, kolay ve hızlı;

6 Test aralığında kör nokta yoktur.

7Alıcı hassasiyeti ayarlanabilir, konumlandırma için daha uygun;

8 Aşırı akım koruma anahtarı fonksiyonu, dayanıklı voltaj modu ve konumlandırma modu kullanımı kolaydır.

Teknik veriler

1 Giriş voltajı: 220V (± 10%), 50Hz (± 2Hz);

2 Çıkış voltajı: 0 ~ 10kV (kare dalga) ayarlanabilir;

3 Çıkış akımı: 0~200mA;

4 Çıkış kapasitesi: 2kVA;

5 Frekans ayarlama: Min: 0.2Hz, Max: 5Hz (menzil ayarlanabilir).

Aracın bileşimi

1 Kablo dış kablosunun hatayı tespit edici: hatayı belirleyen bir ünite veya gerilim testine dayanır.

2 Yüksek voltajlı bağlantı hattı: ana bilgisayarın yüksek voltajlı çıkış ucunu ve test edilen kablo çekirdeğini bağlayın.

3 Güç kablosu: aygıtın çalışma güç kablosu;

4 Alıcı: Hata tespit edildiğinde sinyali alan birim;

5 sigorta: 8A sigorta kullanılır, AC220V güç kaynağı sistemi yedek sigorta;

6 toprak kablosu: cihazın toprak kablosu;

7 Alıcı klem: alıcı klem;

8 Bir alt raf: adım gerilim yönteminde kullanılır.

Paket listesi

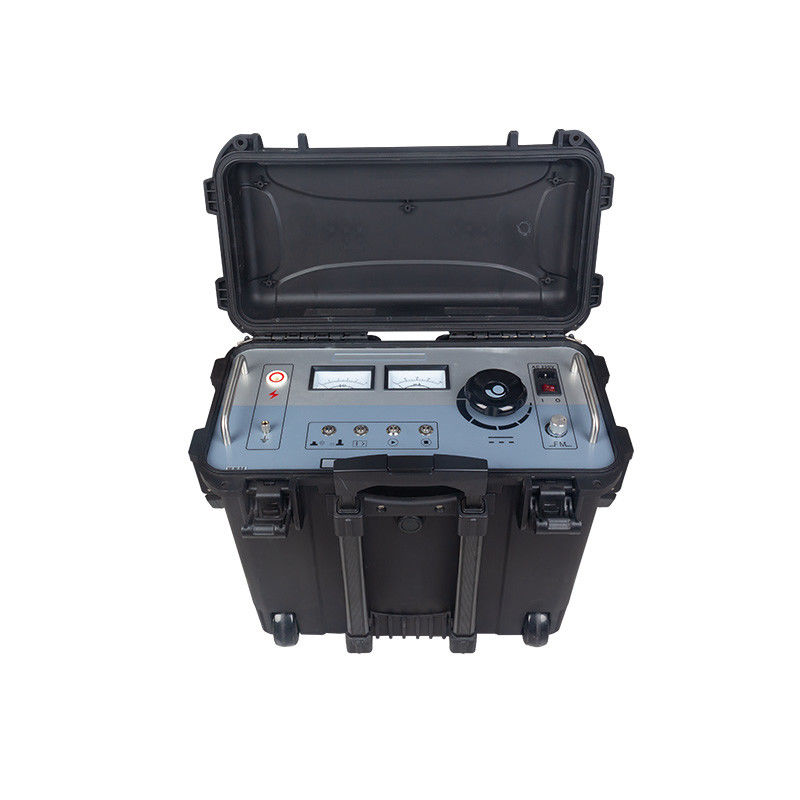

İşlem arayüzü tanıtımı

①Yüksek gerilim çıkışı: özel DC yüksek gerilim çıkış terminali;

②Voltölçer: yüksek gerilim çıkış voltajı gösterir kV metre;

③Ammeter: mA metreyi gösteren çıkış akımı;

④Sigorta soketi: 220VAC güç kaynağı sisteminin sigortasının yerleştirildiği yer.

⑤Güç soketi: cihazın çalışma güç kaynağı, 220VAC bağlantı portu;

⑥Güç anahtarı: "I vites" sistemde AC220V güç kaynağı kullanır; "0 vites" kapatılır;

⑦konumlandırma modunda frekans ayarlama: konumlandırma modunda darbe çıkış frekansını ayarlayın;

⑧Voltaj ayarlama: Cihazı çalıştırdıktan sonra, öncelikle düğmeyi saat doğrultusunda sona doğru çevirmelisiniz. Yüksek voltajlı başlangıç düğmesi ışığı açık olduğunda, başlangıç düğmesine basın.Ve sonra küçük büyük çıkış yüksek voltaj artırmak için saat yönünde ayarlamak, ve çıkış yüksek voltaj büyük küçük düşmesi için saat yönüne karşı ayarlamak;

⑨Yüksek voltajlı durdurma düğmesi: Test tamamlandığında veya bir anormallik olduğunda, yüksek voltajlı çıkışı kesmek için bu düğmeye basın, yüksek voltajlı ışık kapalı olacaktır.Yüksek voltaj çıkışı olduğunu göstermek için dur düğmesi ışığı açık olacak, ve kapalı ise, yüksek gerilim çıkışı olmadığı anlamına gelir;

⑩Yüksek voltajlı başlatma düğmesi: Başlatma düğmesi ışığı açık olduğunda, voltaj çıkışının sıfır pozisyonunda olduğu anlamına gelir. Başlatma düğmesi açık olduğunda, başlatma düğmesi geçerlidir.Eğer güç düğmesini açtıktan sonra başlangıç düğmesi ışığı açık değilse, Işık açık olana kadar gerilim ayarlama düğmesini saat doğrultusunda ayarlayın. Işık açık olduğunda, cihazı çalıştırmak ve yüksek gerilim çıkışı üretmek için bu tuşa basın;

⑪Aşırı akım koruma düğmesi: Mavi ışık açık olduğunda, aşırı akım koruması açılır ve mavi ışık kapalı olduğunda, aşırı akım koruması kapatılır.

⑫Pozisyonlandırma/saldırma voltaj fonksiyonu düğmesi: kırmızı ışık açıkken, bu pozisyonlandırma voltaj fonksiyonudur ve yeşil ışık açıkken, bu pozisyonlandırma fonksiyonudur.

⑬Yerleştirme sütunu: enstrüman yerleştirme noktası, güvenlik koruması;

1Mikro-ampere ölçer: sinyalin büyüklüğünü ve yönünü gösterir.

2. Sinyal: Sinyalin giriş arayüzü A çerçevesini veya alıcı sıkıştırıcıyı bağlamak için kullanılır.

3Sıfır ayar: "I" modunda ayar sinyalinin referans tabanı; "II" modunda çalışmaz.

4Düzenleme: giriş sinyalinin amplitudesini ayarlayın.

5Değişiklik anahtarı: "0" Değişiklik, kapatma durumunu gösterir.

"I" dosyası, basamak gerilim testi modunda ve alıcı sıkıştırıcı test modunda kullanılabilir.

Zayıf giriş sinyali olan (içeride güçlendirici devresi olan) test ortamı için uygundur.

“II” dişli sadece basamaklı gerilim test modunda kullanılabilir.

Güçlü giriş sinyali olan test ortamı için uygundur (içeride amplifikatör devri yok);

Yerel test
