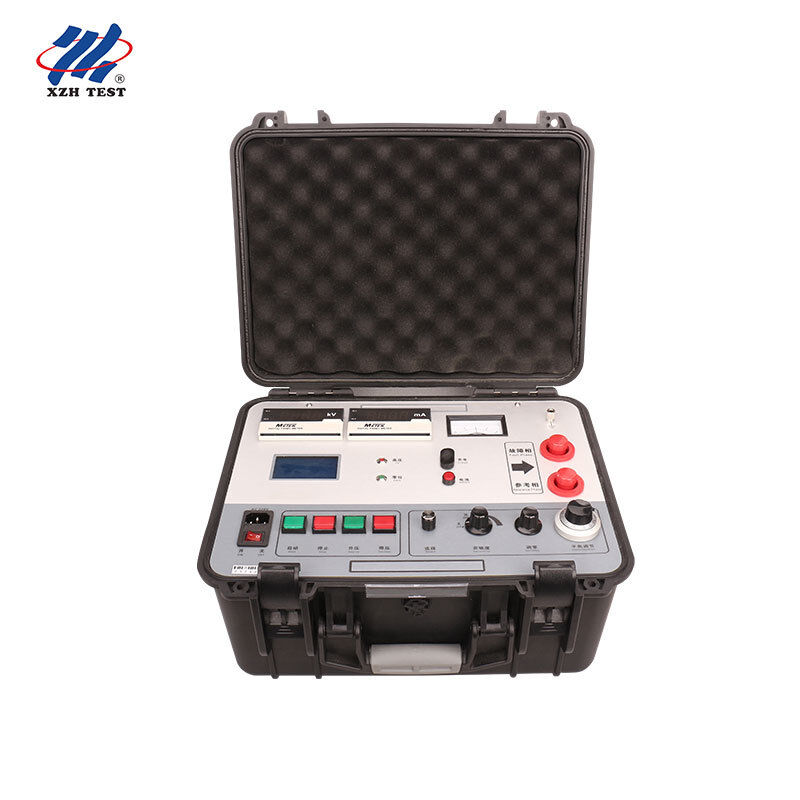

Murray Köprüsü Kablo Kablosu Hatayı Ön Yerlendirici XHHG521A 7500V Yüksek hassasiyet Kısa kablo testi için kör alan yok

Zaman Alan Yansıtıcısı (TDR) kablo arıza konum belirleyiciler, kabloya bir darbe ileterek ve arıza noktasından geri dönmesi için geçen süreyi ölçerek çalışır. Bu yöntem orta açıklıktaki arızalar için iyi çalışır ancak doğasında bir sınırlama vardır: ölçüm yapılabilmesi için iletilen darbenin fiziksel olarak arızaya gidip geri dönmesi gerekir. Arıza test ucuna birkaç metre mesafede olduğunda veya yalnızca onlarca metre uzunluğundaki kısa bir kabloda olduğunda, geri dönen darbe TDR'nin alıcısı ilk iletimden kurtulmadan önce gelir — bu da kör alan olarak bilinen bir ölçüm ölü bölgesi oluşturur.

XHHG521A bu sınırlamayı tamamen ortadan kaldırır. Yüksek potansiyelde çalışan hassas bir direnç köprüsü olan Murray köprüsü prensibine dayanır — arıza direncini bilinen bir referansa karşı orantılı olarak ölçer, seyahat süresini değil. Minimum kablo uzunluğu, kör alan ve kablo terminalleri yakınında belirsizlik yoktur.

1. Köprü Kurulumu: XHHG521A, iki koldan oluşan dengeli bir Wheatstone köprüsü oluşturur — biri test edilen kabloyu (arızalı faz artı dönüş yolu) ve diğeri hassas kalibre edilmiş bir potansiyometreyi içerir. Köprü, yüksek dirençli arızaları ölçülebilir iletim durumlarına dönüştürmek için yüksek potansiyelde (7500V'a kadar) enerjilenir
2. Denge Ayarı: Operatör, galvanometre hassasiyetini optimize etmek için çıkış akımını (önerilen 5–40 mA) ayarlar, ardından galvanometre sıfırlanana kadar potansiyometreyi değiştirir — bu, köprünün dengelendiğini gösterir. Denge durumunda, potansiyometre tarafındaki direnç oranı, arızalı kablo bölümünün dönüş yoluna olan direnç oranına eşittir
3. Otomatik Hesaplama: Dengelendikten sonra, mikrodenetleyici potansiyometre oranını, önceden girilen kablo uzunluğunu kullanarak bir arıza mesafesine dönüştürür. Sonuç doğrudan görüntülenir — manuel hesaplama yok, dalga formu yorumlaması yok
4. 7500V Neden Önemlidir: Gömülü kablolardaki kılıf arızaları genellikle yüksek dirençli kaçak yolları olarak ortaya çıkar — 10kΩ ila birkaç MΩ. 7500V yüksüz gerilimi, bu dirençleri 5–40 mA denge akımında kararlı iletime dönüştürmek için yeterlidir, bu da düşük voltajlı bir ohmmetreye açık devre görünen arızalarda bile doğru köprü dengesini sağlar
5. Dört Terminalli Ölçüm: XHHG521A, iki çekirdekli yüksek gerilim kablosu aracılığıyla Kelvin (dört telli) ölçüm topolojisi kullanır — voltaj algılama ve akım taşıma yolları cihazda ayrılır, bu da geleneksel iki telli bir köprüde sistematik hatalara neden olacak kurşun direncini ortadan kaldırır

• Düşük Potansiyelli Kontrol Paneli: Tüm operatör kontrolleri, ekranlar ve potansiyometre arayüzü toprak potansiyelinde tutulur. Yüksek gerilim kaynağı ve köprü devresi ayrı bir yalıtımlı bölme içinde bulunur — operatör asla yükseltilmiş potansiyeldeki bir yüzeye dokunmaz
• Sıfır Konum Koruması: Gerilim regülatörü minimum ayarında değilse yüksek gerilim enerjilendirilemez — tam çıkışta kazara enerjilenmeyi önler
• Entegre Koruyucu Kasa: Yüksek gerilim kaynağı ve köprü, saha taşımacılığı için derecelendirilmiş tek bir taşınabilir koruyucu muhafaza içinde bulunur. Sahada bağlanacak açık HV kablosu veya ayrı modül yok
• Ayarlanabilir Çıkış: Gerilim, düğme kontrollü elektrik regülatörü ve R-tipi transformatör ile düzenlenir — sıfırdan 7500V'a kadar yumuşak, kademesiz ayar. Denge ölçümü tamamlandığında, gerilimi sıfıra indirin ve güvenli bir şekilde bağlantıyı kesin

1. İzole Et ve Doğrula: Kabloyu her iki uçtan tüm ekipmanlardan ayırın. Yalıtım direnci test cihazı kullanarak arızalı fazı doğrulayın — doğru köprü akımını ayarlamaya yardımcı olmak için direnç değerini onaylayın
2. Köprüyü Bağlayın: XHHG521A'nın iki çekirdekli HV kablosunu bağlayın: bir çekirdek arızalı iletkene, diğeri dönüş yoluna (sağlıklı faz veya kablo zırhı). Cihaz toprağını istasyon toprağına bağlayın
3. Kablo Uzunluğunu Girin: Ön panel kontrollerini kullanarak toplam kablo uzunluğunu metre cinsinden girin. Cihaz, otomatik mesafe hesaplaması için bu değeri saklar
4. Enerjilendirin ve Dengeleyin: Arızanın kararlı bir akımda (önerilen 5–40 mA) iletim yapana kadar voltajı artırın. Galvanometre sıfırlanana kadar potansiyometreyi ayarlayın — cihaz arıza mesafesini otomatik olarak hesaplar ve görüntüler
5. Enerjiyi Kes ve Doğrula: Voltajı sıfıra indirin, bağlantıyı kesin ve sonucu kaydedin. Kritik ölçümler için, karşı kablo ucundan doğrulayın — iki mesafe okuması toplam kablo uzunluğuna eşit olmalıdır
