Doğru Taşınabilir Kablo Hata Bulma Sistemi

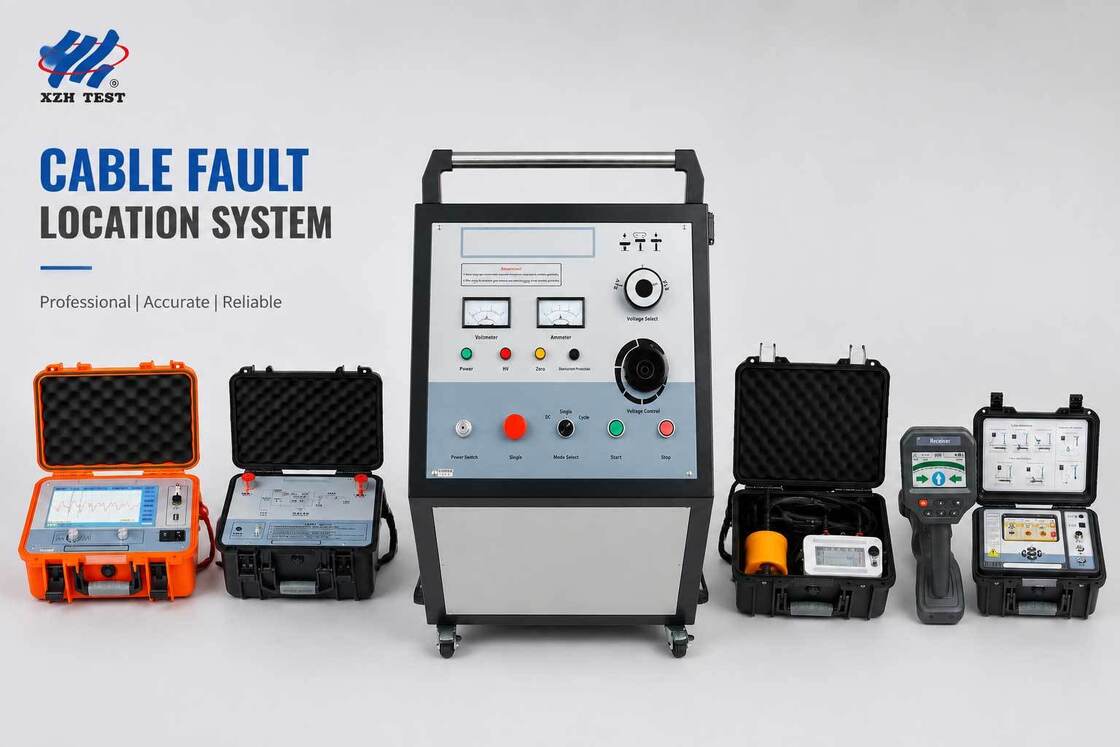

XZH TEST Doğru Taşınabilir Kablo Hata Yerleştirme Sistemi, 35 kV'ye kadar orta ve düşük voltajlı yeraltı güç kablosu ağları için tasarlanmış tamamen entegre bir teşhis platformudur.Bir 2048J çok voltajlı dalgalanma jeneratörü birleştirmek, 400 MHz dijital TDR önceden belirleyici, akustik-manyetik yüksek hassasiyetli işaretleyici ve çok frekanslı kablo yolu kapsamlı denetleyicisi tek koordine alan çözümü içinde,Bu sistem, hata belirleme iş akışının tamamını kapsar. Hata koşullaması ve önceden belirleme ile santimetre seviyesinde tespit ve kablo rotası belirleme arasındaUygulamalı saha ekipleri, elektrik müteahhitleri ve endüstriyel bakım ekipleri için tasarlanmıştır.Taşınabilir paket, -25°C'den +65°C'ye kadar sert alan ortamları için tasarlanmıştır..

1. XHHV535-4TS 2048J Yüksek voltajlı dalgalanma jeneratörü

İmpuls Enerji Kaynağı ve Hata Kondisyonu

Sistemin güç merkezi. Farklı kablo gerilim dereceleri arasında kesin enerji kontrolü için üç anahtarlanabilir voltaj seviyesi (8 kV / 16 kV / 32 kV) ile 2048 Joule'a kadar artış enerjisi sağlar.Yay yansıması hatası önceden konumlandırma ve akustik-manyetik konumlandırma için gerekli yüksek enerji dürtüleri sağlarHata koşullaması için sürekli 60 mA yanma akımı, sıfır başlangıç koruma kilitlenmesi, otomatik iç kapasitans boşaltması ve IP54 derecelendirilmiş kabın özellikleri.

• Çıkış Voltajı:8 kV / 16 kV / 32 kV (üç seviyeli anahtarlı)
• Serbestleme enerjisi:2,048 Joule (en fazla)
• Yanma akımı:60 mA @ 32 kV hata koşullaması için
• Dahili Kondensatör:64 μF / 16 μF / 4 μF
• Güvenlik:Sıfır başlatma kilitlenmesi, otomatik boşaltma, aşırı voltaj/aşırı akım/aşırı ısınma koruması
• Koruma derecesi:IP54

2. XHGG502A ¢ Dijital TDR Kablo Arızası Ön Bulandırıcısı

Yüksek çözünürlüklü hata aralığı

Hızlı başlangıç hata mesafesinin ölçümü için Gelişmiş Zaman Alanı Reflektometre. Dört test yöntemini destekler.ve ARC çoklu atış tüm kablo yalıtım hatası türlerini ele almak için. 400 MHz maksimum örnekleme hızı, 300 V nabız amplitudu ve 100 m ile 100 km arasında seçilebilir on ölçüm aralığı ile, ölçüm hatası ≤±(0.5% × L + 1m ile 0.07 m minimum çözünürlük sunar.Otomatik impedans eşleştirme ve 0 ∼ 100% ayarlanabilir sinyal artışı özellikleri.

• Test yöntemleri:LV darbeleri, İmpul akımı, İmpul voltajı, ARC çoklu darbeleri
• Örnek alma oranı:1 MHz 400 MHz
• Ölçüm kapsamı:≥ 120 km
• Minimum çözünürlük:0.07 m
• Nabız genişliği:300 V
• Çıkış impedansı:Otomatik eşleşme

3. XHDD503C Akustik-Manyetik Yüksek Hassasiyetli Pinpointer

Santimetre düzeyinde hata tespiti

Kesin hata lokalizasyonu için profesyonel sınıf akustik-manetik senkron alıcı. Akıllı zaman farkı ile dört modda çalışır (Standard, Enhanced, Noise Reduction, Custom),Elektromanyetik denetim, ve akustik ölçüm yöntemleri. 5 inçlik TFT ultra parlak 800 × 480 gerçek renkli ekran, sezgisel grafik yönlendirme sağlar.120 dB tam otomatik kazanç ve 16 vites dinamik aralığı (0 ‰ 112 dB) en gürültülü alan koşullarında güvenilir algılama sağlarken. IP65 su geçirmez derecelendirme tüm hava koşulları için.

• Sabit nokta doğruluğu:0.1 m (sabit nokta ve yol)
• Kazanç:120 dB, tamamen otomatik + manuel ayarlanabilir
• Frekans aralığı:100 ¢ 1600 Hz
• Ekran:5 inçlik TFT ultra parlak 800×480 gerçek renk
• Akü:4 × 18650 lityum, 8+ saatlik çalışma süresi
• Su geçirmez:IP65

4. XHGX507C Kablo boru hattı kapsamlı testi

Yol Bulma ve Tanımlama

Kablo yolunun izlenmesi, derinlik ölçümü, kablo tanımlaması ve basamak gerilim hatası tespiti için çok frekanslı verici alıcı sistemi.İletici, 11 aktif frekansta (640 Hz'den 197 kHz'ye kadar) 9 ayarlanabilir güç seviyesi ve 150 Vpp maksimum çıkış ile 15 W'a kadar çıkış sağlarAlıcı, derinlik, akım, frekans, mod, kazanç ve sinyal gücünü gösteren 4.3 inçlik güneş ışığı ile okunabilen bir LCD renk ekranına sahiptir.ve Φ150 mm koplama sıkıştırması ile indüksiyon çıkış yöntemleri- Bulma derinliği 020 metreye ulaştı.

• Aktif Frekanslar:640 Hz'den 197 kHz'ye kadar 11 frekans
• Çıkış Gücü:En fazla 15 W, 9 seviye ayarlanabilir
• Bulma Derinliği:0 ️ 20 m
• Ekran:4.3 inç LCD rengi, güneş ışığı ile görünür
• Çalışma modları:İzleme, tanımlama, basamak voltajı
• Pasif algılama:50/60/250 Hz güç frekansı + RF bandı

1. Kablo yalıtım testi ve hata kondisyonu (XHHV535-4TS)Hata varlığını doğrulamak ve hata türünü tanımlamak için ilk yalıtım direnci ölçümü yapılmalıdır.Hata noktasını koşullandırmak için DC veya yüksek voltaj artışını uygulayın making it flash over and discharge to create a detectable transient signal.
2. Hata öncesi konumlandırma (XHGG502A)TDR önceden konumlandırıcısını bağlayın ve kablo ana yalıtım hatalarının tüm türlerinin kaba bir ölçümü için yolculuk dalga yansıması ilkelerini kullanın.dürtü akımıHızlı mesafe hesaplaması için hata özelliklerine dayalı olarak.
3. Rota İzleme ve Kimlik (XHGX507C)Tam kablo yolunu izlemek, gömme derinliğini ölçmek ve çoklu devreler arasında hedef kabloyu olumlu tanımlamak için kapsamlı tester kullanın.Doğru konumlandırmaya hazırlanmak için yeryüzünde rota işaretleyin.
4. Fırtına İmpulse Üretimi (XHHV535-4TS)Seçilen voltaj düzeyinde arızalı kabloya yüksek enerjili dalgalanmalar uygulayın ve pinpointer için arızalı noktada algılanan akustik ve elektromanyetik sinyaller oluşturun.
5. Kesin Noktalama (XHDD503C)Akustik-manyetik işaretle kablo rotasını akıllı zaman farkı ve senkronize tetikleme yöntemleri kullanarak yürüyün.1 m ′′ kazı alanını ve onarım süresini en aza indirmek.
6. Kablo Tamiri ve Doğrulamaİşaretlenmiş noktada kesin bir şekilde kazın, kabloyu onarın ve operasyonel bütünlüğü doğrulamak için son yalıtım testiyle restorasyonun doğrulanmasını sağlayın.

• Şehir dağıtım ağları:Şehir ortamlarında gömülü orta ve düşük voltajlı dağıtım kablolarında hata konumu, 0.1 m doğrulukta yol kazımını, trafik kesintisini ve restorasyon maliyetlerini en aza indirir.
• Endüstriyel tesisler:Elektrik dağıtım kablolarının, beton zeminlerin, döşeli bahçelerin ve erişim kısıtlı olan binaların temellerinin altındaki kabloların da dahil olmak üzere teşhisleri.
• Yenilenebilir Enerji Alanları:Geniş gömülü kolektor ve besleyici kablo ağları olan rüzgar çiftliklerinde, güneş fotovoltaik santrallerinde ve enerji depolama tesislerinde kablo hatasının tespiti.
• Ulaşım altyapısı:Demiryolları, havalimanları, limanlar ve tünel elektrik sistemleri için yeraltı kablo diagnostikleri, hızlı hata iyileştirmenin operasyonel sürekliliği için kritik olduğu yerler.
• Elektrik Hizmetleri ve Hizmet Alıcıları:LV/MV güç kablosu ağları için rutin önleyici bakım, acil arıza tepkisi ve kurulum sonrası devreye alma testi.
