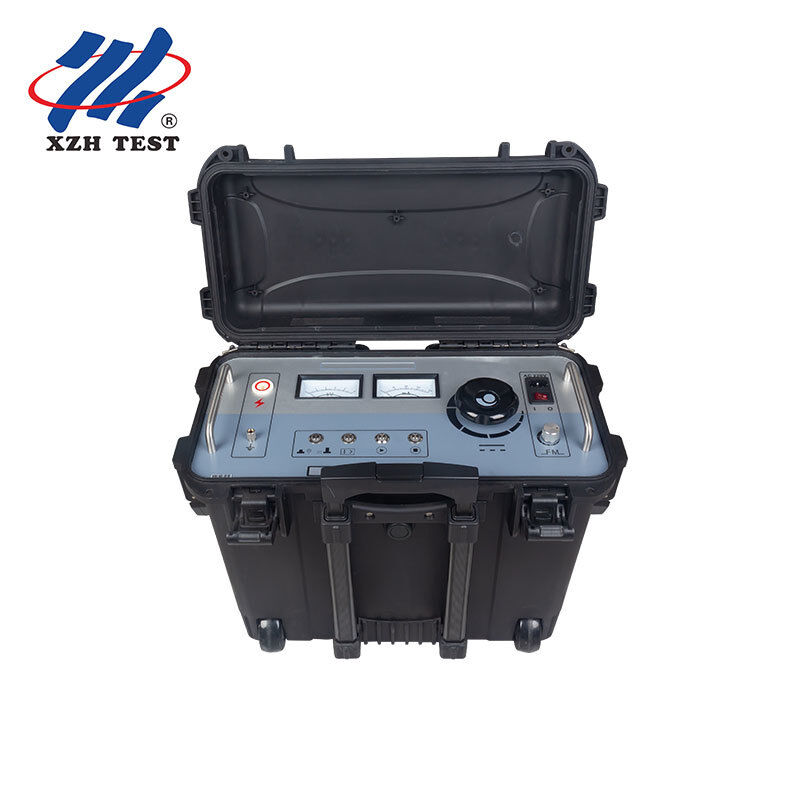

500kV Kablo Kılıf Arıza Bulucu XHHD523L, 10kV-500kV Yüksek Gerilim Kablo Dış Kılıf Testi ve Toprak Arızası Noktalama İçin

Yüksek gerilimli XLPE güç kablolarında 110kV ve üstü, dış kabuk ilk savunma hattıdır.HDPE malzemesinden üretilmiş ve fabrikada düz 25kV/5 dakikada, onlarca mikroampere kadar düşük sızıntı akımları ile test edilmiştir.Sağlıklı bir kılıf on yıllar boyunca koruma sağlar. ama kablo yere yerleştirildiğinde, gerçek, kurulum sırasında geri doldurma hasarı, yıllarca çalıştırıldıktan sonra termit nüfuzu,Yerleştirme kutularında su girişi, ve trifurcation eklemlerindeki mekanik gerginlik, kabuğun bütünlüğünü giderek bozar.

Kaplama bozulduğunda, metal ekran zemin nemine maruz kalır, korozyona ve sonunda ekran bozulmasına neden olur.Geleneksel hatayı belirleme yöntemleri, “kondüktörden kondüktöre ya da kondüktörden yere hatalar için tasarlanmıştır”, “bu kabuktan yere hataları güvenilir bir şekilde tespit edemez.XHHD523L, bu boşluğu doldurmak için tasarlanmıştır, kabuk katmanına kontrollü yüksek voltajlı darbeler iletilmesi ve basamaklı voltaj yöntemiyle sızıntı noktasını tam olarak belirlemesi.

XHHD523L, iki algılama yöntemi için tasarlanmış özel bir alıcı birimi içerir:

A çerçeve alt raf düzenli aralıklarla kablo yolu boyunca yerleştirilir.Alıcı, iki zemin sondası arasındaki voltaj eğrisini ölçer sinyal amplitudunun ve kutupluk değişiminin operatörün hata noktasından geçtiği gibi, yüzeyde bir metre altındaki yarıçapın içindeki kabuk kusurunu tespit eder.

Kablo rotasını takip etmek ve yer süresinin yerleştirilmesinin pratik olmayan alanlarda (taşlanmış yüzeyler, kayalık arazi) kabloya indüktif olarak bağlanmak için alıcı klem,hata bölgesini gösteren sinyal gücü değişimlerini tespit etmek.

1. Sıfır başlatma kilitleme:Yüksek voltaj, voltaj ayarlama düğmesi tam olarak saat doğrultusunda değilse güçlendirilemez.Başlatma düğmesi sadece sıfır konumu onaylandığında aydınlanır yüksek voltajda kazara enerjilerden kaçınmak
2. Otomatik öz boşaltma:Yüksek voltaj çıkışı durdurulduğunda “Stop düğmesi ya da güç kesintisiyle” “iç devre otomatik olarak kalıntı şarjı sıfıra çıkarır.
3. Aşırı akım koruması:Mavi LED göstergesi ile özel aşırı akım koruma anahtarı. Etkinleştirildiğinde, çıkış akımı güvenli eşiği aşarsa sistem otomatik olarak çalıştırılır
4. Aşırı voltaj koruması:İç voltaj sıkıştırması, herhangi bir çalışma koşulunda çıkışın 10kV maksimum değerini aşmasını engeller.
5. Aşırı sıcaklık koruması:Isı sensörü, iç sıcaklığı izler ve güvenli çalışma sınırlarının aşılması durumunda HV çıkışını devre dışı bırakır. Sıcak iklimlerde geniş alan kullanımı için kritik
6. Toprağa sıkıştırılmış kaplama:Çalışma öncesi enstrüman topraklama sütunu, istasyon yere bağlanmalıdır. Tüm iç koruma devreleri için doğrulanmış bir güvenlik referansı sağlar
7. Çift Analog Meter İzleme:Bağımsız kV ve mA sayaçları, gerçek zamanlı, belirsiz okumalar sağlar. Parlak güneş ışığında dijital görüntü gecikmesi veya belirsizlik yoktur.
8. 8A Sistem sigortası:Erişilebilir arka panel sigortası, AC giriş devresi için nihai aşırı akım koruması sağlar

1. Kabuk yalıtım değerlendirmesi:Ana üniteyi kablo kabuğuna bağlayın. DC Resist mode'u (kırmızı gösterge) seçin. 10kV DC uygulayın ve mA metreyi izleyin.
2. Hata doğrulama:Sızıntı akımı yükseltilmişse, kabuk bir toprak hatası vardır.
3. Mod Ayarı:Mod geçiş düğmesine basın yeşil gösterge konumlandırma modunu doğrular. Kablo uzunluğuna ve gömülme derinliğine göre çıkış frekansını (0.2Hz-5Hz) ayarlayın
4. Adım Voltajı:Alıcının mikro-ampere ölçüm cihazı hataya yaklaşırken sinyal gücünün arttığını gösterir.ve hata tam konumunda boş
5. İşaret ve onarım:Yüzeydeki belirtilen yeri işaretleyin. Defekt genellikle önceden konumlandırılmadan on metrelik hendeğe kıyasla hedeflenen 1 metrelik kazı içinde erişilebilir
6. Onarım sonrası doğrulama:Kabloyu yeniden çalıştırmadan önce kablo bütünlüğünün yeniden sağlandığını onaylamak için kabloyu tam akım dayanıklılığı testi tekrarlayın.
