XHSB505B Kablo Kimliği

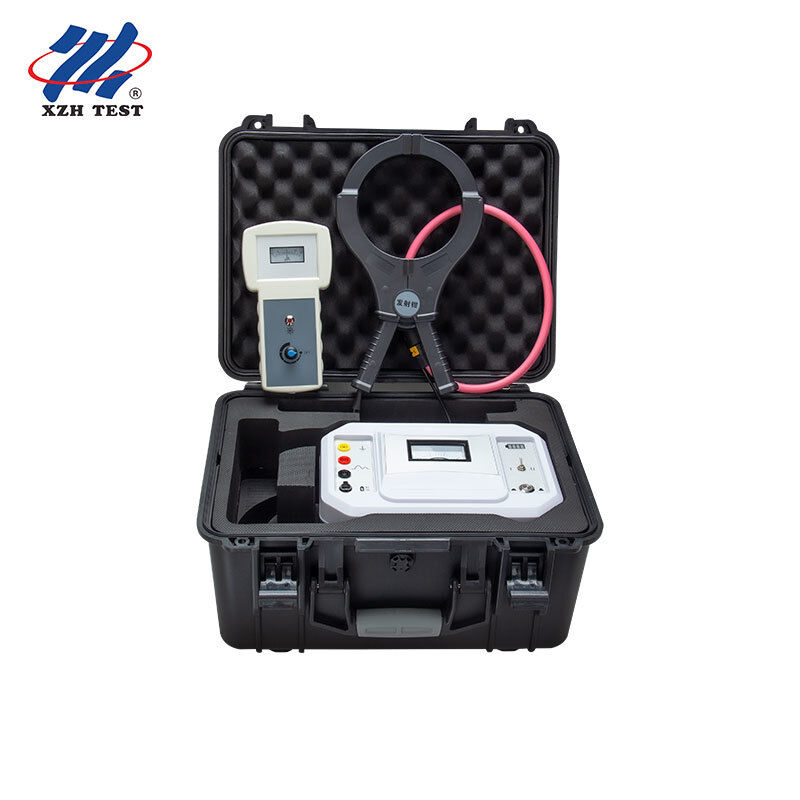

Kablo tanımlayıcı, kablo tanımlama sorunlarını çözmek için güç kablosu mühendisleri ve elektrik enerjisi endüstrisi çalışanları için özel olarak tasarlanmıştır.Çalışma prensibi, vericinin kabloya uygulanan düzenli darbe sinyalleri çıkartmasıdır., kablo boyunca iletilmiş sinyalle tutarlı indüksiyonlu sinyaller üretir. Alıcı sıkıştırıcı ve alıcı sinyali dönüştürür, algılar ve tanımlar ve amplitudunu gözlemleyerek,Alıcıda gösterilen darbe sayısı ve kutupluk, hedef kablo, hendekte bulunan çoklu kablolar arasında tanımlanabilir. Bu ürünün hem canlı kablo tanımlama hem de enerji kesilmiş kablo tanımlama işlevleri vardır.Elektrik inşaat alanlarında kablo tanımlamalarının çoklu ihtiyaçlarını karşılamakBir vericiden, aktarıcı klemden, alıcıdan ve esnek alıcı klemden oluşur.
Uygulamalar ve Hedef Kitle:Güç kablo mühendisleri ve elektrik enerjisi endüstrisi çalışanları için tasarlanmıştır. Güç inşaatı sırasında çoklu kablo hendeklerinde, kanallarda ve kablo tepsilerinde hedef kabloları tanımlamak gerekir.bakım ve onarım işleri, hem canlı hem de enerjisini kesen tanımlamayı destekler.
Temel Özellikler
- Canlı kablo tanımlaması ve enerji kesilmiş kablo tanımlaması, birden fazla sitenin gereksinimlerini karşılayan tek bir enstrümanda.
- İletici, seçilebilir I seviye (145V) ve II seviye (240V) ve 0 ~ 10A çıkış akımı ile 800Hz darbeler sinyali çıkarır.
- Dahili büyük kapasiteli şarj edilebilir lityum bataryası (12.6V 5200mAh) 4 saatten fazla sürekli çalışma, kısa devre koruması, aşırı ısınma koruması ve batarya seviyesi göstergesi.
- Taşınabilir ABS koruma tasarımı; ampeter göstergesi düzenli olarak salınır ve güç ışığı sinyalleri iletirken dinamik olarak yanıp söner.
- φ105mm çene açma çiftleri ile çivilenme sinyallerini yön göstergesi ile hedef kabloya ileten;yaklaşık 200 mm iç çaplı esnek alıcı sıkıştırıcı (Rogowski bobini) kalın kablolar veya düzensiz iletkenler için uygundur.
- 3,2 inç renkli LCD ekranlı alıcı, yüksek hızlı mikroprosesör ve hassas algoritma, sinyal amplitudunu, nabız sayısını, kutupluğu ve algılama sonucunu gerçek zamanlı olarak görüntüler.
- Sinyal kalibrasyon fonksiyonu: Amplituda, darbe sayısı ve kutupluk hepsi eşleştiğinde, durum çubuğu "Hedef Kablo"; aksi takdirde "Hedef olmayan Kablo" görüntüler.
- 1 ~ 8 seviye kazanç ayarlama, temassız ölçüm, güvenli ve hızlı.
Teknik özellikler
Göndericisi
| Parametreler |
Spesifikasyon |
| Görev |
Özel darbe sinyali, çıkış durum göstergesi, pil göstergesi, aşırı ısınma koruması, kısa devre koruması verir. |
| Güç kaynağı |
12.6V 5200mAh büyük kapasiteli şarj edilebilir lityum bataryası, 4 saatten fazla sürekli çalışma |
| Çıkış Modu |
Elektriksiz tanımlama için doğrudan bağlantı; canlı tanımlama için aktarımlı sıkıştırma bağlantısı |
| Emisyon sıklığı |
800Hz'lik sinyal. |
| Nabız Dönemi |
2Grup başına 75 TL. |
| Çıkış Voltajı |
I seviye: 145V; II seviye: 240V (± 10%) |
| Çıktı Akımı |
0 ~ 10A (anlık ortalama, ± 10%) |
| Deneme Başlangıçları |
Kırmızı ve siyah timsah klemleri, her biri 1,5 metre |
| İletişim Klemesi Boyutu |
320 × 180 × 35 mm, çene φ105mm, kablo 3m |
| Göndericinin boyutu |
268 × 193 × 100 mm |
| Çalışma sıcaklığı |
-20 °C ~ 55 °C |
| Depolama Durumu |
-20 °C ~ 40 °C,% 95 RH, yoğunlaşma yok |
| Şarj cihazı |
12.6V 1A DC şarj cihazı |
Alıcı
| Parametreler |
Spesifikasyon |
| Görev |
Canlı kablo kimliği, enerji kesilmiş kablo kimliği |
| Güç kaynağı |
7.4V 2200mAh şarj edilebilir lityum pil, 5 saatlik sürekli çalışma |
| Görüntüle |
3.2 inçlik renkli LCD ekran |
| Sinyal Kalibrasyonu |
Gönderilen sinyali kalibre eder; kalibrasyondan sonra kazanç kilitlenir, farklı kablolar için yeniden kalibre edilir |
| Yön Tanımı |
Göndericiler, alıcılar ve yüklü sinyaller aynı yönde olmalıdır. |
| Kimlik tespiti sonucu |
Amplituda, nabız sayısı ve kutupluk "√" ve durum çubuğu "Hedef Kablo" gösterir |
| Bulma aralığı |
Enerji kesilmiş: 0 Ω ~ 2.5kΩ; Canlı: 0 Ω ~ 20 Ω |
| Değişiklikler Yapın |
1 ~ 8 seviye ayarlanabilir |
| Esnek Alıcı Klip |
Rogowski bobini, kurşun yaklaşık 2 m, iç çapı yaklaşık 200 mm |
| Alıcı Boyutu |
240 × 100 × 36 mm |
| Çalışma sıcaklığı |
-20 °C ~ 55 °C, % 80 RH altında |
| Şarj cihazı |
8.4V 1A şarj cihazı |
Sık Sorulan Sorular
S1: Bu kablo tanımlayıcı kimler için tasarlandı?
Güç kablo mühendisleri ve elektrik enerjisi endüstrisi çalışanları için tasarlanmıştır. Güç inşaatı sırasında çoklu kablo hendeklerinde, kanallarda ve kablo tepsilerinde hedef kabloları tanımlamak gerekir.bakım ve onarım işleri.
S2: Hem canlı hem de enerji kesilmiş koşullarda kabloları tespit edebilir mi?
Evet, hem canlı kablo tanımlamayı destekler (üç çekirdekli zırhlı kablolar iletecek klavye bağlantısı yoluyla) hem de elektriksiz kablo tanımlamayı (doğrudan bağlantı),Birden fazla sitenin gereksinimlerini kapsayan.
S3: Göndericinin ana çıkış özellikleri nelerdir?
İletici, seçilebilir I seviye (145V) ve II seviye (240V), 0 ila 10A çıkış akımı olan, 12.6V 5200mAh şarj edilebilir pil 4 saatlik sürekli çalışma için.
S4: Hedef kabloyu nasıl doğruluyor?
Amplituda, nabız sayısı ve kutupluk hepsi kalibre edilmiş sinyali eşleştirdiğinde, alıcı üçü için de "√" gösterir ve durum çubuğunda "Hedef Kablo" gösterir.Hedef olmayan kablolarda "×" ve "Hedef olmayan kablo" gösterilmektedir..
S5: Bu kablo tanımlayıcısını geleneksel bir kablo denetleyicisinden farklı kılan nedir?
Kalın veya düzensiz kablolar için esnek bir alıcı sıkıştırıcı (Rogowski bobini, yaklaşık 200 mm iç çapı), 800Hz nabız yönü algılama yönü, 1 ila 8 seviye kazanç ayarlama,ve kısa devre ve aşırı ısınma koruması ile taşınabilir ABS koruma tasarımı.
