Gömülü Kablo Arıza Tespit Cihazı-XHHD530M
XHHD530M, enerji santralleri, yayın ve telekomünikasyon departmanları, endüstriyel tesisler ve kırsal elektrifikasyon bakım ekipleri için tasarlanmış profesyonel düzeyde bir gömülü kablo arıza tespit cihazıdır. Yeraltı kablolarını—doğrudan gömülü zırhlı kablo hatları dahil—tespit etmek ve minimum kazı ile arızalarını doğru bir şekilde belirlemek için özel olarak üretilmiştir.
▎Ürün Genel Bakışı
Cihaz, kablo yönünü, yeraltı hassas konumunu, yaklaşık gömülme derinliğini ve toprak kaçağı arızaları ile kopuk iletken arızaları dahil olmak üzere çeşitli arıza türlerini tespit eder. Çeltik tarlaları, çimento yollar, tuğla ve taş yüzeyler, asfalt yollar ve hatta bina duvarlarına gömülü kablolar gibi çeşitli arazi koşullarında güvenilir bir şekilde çalışır. Uygun tespit yöntemleri kullanılarak yüzeydeki su geçirmez teller ve kablolar da test edilebilir.
Sistem, bir sinyal vericisi, bir sinyal alıcısı, bir prob, ekleme çubukları ve bağlantı aksesuarlarından oluşur. Hem verici hem de alıcı kompakttır, yapısal olarak optimize edilmiştir ve estetik olarak rafine edilmiştir. Cihaz, yüksek hassasiyet, senkronize akustik-metre göstergesi ile üstün parazit önleme yeteneği, kullanışlı tek operatörlü çalışma ve hızlı, doğru arıza noktası lokalizasyonu ile öne çıkar.
▎Ana Özellikler
Çift Modlu Tespit
Gömülü kablo arıza senaryolarının tüm spektrumunu kapsayan tek bir cihazda indüksiyon yöntemini (uzamsal manyetik alan toplama) ve ekleme yöntemini (toprak potansiyel farkı ölçümü) birleştirir. |
Dahili KΩ Ölçümü
Entegre yalıtım direnci ölçüm fonksiyonu, ayrı bir multimetre veya megohmmetre ihtiyacını ortadan kaldırır—tespit yapmadan önce arıza doğasını (kaçak, kopuk iletken, kısa devre) doğrudan belirleyin. |
Çift Hassasiyetli Alıcı
Senkronize akustik-metre görsel göstergesi ile Yüksek/Düşük hassasiyet anahtarı, hem güçlü hem de zayıf sinyal ortamlarında net sinyal yorumu sağlar. |
Çıkış 2 Yüksek Akım Terminali
Metalik kısa devre arıza tespiti için özel 1-5A tepe darbe çıkışı—güç tüketimini en aza indirirken etkinliği artırır. |
Yüksek Parazit Önleme
Alınan sinyal, 220kV yüksek gerilim iletim hatlarının hemen altında çalışırken bile net ve kararlı kalır, bu da güç koridoru ortamlarında güvenilir tespit sağlar. |
Çoklu Doğrulama Yöntemleri
Yan simetri, çapraz kesişim, eşpotansiyel çember ve X tipi doğrulama dahil olmak üzere 17'den fazla sahada kanıtlanmış tespit ve doğrulama tekniğini destekleyerek yanlış noktaları ortadan kaldırır. |
Genişletilmiş Tespit Aralığı
3 km'ye kadar kablo uzunluğundaki arızaları etkili bir şekilde tespit eder, saha deneyimi 1-5 km'yi aşar, 2-3 metre gömülme derinliğinde. |
Taşınabilir Saha Hazır Tasarım

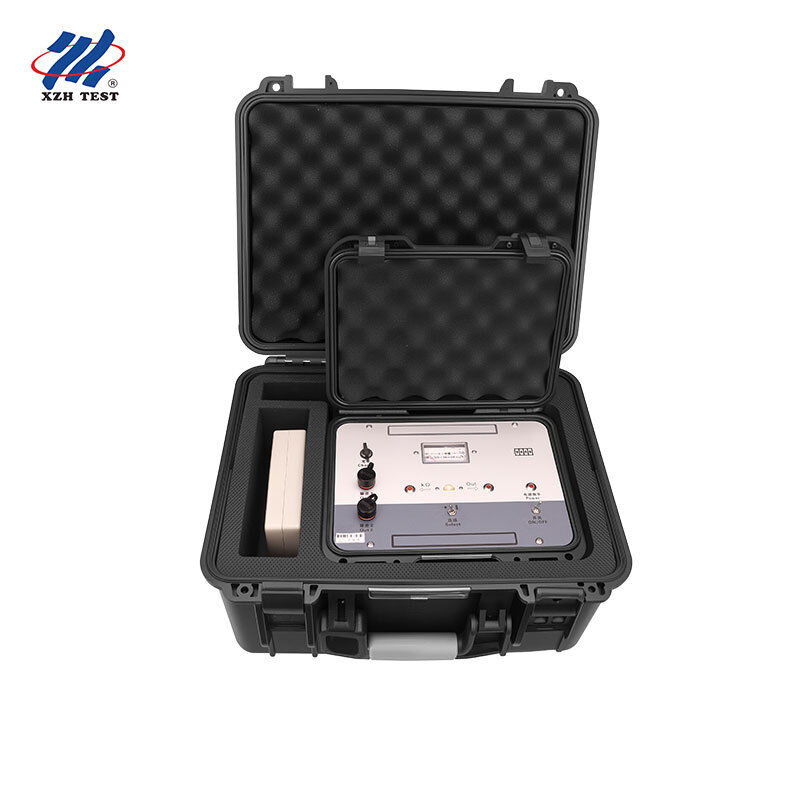

Sağlam taşıma çantası içinde yaklaşık 5 kg ağırlığında tam kit—tek bir operatör tarafından minimum kurulum süresiyle konuşlandırılabilir. |
▎Teknik Özellikler
Verici
| Parametre |
Özellik |
| Çıkış Sinyal Formu |
Darbe periyodu 1.34 ± 0.15ms, genişlik 0.2 ± 0.1ms, aralıklı periyot 1.8 ± 1s |
| Çıkış Gerilimi (Yüksek Aralık) |
> 1000Vp-p |
| Çıkış Gerilimi (Orta Aralık) |
> 60Vp-p |
| Çıkış Gerilimi (Düşük Aralık) |
> 30Vp-p |
| Çıkış 2 Terminali |
Tepe darbe kısa devre akımı 1-5A |
| Darbe Gücü |
> 2.5W (yüksek aralık yükü 80kΩ) |
| KΩ Ölçümü |
0-∞ aralığı—süreklilik, kopukluk, karışma ve toprak kaçağı direncini kontrol eder |
| Güç Kaynağı |
8.4V şarj edilebilir pil |
Alıcı
| Parametre |
Özellik |
| Alınan Sinyal Formu |
Darbe periyodu 1.36 ± 0.15ms, genişlik 0.2 ± 0.1ms, aralıklı periyot 1.8 ± 1s |
| Hassasiyet Ayarları |
Yüksek / Düşük seçilebilir |
| Gösterge |
Senkronize akustik çıkışlı analog metre (± yön) |
| Güç Kaynağı |
6V (4 x AA pil) |
Tespit Performansı
| Parametre |
Özellik |
| Kaçak Arıza Doğruluğu (≤500kΩ) |
< 0.2m (ekleme yöntemi, uzunluk ≤3km, derinlik ≤2m) |
| Kopuk İletken Arıza Doğruluğu |
< 0.4m (uzunluk ≤1km, derinlik ≤2m, iyi yalıtım) |
| Pratik Tespit Aralığı |
Saha koşullarında 2-3m gömülme derinliğinde 1-5 km'yi aşabilir |
| Parazit Önleme |
220kV iletim hatları altında güvenilir çalışma |
| Çalışma Koşulları |
Ortam sıcaklığı -15°C ila +55°C; atmosfer basıncı 86-108kPa |
▎Tespit Yöntemleri
İndüksiyon Yöntemi — Elektromanyetik alan prensiplerine dayanarak, kabloya iletilen bir darbe sinyali çevredeki uzayda bir manyetik alan oluşturur. Prob, bu uzamsal alan sinyalini toplar, bu da alıcı tarafından hem sesli ses hem de görsel sayaç sapması olarak yükseltilir. Ses yoğunluğu ve iğne salınım genliği izlenerek, operatör kablo yönünü, yaklaşık arıza bölgesini, hassas yeraltı konumunu ve temel gömülme derinliğini belirler.
Ekleme Yöntemi — Gömülü bir hatta bir darbe sinyali iletildiğinde, kablo güzergahı ve arıza noktası üzerindeki toprak yüzeyinde düzenli bir elektrik alanı oluşur. İki ekleme çubuğu, bu dağıtılmış alandaki iki nokta arasındaki potansiyel farkı ölçer. Alıcı, sinyali görsel sayaç sapması (pozitif/negatif yön) ve sesli çıkış olarak yükseltir. İğne yönü ve salınım genliği gözlemlenerek, hassas yeraltı konumu ve tam arıza noktası doğru bir şekilde belirlenir.
Cihaz, yanlış pozitifleri ortadan kaldırmak için 17'den fazla sahada kanıtlanmış doğrulama tekniğini destekler: Yan Simetri Yöntemi, Çapraz Kesişim Yöntemi, Eşpotansiyel Çember Doğrulaması, X Tipi Doğrulama, İleri Simetri Yöntemi, İki Zamanlı Konumlandırma Yöntemi, Kısa Mesafe Yöntemi ve sert yüzeyler için Nemlendirme Yöntemi.
▎Paketleme Listesi
| No. |
Ürün |
Adet |
Notlar |
| 1 |
Verici |
1 |
KΩ ölçüm fonksiyonlu sinyal kaynağı |
| 2 |
Alıcı |
1 |
Akustik-metre göstergeli çift hassasiyetli |
| 3 |
Prob |
1 |
İndüksiyon yöntemi uzamsal manyetik alan toplama için |
| 4 |
Prob Ucu |
1 |
Yedek prob ucu |
| 5 |
Ekleme Çubukları (Kırmızı & Siyah) |
2 |
Ekleme yöntemi potansiyel farkı ölçümü için |
| 6 |
Bağlantı Kabloları |
2 |
Sinyal ve topraklama bağlantı kabloları |
| 7 |
Şarj Cihazı |
1 |
Verici pili için |
▎Sıkça Sorulan Sorular
S: İndüksiyon yöntemi ile ekleme yöntemi arasındaki fark nedir?
İndüksiyon yöntemi, enerjili kablo etrafında oluşan uzamsal manyetik alanı yakalamak için bir prob kullanır—kablo yönünü hızlı bir şekilde izlemek, gömülme derinliğini tahmin etmek ve yaklaşık arıza bölgesini bulmak için idealdir. Ekleme yöntemi, iki ekleme çubuğu aracılığıyla toprak yüzeyi potansiyel farklarını ölçer, bu da <0.2m doğrulukla hassas arıza noktası konumlandırmasına olanak tanır. Birlikte kullanıldığında, eksiksiz bir iş akışı sağlarlar: kaba tarama için indüksiyon, hassas doğrulama için ekleme.S: Dahili KΩ ölçüm fonksiyonu sahada nasıl yardımcı olur?
Tespit yapmadan önce, KΩ ölçüm fonksiyonu, operatörün her bir iletken ile toprak arasındaki yalıtım direncini ölçmesine olanak tanır, arıza türünü doğrudan belirler—düşük dirençli toprak arızası (≤20kΩ), yüksek dirençli toprak arızası (20-500kΩ) veya yalıtımlı kopuk iletken arızası (>MΩ). Bu, ayrı bir multimetre veya megohmmetre ihtiyacını ortadan kaldırır ve başlangıçtan itibaren doğru tespit yöntemini ve verici çıkış ayarını sağlar.
S: XHHD530M, beton veya asfalt yüzeylerin altındaki arızaları tespit edebilir mi?
Evet. Çimento yollar, asfalt, tuğla ve taş gibi sert yüzeyler için cihaz, nemlendirme yöntemini kullanır—ekleme çubuğu uçlarını suyla ıslatılmış malzeme (havlu, bez) ile sararak toprak temasını artırmak veya hat boyunca ekleme noktalarını sulamak. İndüksiyon yöntemi toprak teması olmadan çalışır, bu da herhangi bir yüzey türünün üzerinde ilk taramaya izin verir.
S: Cihaz, yanlış sinyalleri ve hayali arıza noktalarını nasıl ele alır?
XHHD530M, T-kavşakları, köşeler, kesişen yeraltı hatları, metal borular ve düzensiz gömülme derinliklerinden kaynaklanan yanlış pozitifleri ortadan kaldırmak için on yıllarca süren saha deneyiminden geliştirilmiş 17'den fazla doğrulama yöntemini destekler. Çoklu yöntem çapraz doğrulaması, kazı başlamadan önce belirlenen arıza noktasının gerçek olmasını sağlar.
S: Maksimum tespit aralığı ve derinliği nedir?
Cihaz, 2m gömülme derinliğinde ve <0.2m konumlandırma doğruluğu ile 3 km'ye kadar kablo uzunluğundaki arıza tespiti için derecelendirilmiştir. Pratik saha koşullarında, birçok kullanıcı toprak bileşimi ve arıza direnci özelliklerine bağlı olarak 2-3 metre derinlikte 5 km'nin ötesinde etkili tespit bildirmektedir.
S: XHHD530M, yüksek gerilim hatlarının yakınında çalışabilir mi?Evet. Cihaz, yüksek parazit önleme yeteneğine sahiptir ve 220kV iletim hatlarının hemen altında çalışırken bile net, kararlı sinyal alımı sağladığı sahada kanıtlanmıştır. Senkronize akustik-metre göstergesi, elektromanyetik gürültüden etkilenmeyen çift onay sağlar.
S: Hangi garanti ve destek dahildir?
Üretim hatalarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO sertifikalı. Her kit, verici, alıcı, prob, ekleme çubukları, bağlantı kabloları, şarj cihazı ve sağlam taşıma çantasında kullanım kılavuzu içerir. Yerinde eğitim ve uzatılmış garanti seçenekleri talep üzerine mevcuttur.
▎Satış Sonrası Hizmet
Ürün kalitesi sorunları için 12 aylık ücretsiz garanti, ömür boyu bakım ve teknik destek. CE ve ISO sertifikalı. Teknik sorular genellikle 24 saat içinde yanıtlanır. Yerinde devreye alma ve operatör eğitimi talep üzerine mevcuttur.
