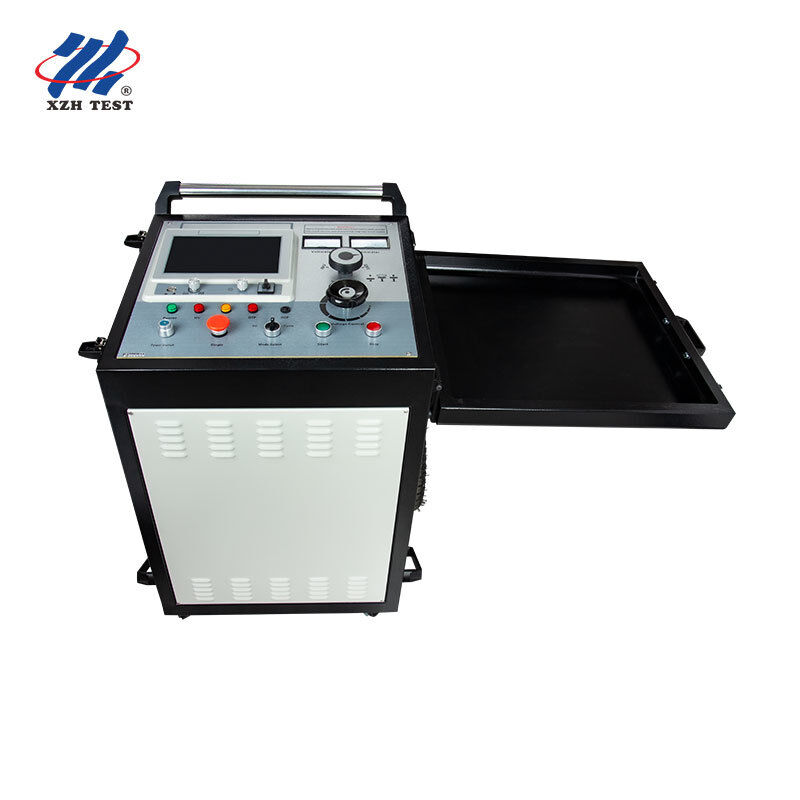

Entegre Kablo Hata Bulma Sistemi 32kV 2048J Çok Patlamalı Trolley TDR 35kV Kablo Algılama Sistemi XHHV535-4TSB

Şehir dağıtım ağları

Yeraltı kabloları için 35kV ve altındaki hata konumlandırma iş akışı:Dahili megohmmeter ile hata teşhisi → çok pulslu TDR ile önceden konumlandırma → akustik-manetik senkronizasyon ile hassas konumlandırmaHepsi tek bir tramvay sisteminden.

Endüstriyel Tesisler ve Alt İstasyonlar

DC, devreye girme sırasında transformatörlerin, anahtarların ve kabloların voltaj testlerine dayanır, ayrıca üretim kritik besleyiciler çöktüğünde hızlı hata tepkisi verir.Trolley tasarımı, değişim odaları arasında hızlı bir şekilde yer değiştirmeyi sağlar.

Demiryolu ve Metro Sistemleri

Demiryolu koridorları boyunca sinyal ve çekiş güç kablolarının hatalı konumu.Pille çalışan TDR test cihazı AC şebekelerinin bulunmadığı yerlerde çalışırken.

Üçüncü Taraf Test Hizmetleri Sağlayıcıları

Tümünde bir sistem, saha servis çağrılarının %90'ını kapsar.Hızlı kontroller için düşük voltajlı darbe, karmaşık yüksek dirençli hatalar için 8 defa çoklu darbe ve müşteri raporlamaları için kapsamlı dalga şekli depolama.

S: XHHV535-4TSB'yi bağımsız bir HV dalgalanma jeneratöründen farklı kılan nedir?

4TSB, 10,1 inçlik bir dokunmatik ekran TDR test cihazını çoklu darbe teknolojisi ve tek bir aracın üzerinde 32kV / 2048J HV darbe jeneratörü ile birleştiren tam bir kablo hatası konumlandırma sistemidir.Tek başına çalışan jeneratörlerin aksine, tüm iş akışını ¢ hata teşhisinden (intellektör megohmmeter) önceden konumlandırmaya (TDR) ve özel aletlere veya harici bağlantılara gerek kalmadan kesin bir şekilde belirlemeye kadar ¢ işliyor.

S: Standart yüksek voltajlı yanıp sönenler yerine ne zaman çok pulslu yöntemi kullanmalıyım?

8 defa çoklu darbe yöntemi, geleneksel HV flashover'ın karmaşık, yorumlanması zor kosinüs salınım dalga biçimleri ürettiği yüksek dirençli ve yanıp sönen hatalar için önerilmektedir.Çoklu dürtü hata noktasında yay süresini uzatır ve aynı anda 8 dalga biçimi seti yakalar, açık mesafe ölçümü için temiz bir kısa devre benzeri yankı sağlar.

S: TDR test cihazı HV jeneratöründen bağımsız çalışabilir mi?

Evet. TDR kablo hatası test cihazı, 5 saatten fazla bağımsız çalışmayı sağlayan 10.4Ah lityum pille donatılmıştır.Dalga hızı kalibrasyonu, ve izoleasyon direnci testi (megohmmeter fonksiyonu) HV jeneratörü açılmadan.

S: Kablum için doğru voltaj/kondansatör seviyesini nasıl seçebilirim?

Kabloların değerlendirilmiş voltajı ve hata türüne göre seçin: Düşük voltajlı kablolar ve yüksek akım gerektiren düşük dirençli hatalar için 8kV/64μF; orta voltajlı kablolar ve genel sızıntı hataları için 16kV/16μF;35kV kablolar ve maksimum arıza voltajı gerektiren yüksek dirençli flashover hataları için 32kV/4μFÜç aşamalı anahtarlama, güç açmadan önce tek bir döner düğme ile yapılır.

S: Garanti ve satış sonrası destek nedir?

Standart garanti, üretim kusurlarını kapsayan teslimattan itibaren 12 aydır ve ömür boyu teknik destek ve bakım hizmetleri sunulur.Uzaktan teşhis sağlıyoruz., yedek parça tedarik, ve isteğe bağlı olarak yerleşik görevlendirme ve operatör eğitimi. Çoğu soru 24 saat içinde yanıtlanır.

S: Müşteri raporları için test dalga biçimlerini dışa aktarabilir miyim?

Evet, TDR test cihazı, Çin harfleriyle adlandırılmış dalga biçimlerini saklar.Rapor oluşturmakBu, sonuçları müşterileri için belgelemek zorunda olan test hizmeti sağlayıcıları için özellikle değerlidir.
