Dijital Akustik-Manyetik Kablo Arıza Noktalayıcı|XHDD503C+
Ürün Genel Bakışı
XHDD503C+, önceden belirlenmiş kaba ölçüm aralığı içindeki arıza yerini doğru bir şekilde belirlemek için akustik-manyetik senkronizasyon teknolojisini kullanan hassas bir kablo arıza noktalayıcıdır. Cihaz, arıza yerindeki darbe deşarjının ürettiği akustik ve manyetik zaman farkını yakalar ve analiz eder, titreşim toplama ve elektromanyetik indüksiyon prensiplerini birleştirerek nokta hassasiyeti sunar. 1,5 inç yüksek parlaklıklı dokunmatik LCD ekrana (480x850 çözünürlük, 350 nit) sahip XHDD503C+, dış saha operasyonları sırasında doğrudan güneş ışığında bile net bir görünürlük sağlar.
Düşük dirençli, kısa devre, açık devre, kopuk devre, yüksek dirençli kaçak ve güç kabloları, koaksiyel kablolar ve çeşitli voltaj seviyeleri, kesitleri ve dielektrik ortamlara sahip alçak gerilim kablolarındaki aşırı gerilim arızaları için uygundur. DL/T 849.2-2019 ve GB/T 18268.1 standartlarına uygundur.
Ana Özellikler
- Otomatik zaman farkı hesaplamalı akustik-manyetik senkron konumlandırma
- 1,5 inç dokunmatik yüksek parlaklıklı LCD (480x850, 350 nit) — güneş ışığında okunabilir
- Akustik ve manyetik kanallar için otomatik ve manuel kazanç/tetikleme ayarı
- Dört seçilebilir filtre modu: Tam Geçiş, Bant Geçiş, Alçak Geçiş ve Yüksek Geçiş
- Zorlu saha ortamları için BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma
- Gelişmiş sinyal netliği için beşinci dereceden süperpozisyon filtreleme
- Mevcut sapma göstergesi ve arıza noktasına yaklaşma uyarısı
- Yüksek hassasiyetli, gürültüye dayanıklı, tamamen dijital sabit nokta probu
- IP65 su geçirmezlik dereceli çok katmanlı fiziksel izolasyon sinyal sensörleri
- 8 saatten fazla bekleme süresi ve hızlı şarj cihazı ile dahili yüksek kapasiteli lityum pil
- Kompakt ve hafif tasarım — ana ünite 0,82 kg, prob 2,2 kg
Teknik Özellikler
| Konumlandırma Yöntemi |
Akustik-Manyetik Senkronizasyon |
| Tespit Hassasiyeti |
Konumlandırma: ≤ 0,1 m; Yol: ≤ 0,5 m |
| Tespit Aralığı |
0,00 - 99,99 ms |
| Filtre Modları |
Tam Geçiş (100Hz-1600Hz), Bant Geçiş (200Hz-600Hz), Alçak Geçiş (100Hz-300Hz), Yüksek Geçiş (160Hz-1600Hz) |
| Filtreleme Yöntemi |
Beşinci Dereceden Süperpozisyon Filtresi |
| Kanal Kazancı |
8 Seviye (Ses ve Manyetik); Tetikleme Eşiği 0-99 Seviye |
| Ses Çıkışı |
16 Seviye Kazanç (0-112 dB), 350Ω Empedans |
| Ekran |
1,5 inç Dokunmatik LCD, 480x850, 350 nit |
| Su Geçirmezlik Derecesi |
IP65 (Çok Katmanlı Fiziksel İzolasyon Sensörleri) |
| Güç Kaynağı |
3,7V 3200mAh 18650 Pil x4 |
| Bekleme Süresi |
> 8 Saat |
| Çalışma Sıcaklığı |
-25°C ila 65°C; RH ≤ %90 |
| Kasa Boyutları |
428U x 350G x 230Y mm |
| Toplam Ağırlık |
7,5 kg |
| Ana Ünite |
190U x 75G x 135Y mm, 0,82 kg |
| Prob |
200 Çap x 130Y mm, 2,2 kg |
| Uyumluluk |
DL/T 849.2-2019 / GB/T 18268.1 |

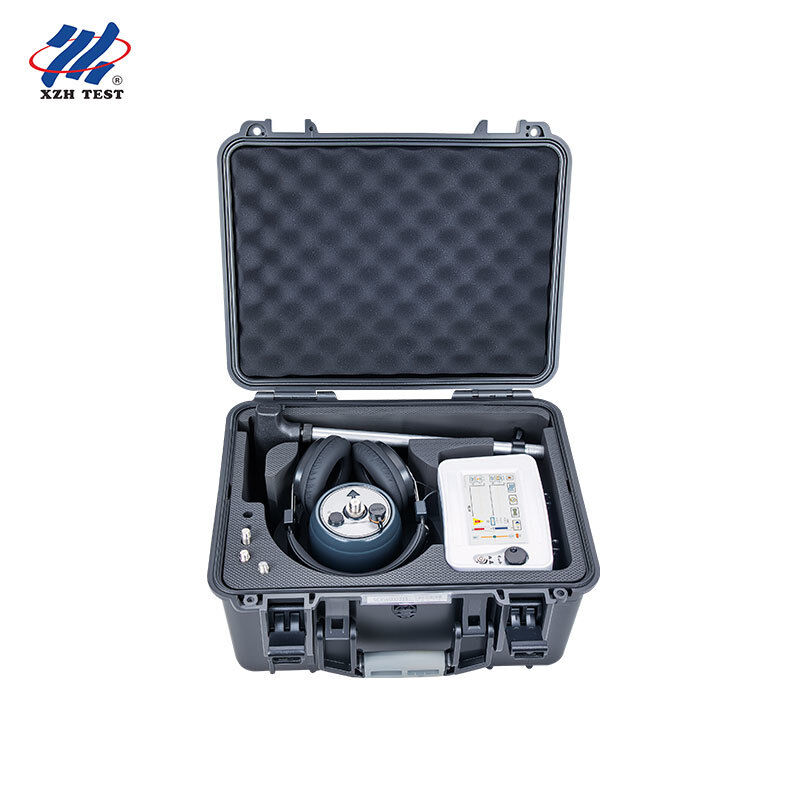

Paketleme Listesi
|
Cihaz Bileşen Listesi ve Diyagramı
|
|
isim
|
miktar
|
Grafikler
|
isim
|
miktar
|
Grafikler
|
|
Kablo Arıza Bulucu
|
1
|
|
prob
(Bağlantı çubuğu, taban, toprak pimi , prob konektörü ve disk konektörü )
|
1
|
|
|
7 çekirdekli ekranlı sinyal kablosu
|
1
|
|
|
şarj cihazı
|
1
|
|
|
Kulaklık
|
1
|
|
|
Çok Fonksiyonlu
Çiçek anahtarı
|
1
|
|
Sıkça Sorulan Sorular
S1: Akustik-manyetik senkronizasyon arıza yeri doğruluğunu nasıl artırır?
Akustik-manyetik yöntem, elektromanyetik sinyali (ışık hızına yakın hızda hareket eden) ve akustik sinyali (toprakta ses hızında hareket eden) aynı anda algılar. Bu iki sinyal arasındaki zaman farkını ölçerek, cihaz geleneksel sadece sesli yöntemlerden tahminleri ortadan kaldırarak arıza noktasına olan mesafeyi 0,1 metreye kadar doğrulukla hesaplar.
S2: Farklı saha koşulları için hangi filtre modu seçilmelidir?
Dört mod mevcuttur: Minimum parazitli genel kullanım için Tam Geçiş (100Hz-1600Hz); dengeli gürültü reddi için Bant Geçiş (200Hz-600Hz); yüksek frekansların hızla zayıfladığı yumuşak toprak veya kumlu araziler için Alçak Geçiş (100Hz-300Hz); düşük frekanslı arka plan gürültüsünün baskın olduğu arıza noktasına yakın sert kaldırım veya beton yüzeyler için Yüksek Geçiş (160Hz-1600Hz).
S3: XHDD503C+ hangi tür kablo arızalarını tespit edebilir?
XHDD503C+, güç kabloları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve çeşitli malzemeler, kesitler ve dielektrik ortamlara sahip gömülü teller üzerindeki düşük dirençli arızalar, kısa devre arızaları, açık devre (kopuk devre) arızaları, yüksek dirençli kaçak arızaları ve aşırı gerilim arızaları için uygundur.
S4: IP65 derecesi ıslak ve tozlu ortamlar için yeterli mi?
Evet. IP65 derecesi, cihazın tamamen toz geçirmez olduğu ve her yönden gelen düşük basınçlı su jetlerine karşı korunduğu anlamına gelir. Çok katmanlı fiziksel izolasyon sensörleri, hassas prob bileşenleri için ek koruma sağlar ve XHDD503C+'ı yağmur, çamur, inşaat tozu ve yüksek nemli ortamlarda güvenilir kılar.
S5: Sürekli saha kullanımı sırasında pil ne kadar süre dayanır?
Dahili 3,7V 3200mAh 18650 lityum pil paketi (4 hücre) 8 saatten fazla sürekli bekleme süresi sağlar. Birlikte verilen hızlı şarj cihazı ile tam şarj yaklaşık 4 saat sürer. Cihaz, pile zarar vermeden kısmen şarj edilmişken kullanılabilir.
S6: XHDD503C+ tek bir teknisyen tarafından çalıştırılabilir mi?
Kesinlikle. Ana ünite 0,82 kg ve prob 2,2 kg ağırlığındayken toplam sistem ağırlığı 7,5 kg'dır. Kompakt boyutlar ve sezgisel dokunmatik ekran arayüzü, tek bir operatörün çoğu saha senaryosunda bağımsız olarak arıza noktalama işlemini taşımasına, kurmasına ve gerçekleştirmesine olanak tanır.
S7: XHDD503C+ hangi standartlara uygundur?
XHDD503C+, DL/T 849.2-2019 (Güç Ekipmanları İçin Özel Test Cihazları Genel Teknik Koşulları — Kablo Arıza Noktalayıcı) ve GB/T 18268.1 (Endüstriyel alanlarda kullanılan test ekipmanları için parazit önleme gereksinimleri) akustik-manyetik konumlandırma gereksinimlerini karşılar.
S8: Cihazla birlikte hangi aksesuarlar dahildir?
Standart aksesuarlar arasında ana ünite, bağlantı çubuğu ve tripod tabanı olan dijital prob, 7 çekirdekli ekranlı sinyal kablosu, profesyonel izleme kulaklıkları, hızlı şarj cihazı, montaj için çok fonksiyonlu anahtar ve sağlam bir taşıma çantası bulunur. Tüm öğeler 428U x 350G x 230Y mm koruyucu çantaya paketlenmiştir.
S9: XHDD503C+ herhangi bir yüksek voltajlı darbe jeneratörü ile çalışabilir mi?
XHDD503C+, kablo arıza ön konumlandırması için kullanılan standart yüksek voltajlı darbe jeneratörleriyle uyumludur. Optimum akustik-manyetik zaman farkı ölçümü için 3-5 saniyelik periyodik bir deşarj döngüsü gerektirir. En iyi sonuçlar için, eksiksiz bir arıza bulma iş akışı için XZH TEST'in XHHD523L veya XHHG521A ön konumlandırıcıları ile eşleştirin.
S10: Hangi garanti ve satış sonrası destek sağlanmaktadır?
XZH TEST, üretim kusurlarını kapsayan standart bir ürün garantisi sunmaktadır. Kapsamlı İngilizce kullanım kılavuzları dahildir ve operasyonel rehberlik için uzaktan teknik destek mevcuttur. Toplu siparişler için yerinde devreye alma ve operatör eğitimi ayarlanabilir. Yedek parçalar ve aksesuarlar hızlı sevkiyat için stokta tutulmaktadır.
