Yüksek Akımlı Dijital Yıkım Köprünün İçinden 60kV 600mA Kablo Hata Ön Yerlendirici

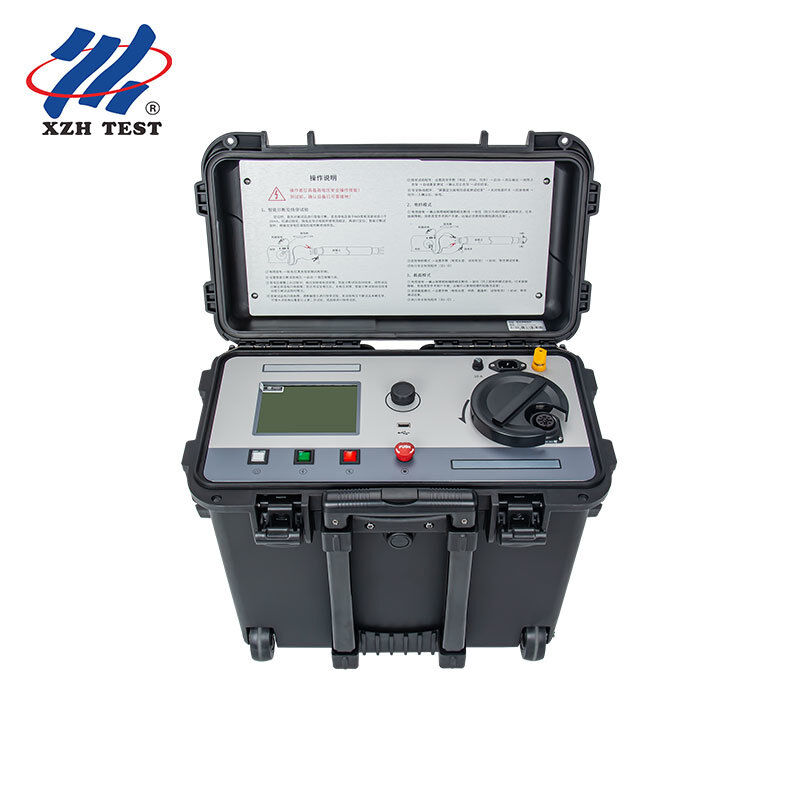

BuXHSC-60QYüksek dirençli ve düşük dirençli hatayı hızlı bir şekilde dönüştürmek için özel olarak tasarlanmış yüksek akımlı bir dijital yanma köprüsüdür. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

Yüksek dirençli kablo hataları – özellikle uzun, büyük iletkenli kablolarda – yüksek impedanslı bir boşaltma yolu oluşturur.Sadece 100 ~ 200mA kısa devre akımına sahip bir yanma aracı, sıklıkla hata kanalını karbonlaştırmak ve dengelemek için tekrarlanan döngülere ihtiyaç duyar, ve bazı durumlarda tam köprü ölçümü için yeterince düşük bir direnç elde edemez. XHSC-60Q'ların 600mA çıkışı, hata noktasına orantılı olarak daha yüksek enerji sağlar.kararsız yüksek dirençli yaydan istikrarlı düşük dirençli iletkenlik yoluna geçişi hızlandırmak.

Hata ayarlandığında, entegre akıllı köprü modülü devreye girer.temiz sağlamak için şimdi düşük direnç hatası ile yeterli test akımı sürüyor, tekrarlanabilir oran ölçümleri ′′ belirtilen ±(0.2%·L+1) m konumlandırma doğruluğuna ulaşmak için kritiktir.

• Adım 1: HV dayanıklılık testi:yalıtım durumunu doğrulamak ve hatanın hala mevcut olduğunu onaylamak için yanma modu kullanarak kademeli olarak artan DC voltajı uygulayın
• Adım 2 Burning-Through:60kV/600mA'yı hata noktasına ulaştırın. Hata karbonlaşırken, gerilim düşerken ve akım dengelenirken voltaj ve akım sayaçlarını izleyin.
• Adım 3: Köprünün önceden yerleştirilmesi:Çevirme masası seçicisini köprü moduna geçirin. Dört telli korunan ölçüm kablosunu bağlayın. 3,5 inçlik TFT ekranındaki döner kodlayıcı düğmesini kullanarak köprü, kesit,veya mevcut kablo verilerine dayalı bir voltaj karşılaştırma yöntemi
• Adım 4  Belirleme:Hata önceden yerleştirildiğinde, son kazı onayı için belirtilen mesafede akustik-manyetik işaretleme (ayrı bir enstrüman) kullanın.

• 33kV ≈ 220kV XLPE iletim kablolarında yüksek dirençli yalıtım hataları (yaklaşık 2.500mm2 iletken kesit)
• Nemin girmesi dengesiz, yüksek impedanslı boşaltma yolları yarattığı yağ-kağıt (PILC) kablo hataları
• Uzun çapraz bağlantılı HV devrelerinde kablo kabuğu hataları, birden fazla kablo kabuğu kesintilerinin eşzamanlı olarak yakılmasını gerektirir.
• Yapı hasarının gizli yüksek dirençli kusurlara neden olduğu yeni monte edilen kablolardaki kullanım öncesi hatanın yeri

XHSC-60Q, otomatik düzenleme impedans eşleşmesi ile çift aşırı yük ve kısa devre koruması içerir. Yüksek voltajlı bir etkinleştirme mantar düğmesi acil güç kesimi sağlar.Yüksek voltaj ayar düğmesi HV anahtarı ile birbirine bağlanmıştır. Tüm işlemler yer potansiyelinde yalıtımlı bir döner kodlayıcı aracılığıyla yürütülür.LCD ekranı ve köprü elektronikleri, operatör tamamen izole kalırken, ölçüm doğruluğu için yüksek potansiyelde yüzerken.
