XHSC-60Q, HV GIS yeteneği ile Köprüden 60kV 600mA Kablo Hata Bulucusu ile Entegre Dijital Yanma

Name: XHSC-60Q, HV GIS yeteneği ile Köprüden 60kV 600mA Kablo Hata Bulucusu ile Entegre Dijital Yanma
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Shaanxi, Çin
Marka adı:	XZH TEST
Sertifika:	CE, ISO
Model numarası:	XHSC-60Q

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shaanxi, Çin

Marka adı:

XZH TEST

Sertifika:

CE, ISO

Model numarası:

XHSC-60Q

Burn-Through Çıkış Gerilimi:

0-60kV sürekli ayarlanabilir

Yanma Kısa Devre Akımı:

600mA

Köprü Modu Çıkış Gerilimi:

0-4kV sürekli ayarlanabilir

Köprü Modu Kısa Devre Akımı:

600mA

LCD Ekran:

3,5 inç TFT Renkli ekran

Konumlandırma Doğruluğu:

\u00b1(%0,2\u00b7L+1)m

Test Aralığı:

1-50000m

Güç kaynağı:

220V AC\u003e110%, 50Hz

Güç Tüketimi:

2kVA, jeneratör uyumlu (>2kW)

Boyutlar (L\u00d7W\u00d7H):

30cm\u00d746cm\u00d750cm

Fonksiyonlar:

DC dayanım testi, yanma, akıllı köprü ön konumu, kesit yöntemi, gerilim karşılaştırma yöntemi

Vurgulamak:

High Light

Vurgulamak:

Dijital Burn-Through köprüsü 60kV 600mA

HV GIS ile kablo hatası belirleyici

Köprünün İçinden Entegre Dijital Yanık

Trading Information

Min sipariş miktarı:

1 adet

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

Darbeye dayanıklı köpük ara parçalı, taşınabilir çekme çubuğu kasası, ihracata uygun ahşap dış kasa

Teslim süresi:

8-10 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

Ayda 200 adet

Ürün Tanımı

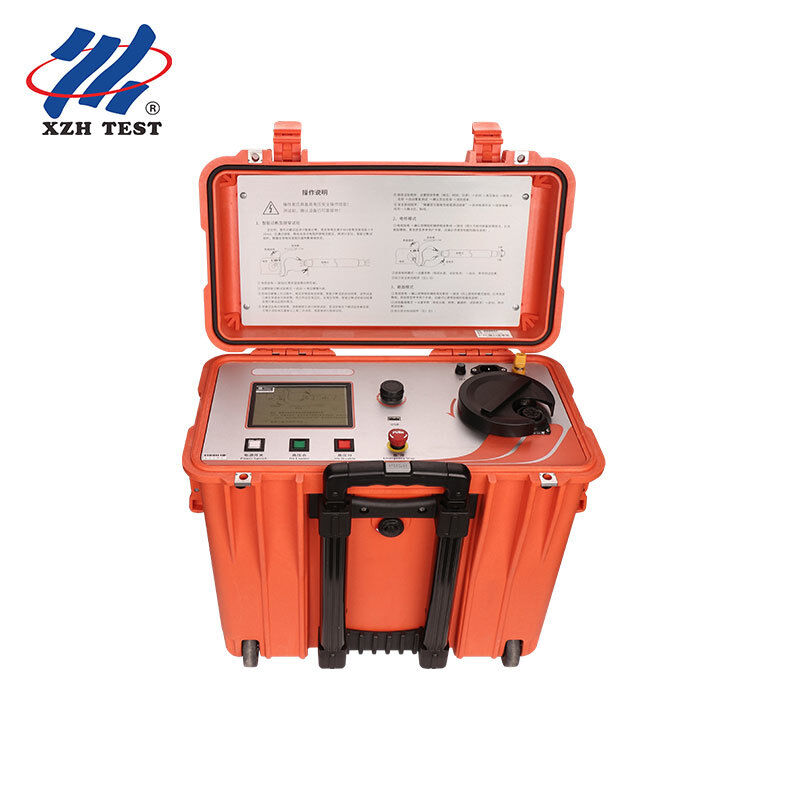

XHSC-60Q Entegre Dijital Delme Köprüsü — Taşınabilir 60kV/600mA Kablo Arıza Bulucu

XHSC-60Q tek bir taşınabilir çekme kollu kasada yüksek voltajlı delme (60kV, 600mA) ve akıllı köprü arıza ön konumlandırmayı birleştiren tamamen entegre bir dijital delme köprüsüdür. Ayrı cihazların lojistik yükü olmadan, GIS sonlandırılmış ve çapraz bağlı yüksek voltajlı ağlar dahil olmak üzere karmaşık kablo sistemlerinde hızlı konuşlandırma ihtiyacı duyan saha servis ekipleri için özel olarak tasarlanmıştır.

Anahtar Avantaj: Tek taşınabilir kasa. İki kritik fonksiyon. XHSC-60Q, ayrı delme ve köprü cihazlarının taşınması ve kurulumu ihtiyacını ortadan kaldırır - araç alanını, kurulum süresini ve erişimin kısıtlı olduğu iş sahalarında operasyonel karmaşıklığı azaltır.

Entegre Tasarım — Saha İçin Üretildi

XHSC-60Q, yüksek voltajlı sabit akım kaynağını, köprü algılama modülünü ve 3,5 inç TFT LCD ekranı, saha taşımacılığı için derecelendirilmiş sağlam bir çekme kollu kasada barındırır. Tüm sistem yalnızca 29 kg ağırlığındadır ve tek operatörün araçtan test noktasına konuşlandırılmasını sağlar. Bir döner seçici anahtar, kablo yeniden bağlantısı gerektirmeden delme ve köprü modları arasında sorunsuz bir şekilde geçiş yapar.

Teknik Özellikler

Parametre	Özellik
Delme Çıkış Voltajı	0–60kV sürekli ayarlanabilir
Delme Kısa Devre Akımı	600mA
Köprü Modu Çıkış Voltajı	0–4kV sürekli ayarlanabilir
Köprü Modu Kısa Devre Akımı	600mA
LCD Ekran	3,5 inç TFT renkli ekran
Konumlandırma Doğruluğu	±(0,2%·L+1)m
Test Aralığı	1–50.000m
Çalışma Klavyesi	Döner kodlayıcı ile tek tuşla çalıştırma
Güç Kaynağı	220V AC±10%, 50Hz
Güç Tüketimi	2kVA (jeneratör uyumlu, >2kW)
Çalışma Sıcaklığı	-10°C ila +55°C

Çok Yöntemli Arıza Ön Konumlandırma

Akıllı köprü modülü üç konumlandırma algoritmasını destekler:

Köprü Yöntemi: Bilinen kablo uzunluğu ve düşük dirençli uzak uç kısa devreli eşit kesitli yardımcı kablo gerektirir

Kesit Yöntemi: Bilinen kesit alanı ve malzeme verilerini kullanır - yardımcı kablo uzunluğunun farklı olduğu durumlarda idealdir

Voltaj Karşılaştırma Yöntemi: İki kablolama konfigürasyonundan yüzde hesaplamasıyla arıza mesafesini belirler - yalnızca kablo uzunluğunun bilindiği durumlarda uygundur

Tüm yöntemler, yer potansiyeli döner kontrolü ile yüksek potansiyel tarafındaki LCD üzerinden çalışır - çalışma sırasında yüksek voltajlı bölüme fiziksel temas gerekmez.

Uygulamalar

GIS anahtarlama ekipmanını çıkarmadan HV kablo yalıtım arızası ön konumlandırması

Bağlantı bağlantılarını kısa devre yapmadan çapraz bağlı kablo sistemi kılıf arıza konumu

Büyük kesitli, uzun mesafeli iletim ve dağıtım kablolarında yüksek dirençli arıza delme

DC dayanım gerilimi doğrulama testleri

Dalga yansıtma yöntemlerinin kör noktaları olduğu kısa kablo ve yakın uç arıza konumu

Neden XHSC-60Q?

Geleneksel iki cihazlı kurulumların aksine, entegre tasarım saha lojistiğini azaltır, ayrı birimler arasındaki uyumluluk sorunlarını ortadan kaldırır ve her iki işletim modunda da tutarlı bir kullanıcı arayüzü sağlar. Koruyucu kablolu dört telli (Kelvin) direnç ölçümü, kablo direnci hatalarını ortadan kaldırırken, bakır örgü örgülü koruyucu katman güvenilir topraklama yoluyla operatör güvenliğini sağlar.

ZHX TEST Hakkında: ZHX TEST, TDR ön konumlandırıcılar ve yüksek voltajlı dalga jeneratörlerinden entegre delme köprülerine kadar kablo arıza konumu sistemlerinde uzmanlaşmıştır. Tüm cihazlar IEC 61010-1 güvenlik standartlarına göre tasarlanmış ve üretilmiştir.
