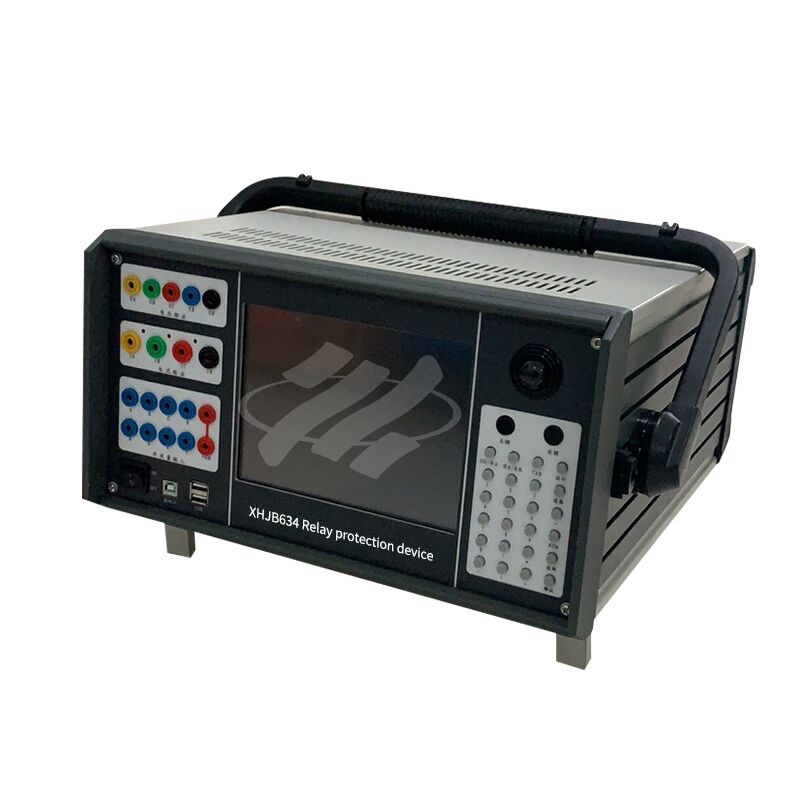

XHJB634 Mikrobilgisayar Röle Koruma Kalibratörü, mikroelektronik teknolojisini benimseyen kompakt bir mikrobilgisayar tabanlı röle koruma test cihazıdır. Mikrobilgisayar röle koruma test cihazları için DL/T624-2010 standardına uygun olarak, geleneksel benzer ürünlerin artılarını ve eksilerini analiz ederek yükseltilmiştir.
Yüksek performanslı endüstriyel PC ve yüksek hızlı DSP, 16-bit DAC modülü, 8,4 inç LCD ekran ve yerleşik klavye ile donatılmıştır. Cihaz, hem bağımsız olarak hem de bir dizüstü bilgisayar bağlantısıyla çalıştırılabilir, güçlü işlevlere, küçük ayak izine ve üstün hassasiyete sahiptir.
Teknik Parametreler
AC Akım Kaynağı: Tek Faz: 3×40A Üç Faz: 120A Güç: ≥450VA/faz
Çıkış Süresi: 0~10A Sürekli, 10~20A ≥60 saniye, >20A ≥10 saniye
AC Voltaj Kaynağı: Tek Faz: 4×120V Güç: ≥60VA/faz
DC Akım Kaynağı: Tek Faz: -10A~+10A Maksimum Çıkış Gücü: ≥200VA
DC Voltaj Kaynağı: Tek Faz: -150V~+150V Maksimum Çıkış Gücü: ≥100VA
AC Kaynak Açısı: Faz Açısı: 0°~360° Hassasiyet: ±0.2°
AC Kaynak Frekansı: Frekans: 1~2000Hz Frekans Çözünürlüğü: 1mHz
Harmonik Çıkışı: 2. ila 40. dereceden herhangi bir genlikte harmonik üretebilir
Senkronizasyon: Voltaj ve akım senkronizasyonu ≤10μS
Giriş: 15V~250V aktif kontaklara uyumlu 8 kanal, aktif kontak polaritesini otomatik olarak tanımlar
Zamanlama doğruluğu: 1 saniyeden az olduğunda ≤1ms
Çıkış: 4 çift programlanabilir anahtar kuru kontak, kapasite: AC/DC 250V, 0.5A
Güç kaynağı: 220V±10% 50Hz±10%
Test sırasında, voltaj bu aralıkta noktadan noktaya test edilir. Frekans her test turunda değişir, ancak voltaj belirli bir değerde sabit kalır. Voltaj değeri, başlangıç değerinden belirli bir değere kadar kademeli olarak artar, bu noktada cihaz kilidi serbest bırakır ve doğru çalışır. Bu değer düşük voltaj kilitleme sınır değeridir.
Cihaz voltaj kilitleme değerinin altında kilitlendiği için, başlangıç değişim değeri genellikle cihazın ayarlanmış kilitleme değerinin altına, son değişim değeri ise cihazın ayarlanmış kilitleme değerinin üzerine ayarlanmalıdır. Başka bir deyişle, test cihazın çalışmamasından çalışmasına doğru ilerler, böylece cihazın düşük voltaj kilitleme değeri ölçülür.
