Aparma Arrester Sayaç Çalışma Test Cihazı | XHJS401

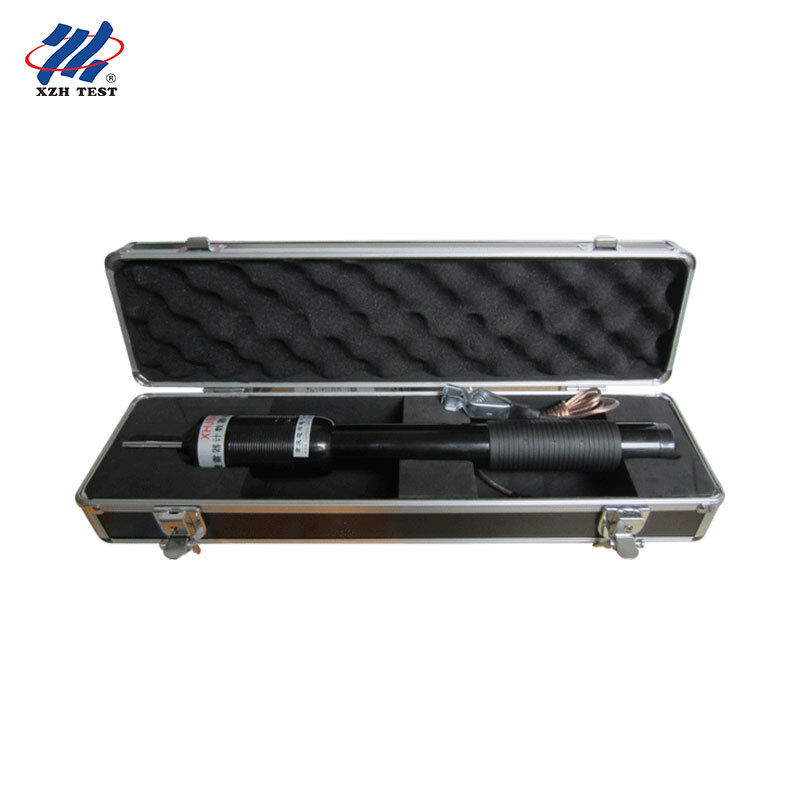

XHJS401 aparma sayaç çalışma test cihazı, yıldırım aparmalarının deşarj sayaçlarının yerinde test edilmesi için güç kullanıcılarının özel gereksinimlerini karşılamak üzere teknik personelimiz tarafından özel olarak geliştirilmiştir. Şık bir görünüme sahiptir ve taşınması ve kullanımı kolaydır, bu da onu eski, ağır test cihazları ve verimsiz test yöntemleri için ideal bir yedek haline getirir.
Test cihazı, bir yıldırım deşarjını simüle etmek için 800 ~ 1000V'luk yüksek voltajlı bir darbe verir ve aparma sayacının doğru şekilde çalıştığını ve kayıt yaptığını doğrular. Sadece φ36×375mm'lik kompakt bir gövdeye ve 780g'lık toplam ağırlığa sahip olan cihaz, havai test sırasında tek elle tutulabilir ve baştaki teleskopik iletken çubuk, sayacın kurulum yüksekliğine uyacak şekilde uzatılabilir.
Dört adet boy-1 pil (DC 6V) ile çalışan XHJS401, pil seti başına 2000'den fazla deşarj testini destekler. Yeşil ve kırmızı gösterge ışıkları şarj ve hazır durumlarını gösterir ve test sonucu doğrudan sayacın sayıp saymadığına göre belirlenir, bu da karmaşık kablolama veya ağır yardımcı ekipman olmadan anında, sezgisel bir karar verir.
Uygulamalar ve Hedef Kitle: Trafo merkezi bakım ekipleri, elektrik önleyici testler, yıldırımdan korunma test kurumları (meteoroloji yıldırımdan korunma merkezleri ve üçüncü taraf yıldırımdan korunma denetim kuruluşları), iletim hattı işletme ve denetim ekipleri hat aparmalarını kontrol eden, çinko oksit aparma üreticilerinin kalite kontrol departmanları, benzin istasyonları ve tehlikeli kimyasal sahalarının yıldırımdan korunma denetimi ve gaz türbini ve dağıtılmış enerji santrallerinin elektrik test ekipleri için tasarlanmıştır.
Anahtar Özellikler
| Parametre |
Özellik |
| Çıkış Voltajı |
800 ~ 1000V |
| Ana Gövde Boyutları |
φ36 × 375 mm |
| Baş Boyutları |
φ50 × 100 mm |
| Ağırlık |
780 g |
| Güç Kaynağı |
DC 6V (dört adet boy-1 pil) |
| Pil Ömrü |
Pil seti başına 2000'den fazla deşarj testi |
| Şarj Süresi |
Kırmızı hazır ışığı yanmadan önce yaklaşık 3 ila 5 saniye |
| Göstergeler |
Yeşil güç ışığı, kırmızı hazır ışığı |
| İletken Çubuk |
Teleskopik, sayaç kurulum yüksekliğine uyacak şekilde ayarlanabilir uzunluk |
| Topraklama |
Test sonrası güvenli deşarj için kuyruk topraklama kablosu |
Ürün Özellikleri
Teleskopik iletken çubuklu kompakt 780g kalem tarzı tasarım, yüksekte tek elle kullanım
800 ~ 1000V yüksek voltajlı darbe çıkışı, doğrulama için aparma sayaçlarını güvenilir bir şekilde tetikler
Gücü kapatmadan tekrarlanan testler, saha denetim verimliliğini büyük ölçüde artırır
Yeşil ve kırmızı gösterge ışıkları açık ve şarj-hazır durumlarını net bir şekilde gösterir
Pil seti başına 2000'den fazla deşarj testi, düşük bakım maliyeti
Basit kullanım, eski ağır test cihazları ve verimsiz test yöntemleri için ideal bir yedek
Neden Aparma Sayaçları Test Edilmelidir
Deşarj sayacı, bir yıldırım aparmasının çalışıp çalışmadığının tek görünür göstergesidir. Yıldırım veya aşırı voltaj çarptığında, sayaç deşarj eylemini kaydeder; çalışan bir sayaç olmadan, bakım personeli aparmanın enerji emip emmediğini ve performansının düşüp düşmediğini bilemez.
| Durum |
Risk |
XHJS401 Çözümü |
| Sayaç takılı veya sıkışmış |
Aparma deşarj eylemleri kaydedilmez, gizli arızalar zamanında bulunamaz |
Sayaç mekanizmasının normal çalıştığını doğrulamak için 800-1000V darbe enjekte edin |
| Yıldırım tarafından hasar görmüş sayaç |
Kayıtlar kaybolur ve aparma durumu bilinmez |
Hızlı yerinde kontrol, sayacın değiştirilmesi gerekip gerekmediğini doğrular |
| Fırtına sezonu öncesi önleyici test |
Test edilmemiş aparmalar bir sonraki yıldırım çarpmasında arızalanabilir |
DL/T 596 önleyici test yönetmeliklerine göre rutin sayaç çalışma testi |
| Yeni kurulum kabulü |
Sayaç kablolama hataları tespit edilmez |
Kabul testi, sayacın simüle edilmiş bir deşarja yanıt verdiğini doğrular |
Çalışma Adımları
Topraklama kablosunu cihazın kuyruğuna takın ve sağlam bir bağlantı yapın
Sayacın yüksekliğine uyacak şekilde baştaki teleskopik iletken çubuğun uzunluğunu ayarlayın
Gücü açmak için güç anahtarını herhangi bir yönde 90 derece çevirin, bir "tık" sesi duyulur; yeşil ışık yanar
Cihazın hazır olduğunu gösteren kırmızı ışığın yanmasını bekleyin (yaklaşık 3 ila 5 saniye)
Aparma sayacını test etmek için teleskopik iletken çubuğu test örneğine dokundurun
Gücü kapatmadan tekrarlanan testlere izin verilir, ancak şarj olurken iletken çubuk her seferinde test örneğinden ayrılmalıdır
Testi bitirdikten sonra önce gücü kapatın, ardından cihazı kaldırmadan önce baş iletken çubuğu kuyruk topraklama kablosuna boşaltın
Güvenlik Uyarıları
Kullanmadan önce daima topraklama kablosunu sağlam bir şekilde bağlayın ve testten sonra başı topraklama kablosuna boşaltın
Şarj süresi boyunca iletken çubuğa veya test örneğine dokunmayın
Pil zayıfsa, şarj süresi uzayacaktır; pilleri zamanında değiştirin
Cihazı kuru tutun ve nakliye ve depolama sırasında şiddetli darbelere maruz bırakmaktan kaçının
Cihazı yalnızca amaçlandığı gibi aparma sayaç çalışması testi için kullanın
SSS
S1: XHJS401 aparma sayaç çalışma test cihazı ne için kullanılır?
Bir yıldırım aparmasının deşarj sayacının doğru çalışıp çalışmadığını test etmek için kullanılır. Test cihazı, bir deşarjı simüle etmek için 800 ~ 1000V'luk bir yüksek voltaj darbesi enjekte eder ve sayaç sayarsa, sayaç mekanizmasının çalıştığı doğrulanır.
S2: Aparma sayacının çalıştığını nasıl anlarım?
Kırmızı hazır ışığı yandıktan sonra, iletken çubuğu sayaç terminaline dokundurun. Sayaç bir sayım ilerlerse, sayaç doğru çalışıyor demektir; saymazsa, sayaç sıkışmış veya hasar görmüş olabilir ve onarım veya değiştirme gerektirir.
S3: Bir test ne kadar sürer?
Cihaz güç açıldıktan yaklaşık 3 ila 5 saniye sonra hazırdır. Her deşarj testi sadece saniyeler sürer ve gücü kapatmadan tekrarlanan testlere izin verilir, bu nedenle bir banka aparma hızlı bir şekilde kontrol edilebilir.
S4: Piller kaç testi destekler?
Dört adet boy-1 pil (DC 6V), 2000'den fazla deşarj testini destekler. Pil zayıf olduğunda, şarj süresi uzayacaktır ve piller zamanında değiştirilmelidir.
S5: Yüksekte test etmek güvenli midir?
Evet. 780g'lık kalem tarzı tasarım ve teleskopik iletken çubuk, sayaç kurulum yüksekliğinde tek elle kullanıma olanak tanır. Kullanmadan önce daima kuyruk topraklama kablosunu bağlayın ve cihazı kaldırmadan önce testten sonra başı topraklama kablosuna boşaltın.
Her XHJS401, test cihazı gövdesi, topraklama kablosu ve kullanım kılavuzu ile birlikte teslim edilir ve bir yıllık ücretsiz garanti ve ömür boyu teknik servis ile desteklenir. Sipariş, eğitim ve satış sonrası destek için lütfen satış ekibimizle iletişime geçin.
