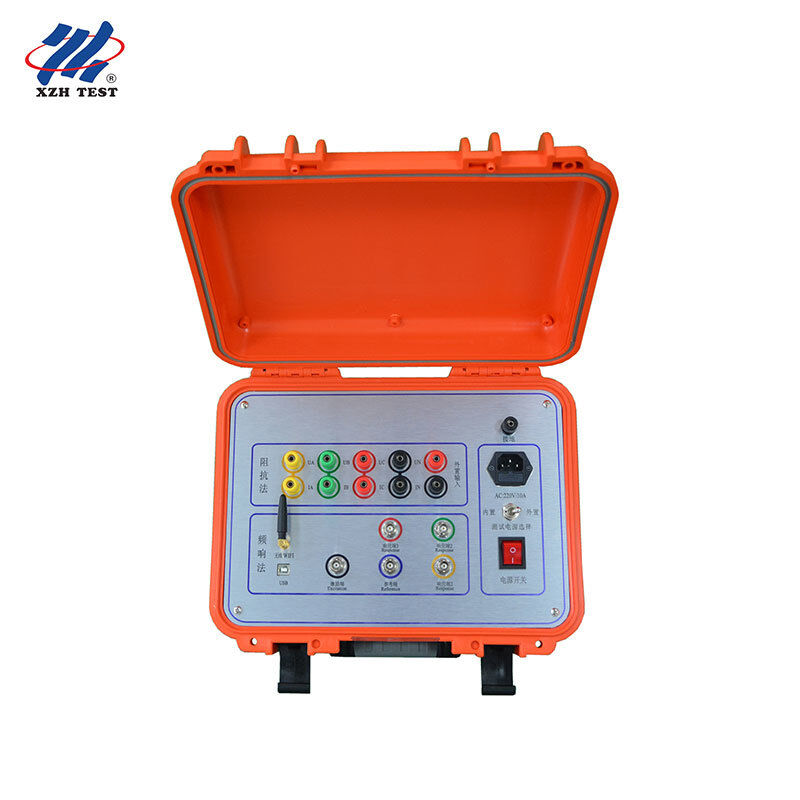

XHBX1502 Transformatör Sargı Deformasyon Direnç Test Cihazı— — Bir USB bağlantılı teşhis cihazı, 63kV-500kV güç transformatörlerinin iç sargı arızalarını test etmek için Frekans Tepki Analizi (FRA) yöntemi ve direnç yöntemi kullanır ve otomatik analiz ve Word raporu çıktı işlevlerine sahiptir.
Genel Bakış
XHBX1502, transformatörlerin iç sargı özelliklerini ölçer ve zararsız bir iç arıza tespit teknolojisi olan Frekans Tepki Analizi (FRA) yöntemini kullanarak transformatörlerin iç arızalarını doğru bir şekilde teşhis eder. 63kV~500kV güç transformatörlerinin iç yapı arızalarının tespiti için uygundur.
Transformatör tasarlandıktan ve üretildikten sonra, devreleri ve iç yapıları sabittir, bu nedenle her devrenin frekans tepkisi de buna göre sabitlenir ve üç faz arasında karşılaştırılabilir. Ancak, test sırasındaki fazlar arası veya fazlar arası kısa devreler, nakliye sırasındaki darbeler ve kısa devre ve arıza durumlarındaki elektromanyetik kuvvetler, sargı dağılım parametrelerinin değişmesine neden olabilir, bu da orijinal frekans tepkisini (genlik değişimi ve rezonans noktası kayması) değiştirir. Bu tepki değişikliklerini — — genlik, frekans aralığı ve değişim eğilimi dahil — — ölçerek, test personeli sargı deformasyon derecesini belirleyebilir ve transformatörün ciddi şekilde hasar görüp görmediğini veya büyük onarım gerekip gerekmediğini teşhis edebilir.
Bu cihaz, bir dizüstü bilgisayar ve bir mikroişlemci tabanlı yüksek hassasiyetli ölçüm sisteminden oluşur. Kompakt, kullanımı kolaydır ve yalnızca kullanım kılavuzunu okuyarak veya kısa bir eğitimle kullanılabilir.
Ana Özellikler
Yüksek hızlı, yüksek yoğunluklu mikroişlemcilerin toplanması ve kontrolü içinDizüstü bilgisayar ile cihaz arasındaki
USB iletişimi.DDS Yüksek Hızlı Dijital Tarama Teknolojisi
Deformasyon, kalkış, yer değiştirme, eğim, fazlar arası kısa devre deformasyonu ve fazlar arası kısa devre gibi sargı arızalarının doğru teşhisine yardımcı olur.Yüksek Hızlı Çift Kanallı 16-bit A/D Örnekleme
(Alan testinde değiştirme anahtarı sırasında dalga formunda belirgin değişiklikler meydana gelir).Yazılım ayarlanabilir sinyal genliği
, maksimum tepe değeri ±10V'dir.Çift Ölçüm Sistemi
— — Doğrusal tarama ölçümü ve adım tarama ölçümü — — iki yerli ölçüm moduyla uyumludur.Otomatik Veri Analiz Sistemi
, üç fazın (A/B/C) yatay benzerliğini ve dikey aynı fazın (AA, BB, CC) deformasyon benzerliğini karşılaştırma işlevlerine sahiptir.Otomatik olarak Word elektronik belgeleri oluşturur,
Depolama ve yazdırma için.Direnç (Empedans) Yöntemi
: Alçak gerilim tarafı kısa devresi, yüksek gerilim tarafı tek kez bağlanır, tüm üç fazlar için uygundur ve her fazın kısa devre direncini otomatik olarak hesaplar.Tek Cihaz İki Ölçüm Yöntemi: FRA ve Direnç Yöntemi
XHBX1502, Çin güç standartlarının belirlediği transformatör sargı deformasyon testinin iki yöntemini destekler:
Yöntem
| Prensip |
Standart Uyumu |
Anahtar Çıktı |
Frekans Tepki Analizi (FRA) |
| Her sargının her fazının frekans tepkisini geçmiş verilerle karşılaştırır |
DL/T911-2004 |
Benzerlik (çok iyi'den çok kötü'ye) ve deformasyon derecesi (normal, hafif, orta, ciddi) |
Direnç/Empedans Yöntemi |
| Her fazın düşük gerilim kısa devre direncini ölçer ve her fazın direnç değerini etiket değeriyle karşılaştırır. |
DL/T1093-2008 |
Her faz kısa devre direnci ve fazlar arası karşılaştırma |
Otomatik analiz sistemi, üç fazın yatay benzerliğini (çok iyi, iyi, kötü, çok kötü) ve dikey aynı faz sargı durumunu (normal sargı, hafif deformasyon, orta derecede deformasyon, ciddi deformasyon) raporlar ve sonuçları Word belgesi olarak dışa aktarabilir. |
Frekans Tepki Yöntemi — — Teknik Özellikler
2.1 Tarama Modu & 2.2 Diğer Teknik Parametreler Tarama Modu
| Doğrusal tarama ve adım tarama |
Doğrusal Tarama Aralığı |
| Frekans Aralığı: 10Hz – 10MHz, 40000 nokta; Çözünürlük: 0.25kHz / 0.5kHz / 1kHz |
Adım Tarama Aralığı |
| 0.5kHz – 1MHz, 2000 nokta (0.5–10kHz, 10–100kHz, 100–500kHz, 500–1000kHz) |
Genlik Aralığı |
| -120dB ila +20dB |
Genlik Hassasiyeti |
| 0.1dB |
Tarama Frekansı Hassasiyeti |
| 0.005% |
Sinyal Giriş Empedansı |
| 1MΩ |
Sinyal Çıkış Empedansı |
| 50Ω |
Sinyal Çıkış Genliği |
| ±20V |
Faz Tekrar Edilebilirliği |
| 99.9% |
Direnç yöntemi, üç faz bağlantısı ve tek faz ölçüm yöntemini kullanır: yalnızca alçak gerilim tarafı kısa devre yapar, yüksek gerilim tarafı aynı anda üç fazı bağlar, tek seferlik ölçüm her fazın kısa devre direncini otomatik olarak hesaplayabilir. Bu ekipman, dahili 220V güç kaynağını veya harici güç kaynağını kullanabilir. |
| -10°C ila +40°C |
Depolama Sıcaklığı |
| -20°C ila +70°C |
Bağıl Nem |
| <90%, yoğuşmasız |
Direnç (Empedans) Yöntemi — — Teknik Özellikler |
Ölçüm Hassasiyeti
| Gerilim seviyesi 0.2; Akım seviyesi 0.2 |
Empedans Aralığı |
| 0 – 100% |
Gerilim Ölçüm Aralığı |
| AC 25V – 500V |
Mevcut Ölçüm Aralığı |
| AC 0.1A – 10A |
Çalışma Nemi |
| 0 – 80% |
Faz Tekrar Edilebilirliği |
| 99.9% |
Direnç yöntemi, üç faz bağlantısı ve tek faz ölçüm yöntemini kullanır: yalnızca alçak gerilim tarafı kısa devre yapar, yüksek gerilim tarafı aynı anda üç fazı bağlar, tek seferlik ölçüm her fazın kısa devre direncini otomatik olarak hesaplayabilir. Bu ekipman, dahili 220V güç kaynağını veya harici güç kaynağını kullanabilir. |
Ne Zaman Test Yapılmalı: Önerilen Test Zamanlaması
Kullanım kılavuzunda atıfta bulunulan Çin güç düzenlemeleri, aşağıdaki durumlarda sargı deformasyon testi yapılmasını önerir:
Teslimat ve Testten Önce
— — 110kV ve üzeri transformatörler, orijinal kayıtları korumak için alçak gerilim kısa devre direnci testi veya FRA sargı deformasyon testi yapmalıdır.Yakın Mesafe Kısa Devre Meydana Geldikten Sonra
(örneğin, priz kısa devresi veya tekrarlanan yakın mesafe kısa devreler) meydana geldikten sonra, test yapılmalı ve orijinal kayıtlarla karşılaştırılmalıdır. Aynı zamanda diğer darbe sonrası elektriksel testlerle birlikte, transformatör daha sonra tekrar hizmete alınabilir.Periyodik Test
— — Normal çalışan transformatörler en az altı yılda bir test edilmelidir.Uygulanabilir Kitle
XHBX1502'nin hedef kullanıcıları, büyük güç transformatörlerinin iç durumunu değerlendirmekten sorumlu ekiplerdir:
Transformatör Üreticileri
Fabrika ve teslimattan önce sargı testi yapmak ve temel kayıtlar oluşturmak için.Şebeke İşletme ve Bakım Birimleri
Transformatörlerin normal ve kısa devre sonrası durumunu kontrol etmek için.Transformatör Büyük Onarım ve Bakım Atölyeleri
Bakım yapılıp yapılmayacağına karar vermeden önce sargı deformasyon durumunu değerlendirmek için.Güç Bilimsel Araştırma Enstitüleri ve Muayene Şirketleri
63kV-500kV transformatörler için üçüncü taraf teşhis hizmetleri sunmak.Dizüstü bilgisayar aracılığıyla USB bağlantısı ile çalıştırılabilir, otomatik olarak üç faz analizi yapar ve Word raporları üretir — — saha ve fabrika kullanımı için tasarlanmıştır — — yalnızca transformatör bağlantı ana hattının çıkarılması gerekir, kaldırma veya sökme gerekmez.
Sık Sorulan Sorular
XHBX1502 hangi gerilim seviyelerindeki transformatörler için uygundur?
63kV~500kV güç transformatörlerinin iç yapı arızalarının tespiti için tasarlanmıştır.
Hangi test yöntemlerini destekliyor?
Frekans Tepki Analizi (FRA) yöntemini ve Direnç (Empedans) yöntemini destekler, sırasıyla DL/T911-2004 ve DL/T1093-2008 standartlarını karşılar.
FRA tarama aralığı ve çözünürlüğü nedir?
Doğrusal tarama, 10Hz–10MHz frekans aralığını kapsar, 40000 tarama noktasına sahiptir; Adım tarama, 0.5kHz–1MHz frekans aralığını kapsar, 2000 tarama noktasına sahiptir. Frekans çözünürlüğü seçenekleri 0.25kHz, 0.5kHz ve 1kHz'dir.
Ölçüm ne kadar sürer?
Frekans Tepki Analizi (FRA) yöntemi kullanılarak, her faz 60 saniyeden az sürer, yüksek, orta ve düşük sargılı güç transformatörlerinin toplam süresi 10 dakikayı geçmez. Direnç yöntemi her faz için 15 saniyeden az sürer, toplam süre 1 dakikayı geçmez.
Transformatörün yağ tankının çıkarılması veya sökülmesi gerekir mi?
Hayır, yalnızca transformatör bağlantı ana hattının çıkarılması gerekir; testin tamamlanması için transformatörün kaldırılması veya sökülmesi gerekmez (kaldırma çerçevesinin çıkarılması gerekmez).
Üretici Hakkında
Bu cihaz Xi'an Xinhui Elektrik Teknolojisi Co., Ltd. (XZH TEST) tarafından üretilmiştir. Bu şirket, transformatör ve elektrik test cihazları üreticisidir. XHBX1502 Transformatör Sargı Deformasyon Direnç Test Cihazı, DL/T911-2004 ve DL/T1093-2008 teknik gereksinimlerini karşılar.
Web Sitesi:
www.xzhjdkj.com
