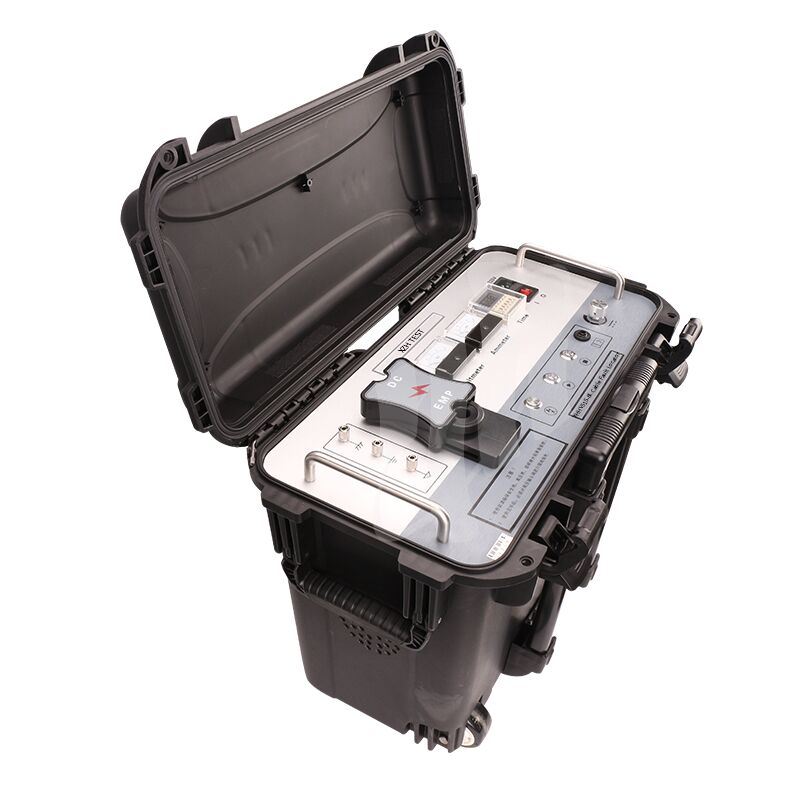

Yeraltı kablo hatası belirleyicisi, yerleşik 8μF kondansatörü ile

Ürün Özellikleri:

Yüksek voltaj tarafında gerçek zamanlı doğru gerilim ölçümü;

Daha fazla güvenlik ve güvenilirlik için sıfır pozisyonu başlangıç koruması;

Eşsiz yüksek gerilim ölçüm tasarımı, voltmetrenin kondansatör gerilim değerini durdurulduğunda bile gerçek zamanlı olarak göstermesini sağlar ve operatörlere yüksek gerilim üzerinde tam kontrol sağlar.

Serbestleme süresi uygun aralıklarla keyfi olarak ayarlanabilir.

Panel fonksiyonu açıklaması

1. Güvenlik zemini: Kaplamanın çalışmasını veya personelin elektrik çarpmasını önlemek için enstrüman kabuğunu zemine bağlar.

2. Serbestleme Düğmesi: Yüksek voltaj kapandığında, bu düğmeye basmak manuel olarak iç şarjı boşaltır.

3. Başlat Button/Sıfır Pozisyon İzleyici: Sıfır Pozisyon İzleyici (sarı) açık olduğunda, enstrümanın sıfır pozisyonunda olduğunu gösterir.Başlat düğmesine basmak yüksek voltaj çıkışını etkinleştirecektir. sıfır pozisyon göstergesi kapalı olduğunda, cihazın sıfır pozisyonunda olmadığını gösterir. Voltaj ayarlama düğmesini saat yönünün tersine sıfır pozisyonuna çevirin;Sıfır konumu göstergesi yanıyor.Başlat düğmesine tekrar basmak yüksek voltaj çıkışını etkinleştirecektir.

4. Dur düğmesi / Yüksek Voltaj Göstergesi: Test tamamlandığında veya bir anormallik ortaya çıktığında, bu düğmeye basmak yüksek voltaj çıkışını kesecektir.Yüksek voltaj göstergesi yüksek voltaj çıkışı başladığını göstermek için ışık tutacaktırYüksek voltaj çıkışının durduğunu göstermek için gösterge kapanacak.

5. Aşırı akım koruma anahtarı: Basıldığında, aşırı akım koruma fonksiyonu etkinleştirilir; serbest bırakıldığında, enstrüman aşırı akım korumasını tetikledi.Cihazı açtıktan sonra, önce bu düğmeyi saat doğrultusunda sona doğru döndür, sonra başlat düğmesine bas.ve saat yönünün tersine çıkış yüksek voltaj düşük yüksek düşmek.

7Güç anahtarı: "Poziyon 1" sisteme güç sağlamak için AC 220V gücünün açık olduğunu gösterir; "Poziyon 0" sisteme güç sağlamak için AC 220V gücünün kapalı olduğunu gösterir.

8. Sigorta tutucusu: AC 220V güç kaynağı sistemine sigortaları yerleştirmek için yer.

9Güç soketi: Aracın çalışma güç kaynağı, AC 220V bağlantı portu.

10. Zaman ayarlama: Serbestleme zaman aralığını belirler.

11Ammeter: Yüksek voltaj tarafındaki akımı gösterir.

12. Voltmeter: Yüksek voltaj çıkış voltajını gösteren bir kV metre.

13Yüksek Voltaj Çıktısı (EMP): Empulse boşaltma sırasında yüksek voltajlı çıkış hattını bağlayın.

14Yüksek Voltaj Çıktısı (DC): Yüksek voltaj çıkış hattını DC voltaj testine dayanırken bağlayın.
