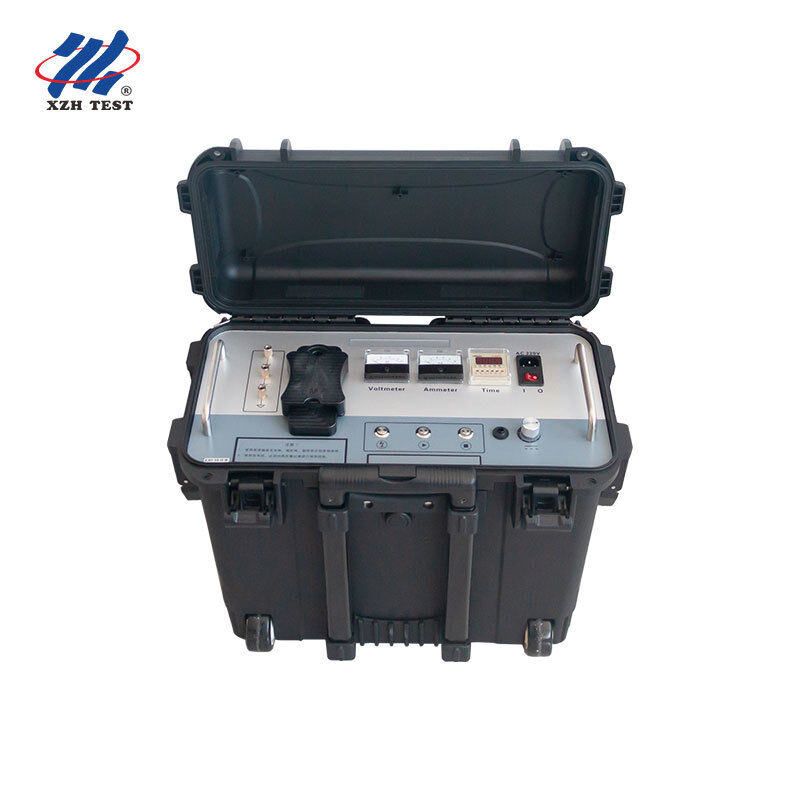

Çekme Kollu Yüksek Gerilim Darbe Jeneratörü — 35kV Sınıfı| XHHV535-2L Model: XHHV535-2L
Şunun için tasarlanmıştır: Enerji Dağıtım Kablo Arıza Ekipleri, 35kV Dağıtım Ağı Bakım Yüklenicileri, Endüstriyel Yüksek Gerilim Test Hizmet Sağlayıcıları
Temel Değer: 35kV ve altı kablo arıza tespiti için 2μF kapasitörlü, 0-1024J boşaltma enerjisi sağlayan çekme kollu taşınabilir DC darbe jeneratörü. Üçlü koruma + sıfır konum kilidi + gerçek zamanlı bekleme voltmetresi — tek operatörlü taşınabilir form faktöründe tam 35kV darbe kapasitesi.
Bu Ekipman Kimler İçindir
XHHV535-2L, profesyonel kablo arıza bulma ekipleri için üretilmiştir ve ihtiyaç duyarlar 35kV sınıfı darbe boşaltma kapasitesi, bir taşıma arabası monte edilmiş bir ünitenin lojistiği olmadan. Çekme kollu şasisi, daha büyük tekerlekli tip jeneratörlerle aynı yüksek gerilim performansını sunarken, dar erişimli konumlarda tek operatörlü konuşlandırmaya olanak tanır — yalnızca merdiven erişimli trafo merkezleri, dar yaklaşma yollarına sahip kablo hendekleri ve ekipman boyutunu sınırlayan asansör boyutlarına sahip çok katlı endüstriyel tesisler.
135kV Enerji Dağıtım YüklenicileriÇekme kollu taşınabilir form faktöründe tam 35kV darbe boşaltma. Tekerlekli araba yok, rampa yok, iki kişilik kaldırma yok — bir teknisyen, bir alet, araçtan tek seferde.
2Endüstriyel Yüksek Gerilim ElektrikçileriRafineriler, kimya tesisleri ve çelik fabrikalarındaki 35kV kablo ağları. Kompakt şasi, tekerlekli araba ünitelerinin yasak olduğu proses alanı erişim kısıtlamalarına uyum sağlar.
3Test Hizmet ŞirketleriKarışık gerilim hizmet sözleşmeleri için çok yönlü 35kV uyumlu darbe kaynağı. Üçlü koruma, daha az ekipman onarım talebi ve daha yüksek filo kullanılabilirliği anlamına gelir.
4Rüzgar ve Güneş Enerjisi Santrali Bakım EkipleriYenilenebilir enerji sahalarında 35kV toplama kablosu arıza tespiti. Çekme kollu taşınabilirlik, türbin kulesi erişimini ve dizi bölümleri arasındaki engebeli araziyi yönetir.
Anahtar Özellikler
Dahili Kapasitör2 μF
Boşaltma Enerjisi0–1.024 J
Gerilim Derecesi≤35 kV
KorumaOC + OV + OT Üçlü
Kısa DevreDoğrudan Toprağa Tamam
Sayaç EkranıÇift 1.5 Sınıfı Sayaçlar
Güvenlik KilidiSıfır Konum Başlatma
Bekleme VolmetresiGerçek Zamanlı kV Okuması
Form FaktörüÇekme Kollu Taşınabilir
Çekme Kollu 35kV Kapasitesi — Gerilimde Taviz Yok
XHHV535-2L'nin belirleyici mühendislik başarısı, tam 35kV darbe boşaltma kapasitesini çekme kollu taşınabilir bir şaside sunmaktır. Geleneksel olarak, 35kV sınıfı dalga jeneratörleri, önemli boşluk mesafeleri, ağır hizmet tipi dahili kablolama ve büyük kapasitör bankaları gerektiren tekerlekli muhafazalar gerektirir — bunların hepsi ağırlık ve hacmi artırır. XHHV535-2L, yüksek frekanslı katı hal HV teknolojisi, minyatürleştirilmiş yüksek güvenilirlikli devre tasarımı ve harici ara bağlantı HV kablolamasını ve ayrı kapasitör modüllerini ortadan kaldıran entegre bir şarj/boşaltma mimarisi aracılığıyla aynı gerilim derecesini elde eder.
Operasyonel Etki: Bir teknisyenin araçtan test noktasına taşıyabileceği 35kV uyumlu bir dalga jeneratörü — kapılardan, merdivenlerden, kablo hendeklerinden geçerek — saha hizmeti kuruluşları için önemli bir operasyonel avantajdır. Araç gereksinimlerini azaltır (kaldırma kapısı gerekmez), iş başına konuşlandırma süresini hızlandırır ve rutin 35kV arıza çağrıları için iki kişilik ekip gerektirme planlama kısıtlamasını ortadan kaldırır.
Güvenlik Sistemleri — 35kV Operasyonları İçin Katmanlı Koruma
| Güvenlik Özelliği |
Nasıl Korur |
| Sıfır Konum Başlatma Kilidi |
HV çıkışı etkinleştirilmeden önce gerilim ayar düğmesi sıfırda olmalıdır — tam gerilimde kazara 35kV başlatmayı önler |
| Gerçek Zamanlı Bekleme Volmetresi |
kV ölçer, cihaz durdurulduğunda bile kapasitör gerilimini sürekli olarak görüntüler — terminallere yaklaşmadan önce operatör her zaman enerji durumunu bilir |
| Üçlü Otomatik Koruma |
Bağımsız aşırı akım, aşırı gerilim ve aşırı ısınma devreleri çıkışı eş zamanlı olarak izler — herhangi bir arıza durumunda otomatik kapanma |
| Kısa Devre Toleransı |
Agresif arıza koşullandırması sırasında doğrudan kısa devre koşullarına dayanacak şekilde tasarlanmış çıkış aşaması — hasar yok, sigorta değişimi yok, sadece sıfırlayın ve devam edin |
| Manuel Boşaltma Kapasitesi |
Otomatik boşaltma devresinin ötesinde ikincil bir güvenlik katmanı — operatör komutuyla artık kapasitör enerjisinin kontrollü dağılımı |
| Yapılandırılabilir Boşaltma Zamanlaması |
Keyfi olarak ayarlanabilir boşaltma aralıkları — operatör, acele etmeden veya aşırı döngü yapmadan optimum akustik nokta tespiti için darbe ritmini kontrol eder |
Darbe Boşaltma Sistemi Nasıl Çalışır
XHHV535-2L, tek bir kompakt muhafaza içinde bir şarj devresi ve bir boşaltma devresi entegre eder. şarj devresi HV kablo gerilimini örnekler ve bir gerilim regülasyon kontrol döngüsüne yönlendirir — 2μF enerji depolama kapasitörünün operatör tarafından seçilen seviyeye (0-35kV) hassas bir şekilde şarj edilmesini sağlar. boşaltma devresi, darbe mekanizması tarafından tetiklenerek, depolanan enerjiyi hassas aralıklı bir yüksek gerilim boşaltma küresi aracılığıyla çıkış terminaline aktarır — TDR ön konumlandırması ve akustik-manyetik nokta tespiti için gereken hem akustik vuruşu hem de elektromanyetik geçişi üreten hızlı yükselen bir DC darbe darbesi oluşturur.
Darbe mıknatısı — DC yüksek gerilim güç kaynağını, enerji depolama kapasitörünü ve boşaltma küresini tek bir modüler ünitede barındıran entegre bir montaj — XHHV535-2L'nin kompakt form faktörünün anahtarıdır. Geleneksel bileşen düzeyindeki kurulumların ara bağlantı kablolarını, ayrı kapasitör bankalarını ve harici küre boşluklarını ortadan kaldırarak, darbe mıknatısı fiziksel hacmin çok küçük bir kısmında aynı elektriksel performansı elde eder.
Uygulamalar
| Uygulama |
Hedef Kablo Tipi |
| Kablo Arıza Noktalama |
35kV ve altı XLPE, PILC ve EPR yalıtımlı güç kabloları — kentsel dağıtım, endüstriyel besleyiciler ve yenilenebilir enerji toplama devreleri |
| DC Dayanım Gerilimi Testi |
35kV kablolar ve transformatörler ve anahtarlama ekipmanları dahil elektrikli ekipmanlar üzerinde kurulum sonrası ve onarım sonrası yalıtım doğrulama |
| Yüksek Gerilim Ark Testi |
TDR dalga formu alımı ve arıza ön konumlandırma mesafesi ölçümü için kontrollü ark indüksiyonu |
| Akustik-Manyetik Senkronizasyon |
Harici akustik ve manyetik alan alıcıları kullanarak hassas arıza noktası konumu için senkronize darbe boşaltma |
| Önleyici Bakım Değerlendirmesi |
Planlanmış kablo durumu değerlendirmesi — yaşlanan 35kV ağlarındaki yalıtım bozulmasının erken tespiti için darbe tepkisi temel eğilimi |
Güvenlik ve Operasyonel Önlemler
Her zaman cihazı bağlayın güvenlik topraklaması doğru topraklama olmadan 35kV ölümcüldür — çalıştırmadan önce güvenilir bir toprak noktasına
Test edilen kabloya bağlanmadan önce sıfır konum kilidinin etkinleştirildiğini doğrulayın (düğme tamamen saat yönünün tersine)
Bekleme sırasında gerçek zamanlı kV voltmetresini izleyin — görsel doğrulama olmadan kapasitörün boşaldığını asla varsaymayın
Üç koruma devresinden herhangi birini atlamayın veya devre dışı bırakmayın — bunlar güvenlik açısından kritik sistemlerdir
Uzun süreli darbe görev döngüleri sırasında yeterli havalandırmaya izin verin — 35kV çıkış aşaması maksimum enerji ayarlarında önemli ısı üretir
Yalnızca nitelikli 35kV sınıfı yüksek gerilim teknisyenleri bu ekipmanı kullanabilir
Herhangi bir koruma devresi açılırsa, sıfırlamadan önce arıza durumunu araştırın — tekrarlanan açılmalar kablo veya ekipman sorununu gösterir
▎Sıkça Sorulan Sorular
S: Bir yüksek gerilim dalga jeneratörü kablo arıza tespitinde nasıl çalışır?
Dalga jeneratörü, arızalı kabloya yüksek enerjili bir darbe boşaltır ve arıza noktasında kontrollü bir yüksek gerilim arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonlarıyla tespit edilebilen yüksek bir vurma sesi) hem de bir elektromanyetik darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle hassas bir şekilde tam arıza konumunu belirleyebilirler.
S: Farklı kablo türleri için hangi gerilim aralığını seçmeliyim?
Gerilim seçimi, genel bir kılavuz olarak kablonun nominal çalışma gerilimine uyar. Düşük gerilim kabloları (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta gerilim dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek gerilim iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test gerilimi özelliklerine başvurun ve yüksek gerilim çalışması sırasında tüm güvenlik boşluklarının korunduğundan emin olun.
S: Dalga jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek gerilim dalga jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlamadan önce kablonun tamamen enerjisiz olduğundan ve tüm güç kaynaklarından izole edildiğinden her zaman emin olun. Uyarı işaretleriyle test bölgesi etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtım eldivenleri ve dielektrik ayakkabılar dahil olmak üzere uygun KKD giymelidir. Entegre güvenlik özellikleri — güç kapatıldığında otomatik boşaltma, acil durdurma ve sıfır gerilim kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), kablo hasarını kötüleştirebilecek aşırı enerjinin olduğu yüksek dirençli arızaları bulmak ve ilk arıza onaylamak için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza nokta tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına uyarlamasına olanak tanır.
S: Bu dalga jeneratörüyle hangi garanti ve destek dahildir?
Üretim hatalarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite, dalga jeneratörü, HV çıkış kablosu, toprak kablosu, boşaltma çubuğu, kullanım kılavuzu ve güvenli taşıma için kilitli tekerleklere sahip ağır hizmet tipi bir taşıma arabası içerir. Yerinde kurulum, devreye alma ve operatör güvenlik eğitimi istek üzerine mevcuttur. Boşaltma boşlukları, kapasitörler ve HV diyotları dahil yedek parçalar hızlı değişim için stoklanmaktadır.
