XHSB505B Kablo Tanımlayıcı — Kablo Arıza Bulucu
Doğru ve güvenilir tanımlama.
Çeşitli kablolara uygun geniş bir tanımlama çenesi.
Son derece basit bir işlem.
Açık ve sezgisel gösterge.
Ana ünite ve aksesuarlar taşınabilir ve düzenlidir.
Alıcının alınan sinyal gücü ayarlanabilir.
Hem canlı hem de enerjisiz kablolar test edilebilir.
Küçük ve taşınabilir, hafiftir.
Çalışma Prensibi Enerjisi kesilmiş kablo tespiti
Verici esas olarak, bir bağlantı hattı üzerinden tanımlanacak kabloya uygulanan özel bir darbe sinyali üretir. Elektromanyetik indüksiyon prensibine göre kablo boyunca iletilen sinyale uygun olarak indüklenen bir sinyal üretilir. Sahada, tüm kabloları tespit etmek için el alıcısıyla birlikte yüksek hassasiyetli bir alıcı kelepçe kullanılır ve alıcının ölçüm cihazının göstergesine göre, uygulanan sinyali taşıyan kablo (yani tanımlanacak enerjisiz kablo) doğru bir şekilde bulunabilir.
Canlı kablo algılama
Verici, tanımlanacak canlı kablonun bir noktasında özel iletim kelepçesi aracılığıyla uygulanan özel bir darbe sinyali üretir. Elektromanyetik indüksiyon prensibine göre, kablo boyunca iletilen sinyale uygun olarak indüklenen bir sinyal üretilir; Sahada tüm kabloları tespit etmek için yüksek hassasiyetli alıcı kelepçesi ve el tipi alıcı kullanılır ve alıcının gösterdiğine göre uygulanan sinyali taşıyan kablo (yani tanımlanacak canlı kablo) doğru bir şekilde bulunabilir.
Önerilen Kullanıcılar ve Uygulamalar
Bu cihaz, arıza tespitinden ziyade kablo tanımlamaya, yani birçok kablodan hangisinin hedef olduğunu belirlemeye yöneliktir. Hem canlı hem de enerjisi kesilmiş kablolarda çalışır ve özellikle aşağıdakiler için uygundur:
1. Kablo inşaat ve montaj şantiye ekipleri
Doğrudan bağlantı yöntemini veya birleştirme yöntemini kullanarak döşeme, yer değiştirme, bakım ve arıza giderme sırasında "aradığımız kablonun hangisi olduğunu" hızlı bir şekilde doğrulamak için.
2. Kablo kanallarında ve tünellerde çalışan ekipler
Yoğun hendeklerde ve uzun tünellerde döşenen aynı spesifikasyona sahip birçok kablo arasından hedef kabloyu belirlemek için, metre iğnesi salınım yönünün sezgisel ve güvenilir bir karar vermesi sağlanır.
3. Kablo bakım ve arıza giderme ekipleri
Zorunlu inşaat öncesi çivi testi öncesinde kabloları tanımlamak ve test edilen kablo üzerinde herhangi bir işlem yapmadan (bağlantı yöntemi) canlı bir kabloyu tanımlamak için.
Teknik Parametreler
| Öğe |
Şartname |
| Tanımlama yöntemi |
Metre iğnesi salınım yönüne göre değerlendirilir |
| Çene açıklığı |
Verici kelepçesi: Φ125mm; alma kelepçesi: Φ200mm |
| Çıkış voltajı |
Dişli I (doğrudan bağlantı yöntemi): 150V; Dişli II (bağlantı yöntemi): 250V |
| Test aralığı |
Doğrudan bağlantı yöntemi: 0Ω–1kΩ; birleştirme yöntemi: 0Ω–50Ω |
| Darbe akımı |
0–10A |
| Darbe periyodu |
Döngü başına 2,75 saniye |
| Güç kaynağı |
Verici: 12VDC lityum pil; el alıcısı: 5 boyutlu (AA) piller |
Enstrüman Düzeni

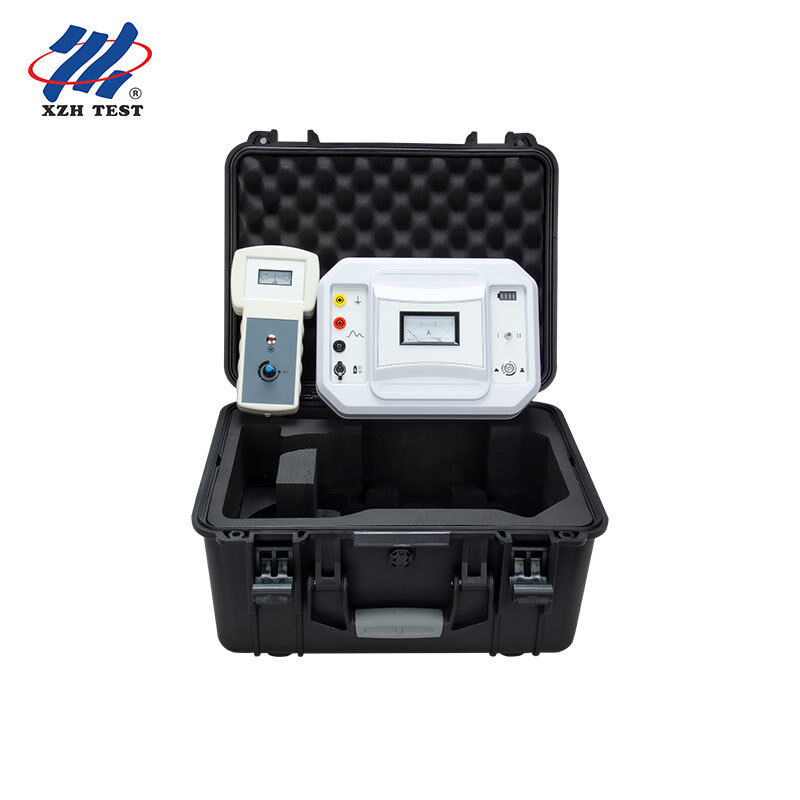

Cihaz; verici, verici kelepçesi, alıcı kelepçesi ve el tipi alıcıdan oluşur.
Verici paneli — topraklama terminali: ekipmanın güvenlik topraklama terminali; pozitif çıkış: verici çıkışı pozitif, kırmızı çıkış hattına bağlı; çıkış negatif: verici çıkışı negatif, siyah çıkış hattına bağlı; şarj: DC12V şarj portu, şarjı başlatmak için 12V şarj cihazını bağlayın; güç düğmesi: çalışma gücünü açar/kapatır; vites anahtarı: enerjisiz kablo tanımlaması için "I" ve canlı kablo tanımlaması için "II"; pil göstergesi: dahili pil çalışırken pil seviyesini gerçek zamanlı olarak gösterir; ampermetre: çıkış akımının anlık ortalama değerini görüntüler.
Elde taşınır alıcı — bir ayar düğmesi alınan sinyalin gücünü ayarlar (artırmak için saat yönünde, azaltmak için saat yönünün tersine; ayrıca bir anahtar işlevi de vardır). Sinyali almak üzere alıcı kelepçeyi bağlamak için alt taraftaki bir BNC konektörü kullanılır.
Kullanım Kılavuzu Enerjisiz kablo tanımlama — doğrudan bağlantı yöntemi
Kablolama yöntemi 1: Vericinin kırmızı test ucunu kablo çekirdeğine (bir faz yeterlidir) ve siyah test ucunu toprağa bağlayın; bu fazın uzak ucunu toprağa bağlayın (kablo koruma katmanı ve zırhı topraklanmamıştır).
Kablolama yöntemi 2: kırmızı test ucunu kablo çekirdeğine bağlayın (bir faz yeterlidir); siyah test ucunu bakır korumaya veya kablo zırhına bağlayın; bu fazın uzak ucunu bakır korumaya veya kablo zırhına bağlayın; ve bakır korumanın veya zırhın topraklama durumunu kontrol edin. Bir kablonun belirlenmesi, topraklama sisteminin topraklama durumundan ve kablo ekranının veya zırhının sağlam olup olmadığından etkilenir; dolayısıyla yöntem 1 ve 2 en ideal sonuçları verir.
Topraklama sisteminin topraklama döngüsünün direnci çok büyükse veya güvenilmezse, iletilen sinyal yüklenemeyebilir veya iptal edilebilir ve tanımlama sonucu zayıf olabilir; bu durumda kabloları ayarlayın ve yöntem 1 veya yöntem 2'yi kullanın.
Çalıştırma adımları
1.Vericinin güç anahtarını açın ve vites anahtarını "I" konumuna getirin; güç ışığı üç kez yanıp söner ve ampermetre iğnesi de aynı frekansta üç kez sallanarak darbe sinyalini döngüsel olarak verir.
2.Alıcıyı alıcı kelepçeye bağlayın ve alıcı kelepçeyi test edilen kabloya kelepçeleyin.
3.Alıcı kelepçenin ok yönüne dikkat edin (ok uzak ucu gösterir), aksi takdirde iğne ters yönde sallanır.
4.Alıcının ayar düğmesini saat yönünde çevirin; bir "bip" sesi duyulduğunda ve gösterge ışığı yandığında, alıcı açılır. Daha sonra alınan sinyal gücünü uygun bir seviyeye ayarlayın. Bu anda yalnızca sinyali taşıyan kablo aynı yöndeki sürekli üç karakteristik sinyali alır; sinyal salınım frekansı verici frekansıyla eşleşir ve bir "bip-bip-bip" sesi çıkar.
Canlı kablo tanımlama — birleştirme yöntemi
Test edilen kablo üzerinde herhangi bir işlem yapılmasına gerek yoktur; verici kelepçeyi kabloya kelepçelemeniz yeterlidir.
Kablo kılıfının her iki ucu da iyi topraklanmalıdır, aksi halde topraklama direnci arttıkça kuplaj akımı azalır.
Kılıfın her iki ucu da topraklanmamışsa veya kılıfın ortasından kırılmışsa birleştirme yöntemi kullanılamaz.
Verici kelepçesi kabloya kelepçelendiğinde kelepçe üzerindeki ok, kablonun uzak ucunu göstermelidir.
Alıcı kelepçe ve verici kelepçe en az 2 m uzakta tutulmalıdır.
操作步骤
1.Verici çıkışını verici kelepçesine bağlayın ve kelepçe oku kablonun uzak ucunu gösterecek şekilde tanımlanacak canlı kablonun uygun bir konumuna kelepçeleyin.
2.Vericinin güç anahtarını açın ve "II" vitesini seçin; güç ışığı üç kez yanıp söner ve ampermetre iğnesi aynı frekansta üç kez sallanarak darbe sinyalini döngüsel olarak verir.
3.Alıcı kelepçeyi alıcıya bağlayın ve test edilen kabloya kelepçeleyin.
4.Alıcı kelepçe okunun kablonun uzak ucunu gösterdiğine dikkat edin, aksi halde iğne ters yönde sallanır.
5.Alıcının ayar düğmesini saat yönünde çevirin; bir "bip" sesi duyulduğunda ve gösterge ışığı yandığında, alıcı açılır. Alınan sinyal gücünü uygun bir seviyeye ayarlayın; yalnızca sinyali taşıyan kablo, salınım frekansı vericinin çıkış anahtarlama frekansıyla eşleşen bir sinyal alır ve bir "bip-bip-bip" sesi çıkar.
6.Hedef kablo kuplaj yöntemiyle tanımlanamıyorsa doğrudan bağlantı yönteminin kullanılması önerilir.
Önlemler
Test sırasında, alıcının alınan sinyal gücü uygun şekilde ayarlanmalıdır; ne çok büyük ne de çok küçük.
Test edilecek kablo belirlendikten sonra güvenliği sağlamak için inşaattan önce bir çivi testi yapılmalıdır!
Alıcı kelepçe test edilen kabloya kelepçelendiğinde çenelerin iyi temas ettiğinden emin olun; Çenelerdeki toz, kontaktaki boşluklar veya gevşek bağlantı, sinyal alımını etkileyecektir.
İğnenin sallanması yerinde belirgin değilse, alıcı kelepçenin iyi temas halinde olup olmadığını kontrol edin.
Canlı bir kabloyu tanımlarken, parazit alıcı kelepçenin manyetik olarak doygun hale gelmesine ve sinyali alamayacak kadar şiddetliyse, bunun yerine enerjisizleştirme yönteminin kullanılması önerilir.
Cihaz test için doğrudan kısa devre yapılabilir.
Alıcının iğne salınım frekansı vericiyle eşleşmediğinde veya salınım genliği çok küçükse, alınan sinyal çok zayıftır; alınan sinyalin gücünü artırmak için ayar düğmesini saat yönünde çevirin.
Alıcı iğnesi düzensiz bir şekilde sallandığında veya hiç sallanmadığında, girişim sinyali çok güçlüdür veya test edilen kablo hedef kablo değildir.
Kılavuzu ayrıntılı olarak okuyun ve ilgili önlemlere uyun. Cihaz iç ve dış mekanlarda kullanılabilir ancak yağmurdan, aşındırıcı gazlardan, ağır tozdan ve yüksek sıcaklıktaki yerlerden kaçınılmalıdır. Operatör, elektrikli ekipman veya aletler hakkında genel bilgiye sahip olmalıdır. Bu yüksek hassasiyetli bir alettir ve güçlü titreşimden korunmalıdır. Onarım, bakım ve ayarlamalar profesyonel kişiler tarafından yapılmalıdır. Pilin zarar görmesini önlemek için vericiyi 2 ayda bir şarj edin ve bakımını yapın. Alıcının alınan sinyal gücü, testten önce başlangıç ucunda ayarlanmalıdır (ne çok büyük ne de çok küçük) ve test sırasında ayarlanmamalıdır.
常问问题
S1. XHSB505B Kablo Tanımlayıcı ne için kullanılır?
Özellikle aynı spesifikasyona sahip çok sayıda kablonun bulunduğu kablo kanallarında, güç kablosunun döşenmesi, yer değiştirmesi, bakımı ve arıza yönetimi sırasında birçok kablo arasından hangi kablonun hedef olduğunu belirler. Hem canlı hem de enerjisi kesilmiş kabloları tanımlayabilir.
Q2. Doğrudan bağlantı yöntemi ile birleştirme yöntemi arasındaki fark nedir?
Doğrudan bağlantı yöntemi, enerjisi kesilmiş kablolar içindir: verici çıkışı, 0Ω–1kΩ test aralığı ve dişli I (150V) ile kablo çekirdeğine (veya bakır blendaj/zırh) bağlanır. Bağlantı yöntemi, canlı kablolar içindir: verici kelepçesi, 0Ω–50Ω test aralığı ve dişli II (250V) ile, kabloya müdahale edilmeden kabloya kelepçelenir; her iki kılıf ucu da iyi bir şekilde topraklanmalıdır.
S3. Kimlik belirleme sonucu nasıl değerlendirilir?
Metre iğnesi salınımı yönünde: yalnızca sinyali taşıyan kablo aynı yönde sürekli üç karakteristik sinyal alır, salınım frekansı vericiyle eşleşir ve bir "bip-bip-bip" sesi yayılır. Alıcı kelepçe (ve verici kelepçe) oku kablonun uzak ucunu göstermelidir, aksi takdirde iğne ters yönde sallanır.
S4. Ana teknik parametreler nelerdir?
Metre iğnesi salınım yönüne göre tanımlama; verici kelepçe çenesi Φ125mm ve alıcı kelepçe çenesi Φ200mm; çıkış voltajı 150V (dişli I) ve 250V (dişli II); test aralığı 0Ω–1kΩ (doğrudan) ve 0Ω–50Ω (bağlantı); darbe akımı 0–10A; darbe periyodu döngü başına 2,75 saniye; güç kaynağı 12VDC lityum pil (verici) ve boyut-5 (AA) piller (el tipi alıcı).
S5. Paketin içeriğinde neler var ve güvenlik açısından nelere dikkat edilmelidir?
Pakette 1 adet verici, 1 adet alıcı, 1 adet şarj cihazı, 1 adet kırmızı çıkış hattı, 1 adet siyah çıkış hattı, 1 adet verici kelepçesi, 1 adet alıcı kelepçesi ve 2 adet boyut-5 (AA) pil bulunmaktadır. Güvenlik açısından, test edilecek kablo belirlendikten sonra inşaattan önce bir spike testi yapılmalıdır; Canlı bir kabloyu tanımlarken kılıfın her iki ucu da iyi bir şekilde topraklanmalı ve alıcı ve verici kelepçeler en az 2 m uzakta tutulmalıdır.
