XHSB505B Kablo Tanımlayıcı ¢ Kablo Hata Bulmacı ürün özellikleri
Kesin ve güvenilir bir kimlik.
Çeşitli kablolar için uygun büyük bir tanımlama çene (gönderme sapı Φ125mm, alıcı sapı Φ200mm).
Son derece basit işletim ve net, sezgisel gösterim.
Ana ünite ve aksesuarlar taşınabilir ve düzenli, küçük ve hafif.
Alıcının sinyal gücü ayarlanabilir.
Hem canlı hem de elektriksiz kablolar test edilebilir.
Önerilen Kullanıcılar ve Uygulamalar
Bu araç, hem aktif hem de elektriksiz kablolar için kablo kimliğini belirlemek için tasarlanmıştır.
1Kablo hendekleri inceleme ve kablo kayıtları araştıran ekipler
Her bir kablonun sahipliğini ve kimliğini, aynı spesifikasyona sahip birçok kabloyu tutan yoğun hendeklerde, metre iğnesi salınım yönünün sezgisel yargılamasını kullanarak onaylamak için.
2Canlı çalışan ve kesintisiz kablo bakım ekibi
Bağlantı yöntemi ile canlı bir kabloyu tanımlamak için test edilen kabloda hiçbir işlem yapılmasına gerek yoktur ve kesinti gerekmez (kaplamanın her iki ucunun da iyi topraklanması gerekir).
3Kablo taşıma, yeniden bağlantı ve bağlantı ekipleri
Hedef kabloyu yer değiştirmeden veya yeniden bağlamadan önce elektriksiz kablolarda doğrudan bağlantı yöntemiyle onaylamak için,ve tespit edildikten sonra inşaat öncesi zorunlu çember testi ile çalışmak için.
Çalışma prensibi Canlı kablo tespiti (koplama yöntemi)
İletici, özel bir sinyal üretir ve bu sinyal, belirlenecek canlı kabloun bir noktasına özel bir ileten sıkıştırıcı ile uygulanır.Elektromanyetik indüksiyon prensibine göreKablo boyunca iletilmiş sinyale uygun bir indüksiyon sinyali üretilir; tüm kabloları tespit etmek için yüksek hassasiyetli alıcı sıkıştırıcı ve el alıcısı kullanılır.ve alıcının belirtisine göre, uygulanan sinyali taşıyan kablo (kaynaklı kablo tanımlanmalıdır) doğru bir şekilde bulunabilir.
Enerji kesilmiş kablo tespiti (doğrudan bağlantı yöntemi)
Göndericiler özel bir sinyal üretir ve kabloya bir bağlantı hattı ile bağlanır.Kablo boyunca iletilmiş sinyallere uygun bir indüksiyon sinyali üretilir.; tüm kabloları tespit etmek için, yüksek hassasiyetli alıcı sıkıştırıcı ve el alıcısı kullanılır.ve ölçüm göstergesinden, uygulanan sinyali taşıyan kabloyu (enerji kesilmiş kabloyu tanımlamak) doğru bir şekilde bulabilirsiniz..

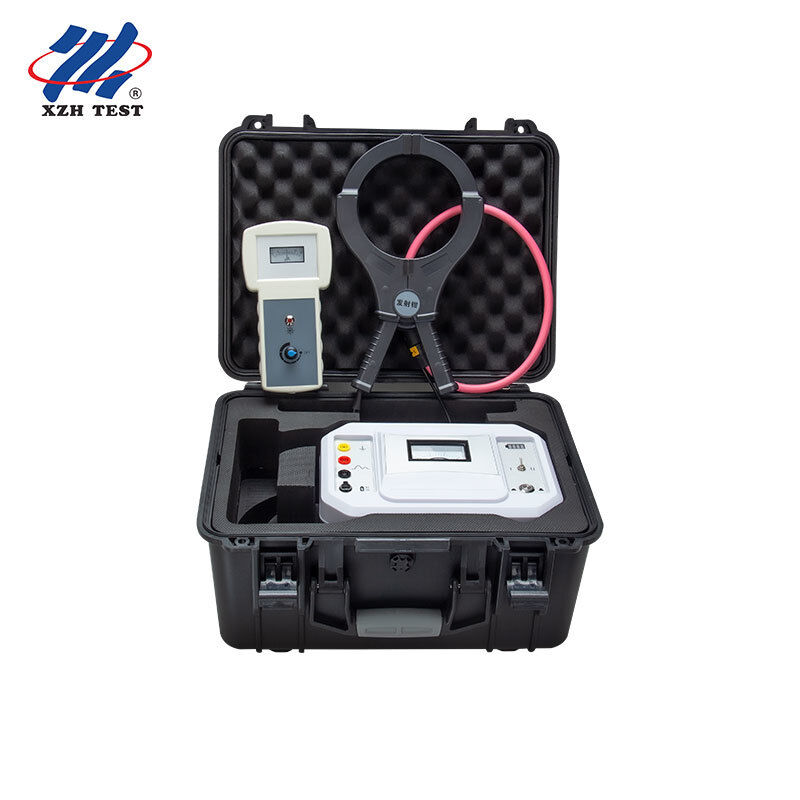

Enstrüman düzeni
Enstrüman, verici, gönderen, alıcı ve el alıcıdan oluşur.
Iletken paneli: topraklama terminali (makinenin güvenli topraklanması); pozitif çıkış (kırmızı çıkış hattına bağlı); negatif çıkış (siyah çıkış hattına bağlı);Şarj (DC12V şarj portu), şarj etmek için 12V şarj cihazını bağlayın); güç anahtarı; vites anahtarı ("I" elektriksiz kablo tanımlaması için, "II" canlı kablo tanımlaması için);Batarya göstergesi (dahili batarya çalışırken gerçek zamanlı batarya seviyesi)Ammeter (anlık orta çıkış akımı).
El alıcısı: bir ayar düğmesi, alınan sinyal gücünü ayarlar (saat yönünde artış, saat yönünde düşüş; aynı zamanda bir düğme fonksiyonuna sahiptir);alt tarafındaki bir BNC konektörü alıcı sıkıştırıcıyı bağlar.
Teknik parametreler
| Ürün |
Spesifikasyon |
| Tanımlama yöntemi |
Metre iğnesinin salınım yönüne göre değerlendirilir. |
| Çene açılması |
Göndericiler: Φ125mm; alıcılar: Φ200mm |
| Çıktı voltajı |
I vites (doğrudan bağlantı yöntemi): 150V; II vites (koplama yöntemi): 250V |
| Test aralığı |
Doğrudan bağlantı yöntemi: 0Ω?? 1kΩ; bağlantı yöntemi: 0Ω?? 50Ω |
| Nabız akımı |
010A |
| Nabız periyodu |
2Döngü başına.75s |
| Güç kaynağı |
Göndericisi: 12VDC lityum pil; el alıcısı: 5 (AA) büyüklükte piller |
Operasyon Kılavuzu Canlı kablo tanımlama ¢ bağlantı yöntemi
Test edilen kablo üzerinde herhangi bir işlem yapılmasına gerek yoktur sadece iletim klemini kabloya bağlayın.
Kablo kabuğunun her iki ucunun da iyi topraklanması gerekir, aksi takdirde bağlanma direnci arttıkça bağlantı akımı azalır.
Kaplamanın her iki ucu da topraklanmamışsa veya kaplamanın ortası kırılmışsa, bağlanma yöntemi kullanılamaz.
Sıkıştırma sırasında, ileten sıkıştırmanın okunun kablonun uzak ucuna işaret etmesi gerekir.
Alıcı sıkıştırıcı ve aktarıcı sıkıştırıcı en az 2 metre uzaklıkta tutulmalıdır.
1.Göndericinin çıkışını iletken sıkıştırıcıya bağlayın ve sıkıştırıcı okunun kablonun uzak ucuna işaret ederek canlı kablonun uygun bir konumuna sıkıştırın.
2.Göndericinin güç anahtarını açın ve "II" vitesini seçin; güç ışığı üç kez yanıp söner ve ammeter iğnesi aynı frekansta üç kez salınır, nabız sinyalini döngüsel olarak çıkarır.
3.Alıcı sıkıştırmayı alıcıya bağlayın ve test edilen kabloya sıkıştırın.
4.Alıcı-kaplama okunun kablonun uzak ucuna işaret ettiğine dikkat edin, aksi takdirde iğne ters yöne döner.
5.Alıcının ayar düğmesini saat yönünde döndürün; bir "bip" duyulduğunda ve gösterge ışığı yanınca alıcı açılır. Alınan sinyal gücünü uygun bir seviyeye ayarlayın;Sadece sinyali taşıyan kablo, o zaman, salınım frekansı ile vericinin çıkış geçiş frekansına eşleşen bir sinyal alır., "bip-bip-bip" sesiyle.
6.Hedef kablo, bağlantı yöntemi ile tanımlanamazsa, doğrudan bağlantı yöntemi kullanılması önerilir.
Enerji kesilmiş kablo kimliği doğrudan bağlantı yöntemi
Kablolama yöntemi 1: kırmızı test kablosunu kablo çekirdeğine (bir faz yeterlidir) ve siyah test kablosunu yere bağlayın.Bu fazın uzak ucunu yere bağlayın (kabel koruma katmanı ve zırh yerleştirilmemiştir).
Kablolama yöntemi 2: kırmızı test kablosunu kablo çekirdeğine bağlayın (bir faz yeterlidir); siyah test kablosunu bakır koruma veya kablo zırhına bağlayın.Bu fazın uzak ucunu bakır koruma veya kablo zırhına bağlayın.Kimlik belirleme, topraklama sisteminin topraklama durumundan ve kalkanın veya zırhın sağlam olup olmamasından etkilenir.Bu yüzden 1 ve 2 yöntemleri en ideal sonuçları verir..
Eğer topraklama döngüsünün direnci çok büyükse veya güvenilmezse, iletilen sinyal yüklenemez veya iptal olabilir ve sonuç kötü olacaktır.Kabloyu ayarlayın ve 1 veya 2 yöntemini kullanın..
1.Göndericinin güç düğmesini açın ve vites düğmesini "I" e ayarlayın; güç ışığı üç kez yanıp sönen ve ampereç iğnesi aynı frekansta üç kez salınır.Puls sinyalini döngüsel olarak çıkaran.
2.Alıcıyı alıcı sıkıştırıcıya bağlayın ve test edilen kabloya bağlayın.
3.Alıcı klemenin ok yönüne dikkat edin (ok uçtan işaret eder), aksi takdirde iğne ters yöne salınır.
4.Alıcının ayar düğmesini saat yönünde döndürün; bir "bip" duyulduğunda ve gösterge ışığı yanınca alıcı açılır. Alınan sinyal gücünü uygun bir seviyeye ayarlayın;Sadece sinyali taşıyan kablo aynı yönde üç karakteristik sinyali tutarlı olarak alır., salınım frekansı ile vericiye eşleşen ve "bip-bip-bip" sesi.
Önlemler
Test edilecek kablo belirlendikten sonra, güvenlik sağlamak için inşaat öncesi bir çember testi yapılmalıdır!
Sınav sırasında alıcının alınan sinyal gücü uygun şekilde ayarlanmalı ̇ ne çok büyük ne de çok küçük ̇ ve testten önce başlangıç ucunda ayarlanmalıdır.Test sırasında ayarlanmamalıdır..
Alıcı sıkıştırma test edilen kabloya sıkıştırıldığında, çenelerin iyi bir temas halinde olduğundan emin olun; toz, boşluklar veya gevşek bir uyum sinyal alımını etkileyecektir.
Eğer iğne salınımı yerinde belirgin değilse, alıcı klemenin iyi bir temas olup olmadığını kontrol edin.
Bir canlı kabloyu belirlerken, eğer müdahale o kadar şiddetli ise, alıcı klemin manyetik olarak doymuş olur ve sinyali alamıyorsa,Bunun yerine enerjiden uzaklaştırılmış yöntemi kullanmak önerilir..
Enstrüman test için doğrudan kısa devreye girebilir.
Alıcı iğne salınım sıklığı ile verici eşleşmediğinde veya salınım genişliği çok küçük olduğunda,Sinyal çok zayıftır. Alınan sinyal gücünü artırmak için ayar düğmesini saat yönünde döndürün..
Alıcı iğne düzensiz veya hiç salınmazsa, müdahale çok güçlüdür veya test edilen kablo hedef kablo değildir.
Enstrüman içeride ve dışarıda kullanılabilir, ancak yağmur, koroziv gazlar, ağır toz ve yüksek sıcaklıklı yerlerden kaçınmalıdır.Operatör elektrikli ekipman veya aletler hakkında genel bilgi sahibi olmalıdır.Yüksek hassasiyetli bir araçtır ve güçlü titreşimlerden korunmalıdır; onarım, bakım ve ayarlama profesyoneller tarafından yapılmalıdır.Pil hasarını önlemek için 2 ayda bir verici şarj ve bakım.
常问问题 sık sorular
S1. XHSB505B Kablo Kimliği hangi sorunu çözüyor?
Elektrik kablolarının yerleştirilmesi, yer değiştirilmesi,bakım ve hata yönetimi özellikle aynı spesifikasyona sahip birçok kablonun bir araya getirildiği kablo hendeklerinde yanlış kabloyu yanlış kesmekten veya yeniden bağlamaktan kaçınmaya yardımcı olur.
Tanımlama sonucu nasıl değerlendirilir?
Metre iğnesi salınımı yönü ile: sadece uygulanan sinyali taşıyan kablo aynı yönde üç karakteristik sinyali alır, salınım frekansı vericiye eşleşir,Alıcı-kaplama (ve iletme-kaplama) okunun kablonun uzak ucuna işaret etmesi gerekir, aksi takdirde iğne ters yöne salınır.
Ana teknik parametreler nelerdir?
Metre iğnesi salınım yönü ile tanımlama; iğne çenesini Φ125mm ileten ve iğne çenesini Φ200mm alan; çıkış voltajı 150V (I vites) ve 250V (II vites);Test aralığı 0Ω ̇1kΩ (doğrudan bağlantı) ve 0Ω ̇50Ω (koplama); darbe akımı 0 ′′ 10A; döngü başına darbe süresi 2.75s; güç kaynağı 12VDC lityum bataryası (vericisi) ve boyut-5 (AA) bataryaları (el alıcısı).
S4. Bir elektrikli kabloyu bağlantı yöntemiyle tanımlarken neyi dikkate almalıyız?
Test edilen kablo üzerinde herhangi bir işlem yapılmamalıdır; kablo örtüsünün her iki ucunun da iyi topraklanması gerekir ( aksi takdirde, topraklama direnci arttıkça bağlanma akımı düşer),ve eğer kabuk uçları topraklanmamışsa veya kabuk ortasında kırılmışsa, bağlanma yöntemi kullanılamaz.Sıkıştırma sırasında, sıkıştırma oku kablonun uzak ucuna işaret etmelidir ve alıcı sıkıştırma ve ileten sıkıştırma en az 2 m uzaklıkta tutulmalıdır.
S5. Pakette neler var?
Paket 1 verici, 1 alıcı, 1 şarj cihazı, 1 kırmızı çıkış hattı, 1 siyah çıkış hattı, 1 ileten klem, 1 alıcı klem ve 2 büyüklük 5 (AA) pil içerir.Kalite sorunları ücretsiz olarak onarılır, ve onarım ve teknik servis ömür boyu sağlanır.
