Kablo hatası belirleyici
>

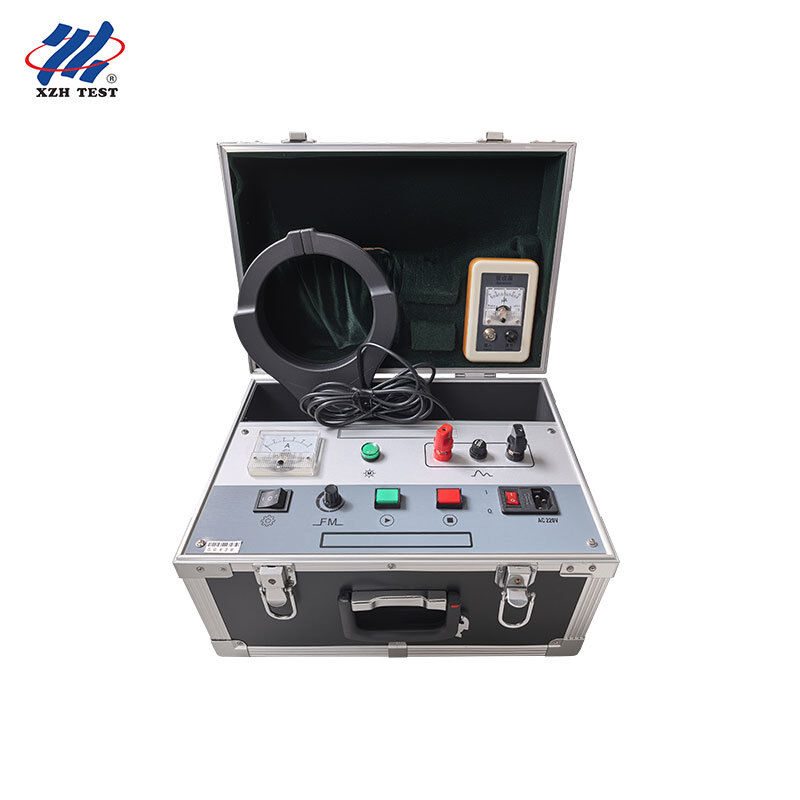

Kablo Tanımlayıcı. XHSB505. XHSB505.

Kablo Tanımlayıcı. XHSB505. XHSB505.

Ürün Ayrıntıları:
Menşe yeri: Xi'an, Şaanksi, Çin
Marka adı: XZH TEST ISO/CE
Sertifika: CE/ISO
Model numarası: XHSB505
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an, Şaanksi, Çin
Marka adı:
XZH TEST ISO/CE
Sertifika:
CE/ISO
Model numarası:
XHSB505
Vurgulamak:

High Light

Vurgulamak:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı
Ürün Genel Bakışı

XHSB505 Kablo Tanımlayıcı, sahada çok sayıda kablo arasından belirli bir kabloyu tanımlamak için pratik bir çözüme acilen ihtiyaç duyan yüksek gerilim kablo yapım, kurulum ve bakım personeli için geliştirilmiştir. Elektromanyetik alan teorisi rehberliğinde ve gelişmiş teknolojiyi modern elektronik ve alet teknikleriyle birleştirerek, hızlı ve doğru kablo tanımlaması sağlar.

Ana Özellikler
  • Doğru, hatasız tanımlama
  • Geniş kablo yelpazesine uygun büyük tanımlama kelepçesi
  • Son derece basit kullanım
  • Açık ve sezgisel gösterge
  • Taşınabilir ve düzenli ana ve yardımcı parçalar
  • Ayarlanabilir alıcı hassasiyeti
  • Ayarlanabilir sinyal frekansı
Çalışma Prensibi

Giriş AC 220 V şebeke beslemesi, elektronik teknoloji ile tanımlama için gereken yüksek güçlü özel sinyale dönüştürülür. Bu sinyal, bağlantı hattı aracılığıyla tanımlanacak kabloya uygulanır. Elektromanyetik indüksiyon prensibine dayanarak, iletilen sinyalle tutarlı bir sinyal kablo boyunca indüklenir. Sahada, yüksek hassasiyetli bir alıcı kelepçesi, elde taşınır alıcı ile birlikte mevcut tüm kabloları test etmek için kullanılır ve hedef kablo (uygulanan sinyali taşıyan kablo) elde taşınır alıcı metredeki göstergeden doğru bir şekilde bulunabilir.

Teknik Parametreler
Öğe Özellik
Tanımlama yöntemi Metre ibresinin salınım yönü ile belirlenir
Kelepçe açıklığı Φ125 mm
Güç 1,5 kVA (aralıklı, anlık)
Sinyal iletim frekansı Min 0,4 Hz, Maks 1 Hz (ayarlanabilir aralık)
Kullanım Kılavuzu
  1. Kabloların her iki ucundaki zırhı topraktan ayırın. Çıkış hattının kırmızı klipsini test edilecek kablonun (iyi bir faz veya daha yüksek yalıtıma sahip faz) çekirdeğine, siyah klipsini topraklama noktasına veya topraklama kazığına takın; o kablonun ilgili çekirdeğini uzak uçtaki topraklama noktasına veya topraklama kazığına bağlayın.
  2. Tanımlayıcı güç anahtarını açın ve çıkış vitesini seçin: "I" kısa kablolar için uygun olan düşük vitestir; "II" uzun kablolar için uygun olan yüksek vitestir.
  3. Sahadaki kablo durumunu ve kablolamanın doğru olduğunu onayladıktan sonra "Başlat" düğmesine basın.
  4. Tanımlayıcı alıcıyı alıcı kelepçesine bağlayın.
  5. Alıcı kelepçesinin ok yönüne dikkat edin - akım akış yönünü (pozitif yönü) gösterir; aksi takdirde metre ibresi ters yönde salınır.
  6. Alıcı kelepçesini test edilecek kabloya takın.
  7. Alıcı hassasiyetini uygun bir konuma ayarlayın.
  8. Elde taşınır alıcı şimdi salınım sinyalini gösterir.

Verici ve alıcı normal çalıştıktan sonra, test kelepçesinde indüklenen voltaj elde taşınır alıcıda görüntülenir ve ibre salınım yönü sinyal yönüdür. Ayar düğmesi hareket ettirilmediğinde ve test kelepçesinin yanındaki kırmızı ok kablo hattı ile aynı yönde olduğunda, alıcı ibresinin en büyük salınım ile sağa saptığı kablo hedef kablodur; diğer tüm kablolar yalnızca bir geri dönüş sinyali gösterir, ibre sola sapar ve daha küçük bir salınım olur.

Önlemler
  • Test sırasında, alıcı hassasiyetini çok yüksek ayarlamayın; yaklaşık %20-80'lik bir metre ibresi salınımı uygundur.
  • Tanımlayıcının çalışma güç kaynağının sigortası çok büyük olmamalıdır - 6 A'yı geçmemelidir.
  • Hedef kablo tanımlandıktan sonra, güvenlik için inşaattan önce test delinmelidir.
  • Test edilecek kabloya alıcı kelepçesi takıldığında, kelepçe çenelerinin iyi temas ettiğinden emin olun. Çenelerdeki toz, temaslardaki boşluklar veya gevşek temas, sinyal alımını etkileyecektir.
  • Alıcıdaki ibre sahada belirgin bir şekilde salınmıyorsa, alıcı kelepçesinin iyi temas edip etmediğini kontrol edin.
  • Alet üzerinde kısa devre testi yapmak için tek bir tel kullanmak kesinlikle yasaktır; test için standart test direncini kullanın.
  • Sigortayı atan kısa mesafeli düşük dirençli bir kabloyu tanımlarken, aletin sinyal iletim ucuna seri olarak test direncini bağlayın.
Kimler İçin

XHSB505, bir şebeke ile çalışan, yüksek güçlü kablo tanımlama cihazıdır(1,5 kVA çıkış, Φ125 mm kelepçe, ayarlanabilir 0,4-1 Hz sinyal frekansı). Sahada şebeke beslemesinden kablo tanımlayan ve hem kısa hem de uzun kabloları eşleştirmek için ayarlanabilir sinyal frekansına ve düşük/yüksek çıkış viteslerine ihtiyaç duyan ekipleri hedefler.

  • Kesme veya ekleme yapmadan önce hangi kablo üzerinde çalıştıklarını tam olarak doğrulaması gereken yüksek gerilim kablo yapım, kurulum ve bakım ekipleri.
  • Aynı spesifikasyondaki birçok kablonun bir arada çalıştığı kablo hendekleri ve kanallarında faaliyet gösteren kamu hizmeti ve şebeke saha ekipleri.
  • Sahada AC 220 V şebeke kaynağına bağlanabilen ve zorlu veya daha uzun kablo hatları için yüksek güçlü (1,5 kVA) çıkışa ihtiyaç duyan saha mühendisleri.
  • Sinyal gönderme hızını (0,4-1 Hz) belirli saha koşullarına uyacak şekilde ayarlayabilen ve kısa kablolar için "I" düşük vitesi veya uzun kablolar için "II" yüksek vitesi seçebilen operatörler.
  • Kılavuzda belirtildiği gibi elektrikli ekipman ve cihazları kullanma konusunda genel bilgiye sahip elektrik çalışanları.
Satış Sonrası Hizmet

Cihaz, satın alma tarihinden itibaren kalite sorunları için bir yıllık ücretsiz garanti ile birlikte gelir ve ömür boyu onarım ve teknik servis sağlanır. Cihazın normal çalışmadığını veya bir arıza oluştuğunu fark ederseniz, sizin için en uygun ve etkili çözümü ayarlayabilmemiz için lütfen bizimle iletişime geçin. Servis telefonu: 400-029-0829.

SSS

S1. XHSB505 hedef kabloyu nasıl tanımlar?
Tanımlama, metre ibresinin salınım yönüne dayanır. Ayar düğmesi hareket ettirilmediğinde ve test kelepçesinin yanındaki kırmızı ok kablo hattı ile aynı yönde olduğunda, alıcı ibresinin en büyük salınım ile sağa saptığı kablo hedef kablodur; diğer tüm kablolar yalnızca bir geri dönüş sinyali gösterir, ibre sola sapar ve daha küçük bir salınım olur.

S2. Ayarlanabilir sinyal frekansı ne içindir?
Yeni nesil tanımlayıcı, bir frekans ayar fonksiyonu ekler. Frekans ayar düğmesi, sinyalin gönderme hızını değiştirir, ayarlanabilir aralığı minimum 0,4 Hz'den maksimum 1 Hz'e kadardır, böylece sinyal saha koşullarına uyacak şekilde ayarlanabilir.

S3. "I" ve "II" çıkış vitesleri nelerdir?
Çıkış seçme anahtarının iki vitesi vardır: "I" kısa kablolar için uygun olan düşük vitestir ve "II" uzun kablolar için uygun olan yüksek vitestir.

S4. Alıcı hassasiyeti nasıl ayarlanmalıdır?
Hassasiyeti ayarlamak için elde taşınır alıcının alt tarafındaki potansiyometreyi kullanın, böylece metre ibresi yaklaşık %20-80 oranında salınır. Metreyi çarpmamak için çok hassas ayarlamayın. İbre salınımı belirgin değilse, alıcı kelepçesinin iyi temas edip etmediğini kontrol edin.

S5. Hangi önlemler alınmalı ve neler dahildir?
Kabloyu tanımladıktan sonra, güvenlik için inşaattan önce test delinmelidir; iyi kelepçe çenesi teması sağlanmalıdır; asla tek bir tel ile kısa devre testi yapmayın - standart test direncini kullanın; sigortayı atan kısa mesafeli düşük dirençli bir kabloyu tanımlarken, test direncini sinyal iletim ucuna seri olarak bağlayın; ve güç sigortası 6 A'yı geçmemelidir. Paket, ana ünite, alıcı, güç kablosu, kırmızı çıkış hattı, siyah çıkış hattı, alıcı (test) kelepçesi, test direnci, üç adet 6 A sigorta ve üç adet 20 A sigorta, bir yıllık ücretsiz garanti ve ömür boyu servis içerir.
