Kablo hatası belirleyici
>

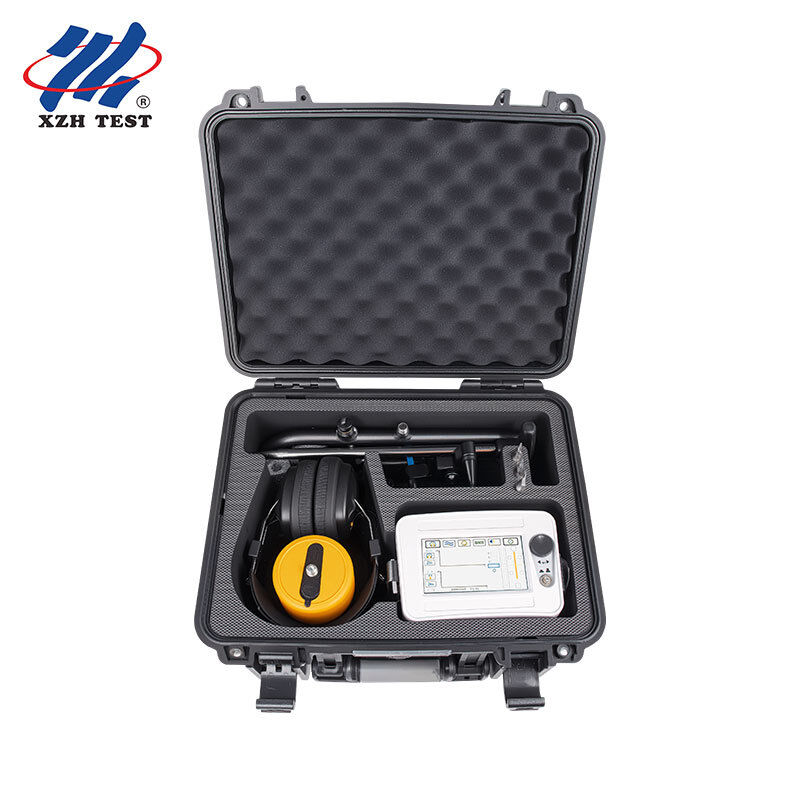

Kablo Arızası İzleyici. BNR IP65 su geçirmez ile Akustik Manyetik Senkronizasyon Aracı. XHDD503E.

Kablo Arızası İzleyici. BNR IP65 su geçirmez ile Akustik Manyetik Senkronizasyon Aracı. XHDD503E.

Ürün Ayrıntıları:
Menşe yeri: Xi'an, Şaanksi, Çin
Marka adı: XZH TEST
Sertifika: CE/ISO
Model numarası: XHDD503E
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an, Şaanksi, Çin
Marka adı:
XZH TEST
Sertifika:
CE/ISO
Model numarası:
XHDD503E
Vurgulamak:

High Light

Vurgulamak:

BNR background noise reduction Cable Fault Locator

,

mute noise reduction TDR Cable Tester

,

magnetic measurement method Cable Fault Detector

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı
Ürün Genel Bakışı

XHDD503E Kablo Arıza Noktalayıcısı, bir kablo arıza noktasının kesin konumunu belirlemek için titreşim toplama ve elektromanyetik indüksiyon prensiplerini kullanır. Arıza noktası, yüksek voltajlı bir darbe jeneratörü yardımıyla ark deşarjı ile işaretlenir. Ark deşarjı tarafından üretilen titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar, noktalama cihazının özel probu tarafından alınır ve cihaz tarafından yükseltilir, işlenir, görüntülenir ve çıktı alınır. Test cihazı daha sonra arıza noktasının kesin konumunu işitme ve görme yoluyla belirler - kablo arıza noktasını "kablonun hemen üstünde ve kaba ölçüm aralığında" doğru bir şekilde noktalama görevini tamamlar.

Bu noktalama cihazı, güç kabloları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve çeşitli malzemelerden, kesitlerden ve ortamlardan yapılmış gömülü tellerin düşük dirençli, kısa devre, açık devre ve kopukluk arızalarının yanı sıra yüksek dirençli kaçak ve yüksek dirençli ark arızaları için uygundur.

Ana Özellikler
Güneş ışığı altında görünürlük sağlayan 5 inç dokunmatik, yüksek parlaklıklı LCD
4 test modu: standart, geliştirilmiş, gürültü azaltma ve özelleştirilmiş
4 noktalama fonksiyonu: akustik-manyetik senkronizasyon, saf akustik, saf manyetik ve adım voltajı (A-çerçevesi)
BNR (arka plan gürültüsü azaltma) ve sessizleştirme fonksiyonları ile donatılmıştır
Yol sapması göstergesi ile donatılmıştır
Çok katmanlı fiziksel izolasyonlu sinyal sensörleri, IP65 su geçirmezlik derecesi
Uzun bekleme süresi ve hızlı şarj cihazı ile dahili büyük kapasiteli lityum pil
Küçük ve hafif, kullanımı kolay, basit bir insan-makine arayüzü
Teknik Parametreler
Öğe Özellik
Filtre parametreleri Tüm geçiş: 100 Hz–1600 Hz; alçak geçiren: 100 Hz–300 Hz; yüksek geçiren: 160 Hz–1600 Hz; bant geçiren: 200 Hz–600 Hz
Kanal ayarı Ses, manyetik ve voltaj için her biri 8 seviye
Çıkış kazancı 16 seviye (0–112 dB)
Çıkış empedansı 350 Ω
Akustik-manyetik konumlandırma doğruluğu 0,1 m'den az
Adım voltajı konumlandırma doğruluğu 0,5 m'den az
Yol tanımlama doğruluğu 0,5 m'den az
Güç kaynağı 4 × 18650 standart lityum piller
Bekleme süresi 8 saatten fazla
Ortam sıcaklığı −25 °C ila 65 °C; bağıl nem ≤ %90
Çalışma Prensibi Akustik-manyetik senkronizasyon yöntemi

Geleneksel akustik noktalama yöntemine dayanarak, bu yöntem elektromanyetik sinyallerin tespitini ve uygulamasını ekler. Yüksek voltajlı jeneratör arızalı kabloya darbe deşarjı uyguladığında, arıza noktasındaki deşarjdan kaynaklanan ses yere iletilir ve yüksek hassasiyetli bir prob tarafından alınır; yükseltmeden sonra, kulaklıklardan bir "patlama" sesi duyulur. Dahili prob, manyetik alan sinyalini gerçek zamanlı olarak alır ve manyetik alanın sesten çok daha hızlı yayıldığı prensibini kullanarak, elektromanyetik sinyal ile ses sinyali arasındaki zaman farkını tespit ederek arıza noktasının mesafesini belirler. Sensör konumu, en küçük akustik-manyetik zaman farkına sahip noktayı bulmak için hareket ettirilir ve kesin arıza konumu doğrudan bunun altındadır.

Saf ses yöntemi

Saf ses yöntemi esas olarak yüksek dirençli ve ark arızalarını ölçmek için kullanılır. Yüksek voltajlı bir kaynak, arıza noktasında deşarj kırılmasına neden olmak için arızalı kabloya darbe voltajı uygular ve deşarj sırasında oluşan ses arızayı doğru bir şekilde konumlandırmak için kullanılır. Akustik titreşim sensörü, akustik sinyali yükseltilen ve filtrelenen bir elektrik sinyaline dönüştürür ve son olarak kulaklıklardan ses olarak geri yüklenir veya ses yoğunluğu ile görüntülenir. En yüksek ses yoğunluğuna sahip yer arıza noktasıdır.

Saf manyetik yöntem

Saf manyetik yöntem, kablo yolunu ve arıza noktasının kesin konumunu belirleyebilir. Yüksek voltajlı bir kaynak, arızalı kabloya darbe voltajı uygular, bir indüksiyon bobini darbe sinyalini alır ve kablodan sapma darbe sinyalinin özelliklerinden yargılanır. Alınan darbe sinyallerinin özellikleri saptığında, noktanın arıza noktası olduğu belirlenir.

Voltaj yöntemi (A-çerçevesi yöntemi)

Gömülü bir kablodaki toprak arızası için, arıza noktasını bulmak üzere potansiyel farkı yöntemi kullanılır. Test noktası ile toprak arasındaki arızalı kabloya bir test voltajı uygulanır ve kablonun giriş noktası etrafında giriş noktasıyla eş merkezli bir dağıtılmış elektrik alanı oluşturulur. Aynı yarıçapa sahip noktalar arasında potansiyel farkı yoktur, ancak farklı yarıçaplara sahip noktalar (A ve B noktaları) arasında potansiyel farkı vardır. İki nokta yavaş yavaş merkez noktaya doğru hareket ettirilir; arıza noktası tam olarak A ve B noktaları arasındayken, potansiyel farkı sıfır olur ve noktalar arıza noktasını geçerse polarite tersine döner - bu nedenle topraklama noktası ileri geri hareket ettirilerek doğru bir şekilde belirlenebilir.

İşletim Arayüzü ve Ayarlar

Cihaz, dokunmatik ekran veya tek tuşlu ayar kontrolü ile çalıştırılır. İşletim arayüzü bir dalga formu görüntüleme alanı (manyetik alan dalga formu ve ses dalga formu) ve bir parametre ayarlama alanı içerir.

Ses kazancı (1–8 vites) ve ses tetikleyici (0–99 seviye)
Manyetik alan kazancı (1–8 vites) ve manyetik alan tetikleyici (0–99 vites)
Çalışma yöntemi seçimi ve çalışma modu seçimi
Filtre modu: tüm geçiren, yüksek geçiren, alçak geçiren ve bant geçiren filtreleme
Sessizleştirme ayarı; BNR (arka plan dijital gürültü azaltma) ayarı
Ses ayarı (0–16 seviye)
Yol göstergesi, ses yoğunluğu, elektromanyetik sinyal, manyetik alan gücü, prob göstergesi, dört set akustik-manyetik zaman farkı verisi (ms) ve pil gücü göstergesi

Ses kanalı filtresi, fabrika varsayılan bant genişliği 100 Hz–1600 Hz'dir. Farklı sahalar için uygun filtre parametreleri seçilebilir - örneğin, arıza noktasına yakın sert kaldırımlarda yüksek geçiren filtre en iyi yüksek frekanslı darbe deşarj sesini korurken, daha uzakta veya yumuşak toprak veya kumda alçak geçiren filtre uygundur. Bant geçiren filtreleme, ikisi arasında bir uzlaşmadır.

Kullanım Özeti Yüksek voltajlı darbe jeneratörü ile çalışma

Noktalayıcı, periyodik bir deşarj durumunda çalışan bir yüksek voltajlı darbe sinyal jeneratörü ile birlikte kullanılır. Kablolama yöntemleri arasında faz-zırh yöntemi (faz-toprak yalıtım hasarı olduğunda tercih edilir, çünkü deşarj sesi zayıflaması azdır), faz-faz yöntemi (birleşik topraklama olmadan basit bir faz-faz arızası için) ve basit bir kopukluk arızası için kablolama yöntemi bulunur.

Noktalama alanının seçilmesi

Noktalama yapmadan önce, kablo yolu önce netleştirilmelidir; çizimler ve veriler eksikse, yol tespiti yapılmalı ve işaretler konulmalıdır. Mesafe ölçüm sonuçlarına dayanarak ve kablo başı plakası payı ve arazi dikkate alınarak, arıza noktası konumu kaba bir şekilde belirlenir, genellikle (mesafe ölçüm değeri ± 50 m) içinde. Arıza noktasına nüfuz edildikten sonra noktalama başlar.

Noktalama adımları
Saf ses modu: sensörü ve kulaklığı bağlayın, sensörü kablonun hemen üstüne yere düz bir şekilde yerleştirin ve yaklaşık 0,5–2 m aralıklarla hareket ettirin; en yüksek sesli nokta arıza noktasıdır.
Saf manyetik yöntem: sensörü yol boyunca sol veya sağ tarafta tutarak hareket ettirin; arıza noktasını geçtikten sonra yol göstergesi tersine döner ve tersine dönen nokta arıza noktasıdır.
Akustik-manyetik senkronizasyon (standart / özel mod): arıza noktası civarını bulun, ardından en küçük gecikme değerini bulana kadar küçük aralıklarla akustik-manyetik gecikmeyi ölçün; arıza noktası doğrudan altındadır, hata 0,2 m içindedir.
Voltaj modu (A-çerçevesi yöntemi, yalnızca iletken toprağa bağlı olduğunda): A-çerçevesini toprağa sokun, kırmızı veya yeşil okla gösterilen yönde hareket edin ve histogram nispeten büyük olduğunda ve kırmızı ve yeşil tersine döndüğünde, arıza noktası budur.
Önlemler ve Yaygın Arızalar
Pil gücü %20'nin altına düştüğünde arayüz bir şimşek sembolü görüntüler ve cihazın şarj edilmesi gerekir; tamamen boşalmış bir pilin tam şarj olması yaklaşık 4 saat sürer. Kırmızı şarj cihazı ışığı şarj olduğunu, yeşil ışık ise şarjın tamamlandığını gösterir.
Prob hassas bir bileşendir ve sökülmemelidir.
Cihaz arızalanırsa, onarım için orijinal fabrikaya gönderin; kendi isteğinizle sökmeyin.
LCD'yi silmek için aşındırıcı çözücüler (kimyasal çözücüler veya alkol gibi) kullanmayın; ılık suya batırılmış yarı nemli, tüy bırakmayan bir bez ve ardından kuru bir mikrofiber bez kullanın.
Noktalama için sensörü kablo gövdesine yerleştirmekten kaçının, çünkü kablonun herhangi bir konumunda duyulan zayıf bir patlama sesi, noktalama için kullanılamayan elektriksel stres titreşimidir.
Eğer hiçbir manyetik alan sinyali test edilemiyorsa, pil gücünü, manyetik alan kanalı kazanç ayarını, ana ünite ile prob arasındaki kabloyu kontrol edin ve dalga formu ekranını açın.
Prob sabitken veya vurulduğunda kulaklıklardan ses gelmiyorsa, pil gücünü, ses kanalı kazanç ayarını ve ana ünite ile prob arasındaki kabloyu kontrol edin.

Not: A-çerçevesi yöntemi yalnızca iletken toprağa bağlı olduğunda (ölü topraklanmış) kullanılabilir.

Kimler İçin

XHDD503E, arızanın zaten kaba bir şekilde yerleştirildiği son, kesin adım için birnoktalama cihazıdır. Yüksek voltajlı darbe jeneratörü ile birleştiren ve arıza noktasını kesin olarak yerleştirmesi gereken ekipler için üretilmiştirsert yüzeyli, yüksek ortam gürültülü sahalar— beton ve asfalt altında, işlek caddeler boyunca ve yüksek dirençli veya ark arızalarında — basit bir akustik dinleme yönteminin gürültüde kolayca kaybolduğu yerlerde.

Önceden bir ön konumlandırıcıdan yaklaşık arıza bölgesini bilen ve şimdi kesin noktalama gerektiren güç kablosu arıza bulma ekipleri.
Sert kaldırımlar altındaki gömülü hatlardaki arızaları noktalayan dağıtım ağı ve sokak lambası kablosu bakım ekipleri.
Çeşitli malzemeler, kesitler ve ortamlarda çalışan yüksek frekanslı koaksiyel kablo ve gömülü tel uzmanları.
Yalnızca sesle doğrulanması zor olan yüksek dirençli kaçak ve yüksek dirençli ark arızalarıyla uğraşan ekipler.
Arka plan gürültüsü azaltma (BNR) ve akustik-manyetik zaman farkına güvenerek emin bir şekilde karar veren canlı trafik ve diğer gürültü kaynaklarının yakınında çalışan saha ekipleri.
SSS

S1. XHDD503E ne işe yarar?
Bir kablo arıza noktalayıcısıdır ve bir kablo arıza noktasının kesin konumunu belirlemek için titreşim toplama ve elektromanyetik indüksiyonu kullanır. Yüksek voltajlı bir darbe jeneratörü ile çalışan, arıza noktasındaki ark deşarjı tarafından oluşturulan titreşim, ses ve elektromanyetik dalgaları alır ve operatörün kablonun hemen üstünde ve kaba ölçüm aralığında noktayı doğru bir şekilde noktalamasını sağlar.

S2. Hangi arızalar ve kablolar için uygundur?
Güç kabloları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve çeşitli malzemelerden, kesitlerden ve ortamlardan yapılmış gömülü tellerin düşük dirençli, kısa devre, açık devre ve kopukluk arızalarının yanı sıra yüksek dirençli kaçak ve yüksek dirençli ark arızaları için uygundur. A-çerçevesi (adım voltajı) yöntemi yalnızca iletken ölü topraklanmış olduğunda kullanılabilir.

S3. Hangi noktalama yöntemlerini sağlar?
Dört tane sağlar: akustik-manyetik senkronizasyon, saf akustik, saf manyetik ve voltaj (A-çerçevesi / adım voltajı) yöntemi. Akustik-manyetik senkronizasyon, geleneksel akustik yönteme elektromanyetik sinyal tespiti ekler ve elektromanyetik ve ses sinyalleri arasındaki zaman farkına göre mesafeyi belirler.

S4. Ne kadar doğruluk ve çalışma koşulları beklenebilir?
Akustik-manyetik konumlandırma doğruluğu 0,1 m'den az, adım voltajı konumlandırma doğruluğu 0,5 m'den az ve yol tanımlama doğruluğu 0,5 m'den azdır. 4 × 18650 lityum pille çalışır, 8 saatten fazla bekleme süresi, −25 °C ila 65 °C ve %90'a kadar bağıl nemde çalışır ve sensörler IP65'e kadar su geçirmezdir.

S5. Nelere dikkat edilmeli ve neler dahildir?
Pil gücü %20'nin altına düştüğünde cihazı şarj edin (tam şarj için yaklaşık 4 saat); probu veya cihazı sökmeyin; LCD'yi yalnızca yarı nemli tüy bırakmayan bir bezle temizleyin; ve sensörü kablo gövdesine yerleştirmekten kaçının. Paket, kablo arıza noktalayıcısı, kulaklıklar, prob (bağlantı çubuğu, prob başlığı ve üç pençe ile), 7 çekirdekli sinyal hattı, şarj cihazı, A-çerçevesi (A-çerçevesi kablosu ile), 2 toprak pimi ve çok fonksiyonlu bir çiçek anahtarı içerir, bir yıllık ücretsiz garanti ve ömür boyu bakım ve teknik hizmet ile.
