Kablo hatası belirleyici
>

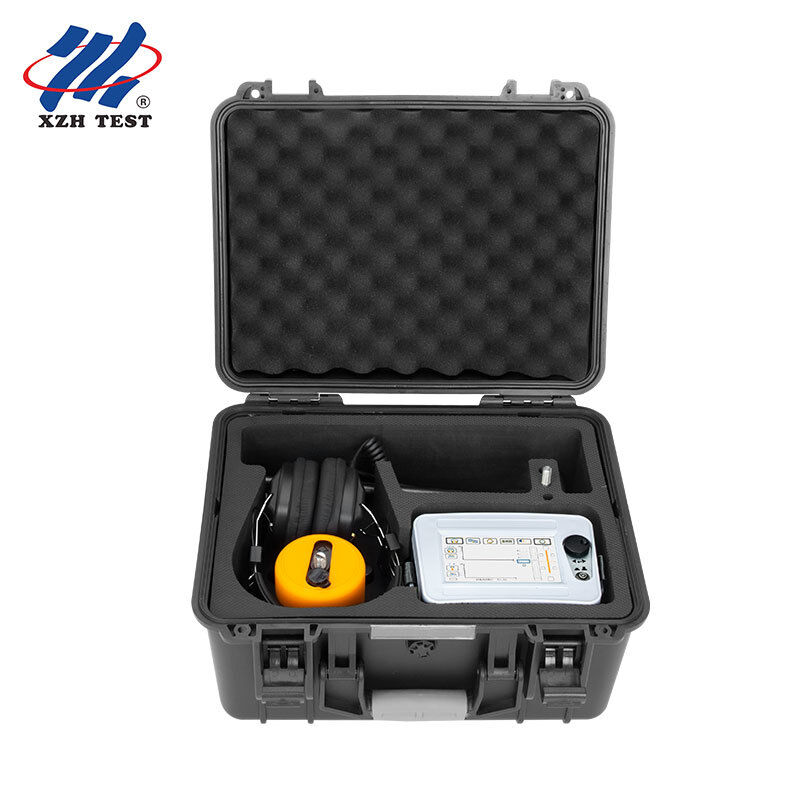

Kablo Arızası İzleyici. IP65 yol göstergesi ile Akustik Manyetik Senkronizasyon Bulandırıcısı. XHDD503C.

Kablo Arızası İzleyici. IP65 yol göstergesi ile Akustik Manyetik Senkronizasyon Bulandırıcısı. XHDD503C.

Ürün Ayrıntıları:
Menşe yeri: Xi'an, Şaanksi, Çin
Marka adı: XZH TEST
Sertifika: CE/ISO
Model numarası: XHDD503C
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an, Şaanksi, Çin
Marka adı:
XZH TEST
Sertifika:
CE/ISO
Model numarası:
XHDD503C
Vurgulamak:

High Light

Vurgulamak:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı
Ürün Genel Görünümü

XHDD503C Kablo Arızası Pinpointer, güç kablosunun arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır.Görevli sonda tarafından alınıp güçlendirilmiştir., ve hata noktasının kesin konumu işitsel ve görsel yargılama ile belirlenir.Kaba ölçüm aralığı içinde kablo hatası noktasının kesin konumunu tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazPozisyonlama teknolojisi, yol destekli test ve diğer teknolojileri entegre ederek, çoklu test modları ve zenginKablo hatasının yerini verimli ve doğru bir şekilde tamamlamak için çeşitli hızlı bilgiler.

Bu belirleme cihazı, güç kablolarının düşük dirençli, kısa devreli, açık devreli ve bağlantı kesme hatası, yüksek frekanslı koaksiyel kablolar,Çeşitli malzemelerden sokak ışığı kabloları ve gömülü teller, kesitler ve ortamlar, ayrıca yüksek dirençli sızıntı ve yüksek dirençli flashover hataları.

Temel Özellikler
Güneş ışığı altında görünürlüğü sağlayan 5 inçlik dokunmatik, yüksek parlaklıklı LCD
Akustik ve manyetik zaman farkını otomatik olarak hesaplayan akustik ve manyetik eşzamanlı konumlandırma teknolojisi
Akustik ve manyetik sinyallerin kazanç değeri ve tetikleme değeri, çeşitli ortamlara uyum sağlamak için elle ayarlanabilir
Filtreleme yöntemleri seçeneği ile arka plan gürültüsünü azaltma teknolojisi
BNR arka plan gürültüsünü azaltma ve sessiz gürültüyü azaltma işlevleri
Yol sapması göstergesi ile donatılmış
Çok katmanlı fiziksel yalıtım sinyali sensörleri, su geçirmezlik derecesi IP65
Uzun bekleme süresi olan büyük kapasiteli lityum pil ve hızlı şarj cihazı
Küçük ve hafif, kullanımı kolay, basit bir insan-makine arayüzü ile
Teknik parametreler
Ürün Spesifikasyon
Filtre parametreleri Tüm geçiş: 100 Hz~1600 Hz; düşük geçiş: 100 Hz~300 Hz; yüksek geçiş: 160 Hz~1600 Hz; bant geçiş: 200 Hz~600 Hz
Kanal kazancı 8 seviye ayarlanabilir
Manyetik kanal kazancı 8 seviye ayarlanabilir
Üretim kazancı 16 seviye (0-112 dB)
Çıkış impedansı 350 Ω
Akustik manyetik konumlandırma doğruluğu 0.1 m'den az
Yol tanımlama doğruluğu 0,5 m'den az
Güç kaynağı 4 × 18650 standart lityum piller
Bekleme süresi 8 saatten fazla
Çevre sıcaklığı -25 °C'den 65 °C'ye kadar; nispi nem ≤ 90%
Çalışma prensibi

Aygıt, hata yerini doğru bir şekilde belirlemek için akustik-manetik senkronizasyon yöntemini kullanır.Elektromanyetik sinyallerin tespit edilmesi ve uygulanması ile geleneksel akustik konumlandırma yöntemine dayalı.

Yüksek voltajlı jeneratör, arızalı kabloya çarpma boşaltması yaptığında, arızalı noktada boşaltma tarafından üretilen ses yere aktarılır.Ses sinyali çok hassas bir prob tarafından alınır.; güçlendirilmesinden sonra, kulaklıklardan bir "pop" sesi duyulur.manyetik alanın sesten çok daha hızlı yayıldığı ilkesini kullanarak, elektromanyetik sinyal ve ses sinyali arasındaki zaman farkını tespit ederek hata noktasının uzaklığını belirler.Sensör pozisyonu en küçük akustik-manyetik zaman farkı ile noktayı bulmak için hareket, ve hata yeri tam olarak onun altında.

Geleneksel akustik konumlandırma cihazları genellikle yalnızca kulaklıklarla izler veya hata noktasındaki boşaltma sesini belirlemek için metre göstergesi salınımına dayanır.Çıkarma sesi bir anda kaybolduğundan ve çevresel gürültüden çok farklı olmadığındanAkustik-manetik senkronizasyon yöntemi, geleneksel akustik yöntemin bu sorunlarını etkili bir şekilde önler.

işletim arayüzü ve ayarları

Enstrüman dokunmatik ekran veya tek düğmeli ayarlama kontrolü ile çalıştırılır. İşleme arayüzü dalga şekli gösterme alanını ve parametreler ayarlama alanını içerir.

Manyetik alan kazancı ayarları (1 ′′8 seviyesi) ve manyetik alan tetikleyici ayarları (0 ′′99 seviyesi)
Ses artışı ayarları (1 ′8 seviye) ve ses tetikleyici ayarları (0 ′99 seviye)
Sonda gösterimi; filtre modunun ayarlanması (tüm geçiş, yüksek geçiş, düşük geçiş ve bant geçiş filtreleme)
Sessiz ayar; BNR (arkaplan dijital gürültü azaltma) ayarları
Ses düzeyi ayarlama (0 ′′ 16 seviye; 8 seviye önerilir)
Pil gücü göstergesi, yol göstergesi, ses yoğunluğu, elektromanyetik sinyal, manyetik alan gücü, dört set akustik-manetik zaman farkı verisi (ms) ve sonda göstergesi

Ses kanalı filtresinin fabrika varsayılan bant genişliği 100 Hz ̇ 1600 Hz'dir. Farklı siteler için uygun filtre parametreleri seçilebilir.Çökme noktasına yakın sert yollarda yüksek geçişli filtreler yüksek frekanslı darbe çıkışı sesini en iyi şekilde korur., daha uzakta veya yumuşak toprak veya kum üzerinde düşük geçişli filtreler uygundur.

Not:Toplanan dört veri setinin üç kez 30 ms'den aşağı olduğu zaman, aralıklı olarak, arıza noktasına yaklaşıldığını gösteren elektromanyetik sinyalin yanında simge görünür.

Kullanım Özetleri Yüksek voltajlı jeneratör ile kablolama

Akustik ve manyetik senkronizasyon belirleme, periyodik boşaltma durumunda çalışan yüksek voltajlı bir darbe sinyali jeneratörü gerektirir.Kablolama yöntemleri fazdan zırhlı yöntemi içerir (faza-to-ground yalıtım hasarı olduğunda tercih edilir), boşaltma-ses zayıflaması küçük olduğu için), faz-faza yöntemi (kombine topraklama olmadan basit bir faz-faza hatası için) ve basit bir bağlantı kesme hatası için kablolama yöntemi.

Hedef alanı seçimi

Tam olarak belirlemeden önce, kablo yolu öncelikle açık olmalıdır; çizimler ve veriler eksikse, yol tespiti yapılmalı ve işaretler yapılmalıdır.Uzaklık ölçüm sonuçlarına dayanarak ve kablo başlığı plakanın kenarını ve araziyi göz önünde bulundurarak, hata noktasının yeri kabaca belirlenir, genellikle (uzaklık ölçüm değeri ± 50 m) içinde.Hata noktasının aşıldığını ve yüksek voltajlı darbe jeneratörünün boşaltma döngüsünün 3 ̇5 saniye olduğunu garanti ettikten sonra, seçilen bölgedeki kablonun hemen üzerinde işaret etmeye başlayın.

Adımları belirlemek

Sensörü sensör fişine ve kulaklığı kulaklık fişine bağlayın. Seçilen bölgede sensörü kablonun hemen üstünde yere yerleştirin.Kablo yatırma yönüne işaret eden, ve akustik ve manyetik senkronizasyon modunu seçin. dalga şeklini gözlemleyin ve işaretlemeye başlamak için kulaklıklarla dinleyin. Önerilen başlangıç prensibi düşük eşiğidir.büyük kazanç ve yüksek hacim. Sesi duyduktan ve hem ses dalga biçimini hem de manyetik alan dalga biçimini gördükten sonra, algılayıcı sondayı yaklaşık 1 ′′ 2 m'de bir hareket ettirin ve her noktada 2'den fazla boşaltma döngüsünü izleyin.Ses veya dalga şekli artık duyulabilir ya da görülemez ve zaman farkı değeri büyük küçük ve sonra büyük değişikliklere kadar ileri hareket etmeye devamSonra geri dönüp tekrar işaret ederken, eşiği artır, kazancı azalt ve ses seviyesini düşür.Ses ve dalga biçiminin en büyük olduğu ve zaman farkının en küçük olduğu noktayı bulun. İki noktanın rastlantısı hata noktasıdır..

Önlemler ve Genel Hatalar
Pil gücü %20'nin altında olduğunda, arabirim bir şimşek sembolü gösterir ve cihazın şarj edilmesi gerekir; Tamamen boşaltılmış bir pilin tamamen şarj edilmesi yaklaşık 4 saat sürer.Kırmızı şarj lambası şarj anlamına gelir ve yeşil ışık şarj tamamlanmış anlamına gelir.
Sonda hassas bir bileşen ve sökülmemelidir.
Eğer alet arızalanırsa, tamir için orijinal fabrikaya gönderin; istediğiniz zaman sökmeyin.
LCD ekranını silmek için koroziv çözücüler (kimyasal çözücüler veya alkol gibi) kullanmayın; ılık suya batırılmış yarı kuru, lifsiz bir bez ve daha sonra kuru bir mikrofiber bez kullanın.
Kabloların herhangi bir konumunda duyulan zayıf bir patlama sesi elektrikli stres titreşimidir ve konumlandırmak için kullanılamaz.
Eğer manyetik alan sinyali test edilemiyorsa, pil gücünü, manyetik alan kanal kazanç ayarını, makine ile prob arasındaki kabloyu kontrol edin ve dalga şekli ekranını açın.
Eğer kulaklıklardan ses çıkmazsa, batarya gücünü, ses kanalının artış ayarlarını ve ev sahibi ile sonda arasındaki kabloyu kontrol edin.
Kimler İçin

XHDD503C birKablo rotası belirsiz veya belgelenmemiş ağlar için yol yardımlı, akustik-manetik konumlandırma aracıKablo yolunu doğrulamalı ve aynı işteki hatayı tespit etmeleri gereken ekipler için tasarlanmıştır.ve çizimlerin ve rota verilerinin eksik olduğu yerler, bu nedenle operatörün noktaya yaklaşmak için akustik-manyetik zaman farkı ile birlikte yol sapması gösterimine ihtiyacı vardır.

Eski veya yetersiz belgelenmiş kablo ağlarında çalışan hatayı tespit eden ekipler, rotanın kendisinin yeryüzünde yeniden onaylanması gerektiğinde.
Yol yardımlı algılama ile akustik-manyetik işaretlemeyi kablo üzerinde tek bir geçişle birleştiren ekipler.
Yüksek frekanslı koaksiyel kablo, sokak ışığı kablosu ve gömülü tel uzmanları çeşitli malzemeler, kesimler ve medya ile çalışıyorlar.
Aracın akustik-manyetik zaman farkını otomatik olarak hesaplamasını isteyen operatörler, böylece nokta tekrar tekrar değerlendirilebilir.
En güçlü ses ve dalga şekli noktasını ve en küçük zaman farkı noktasını bulmalı olan saha ekipleri, hata yerini doğrulamak için.
Sık Sorulan Sorular

XHDD503C ne yapar?
Güç kablosunun arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanan bir kablo hatası işaretçisidir.Elektronik flashover bir darbe boşaltma jeneratörü tarafından üretilir ve sondası tarafından alınır ve güçlendirilir, ve nokta, sesli ve manyetik zaman farkını toplarken, kaba ölçüm aralığında işitsel ve görsel yargılama ile kesin bir şekilde konumlandırılır.

S2. Hangi hatalar ve kablolar için uygundur?
Güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve çeşitli malzemelerin gömülü tellerinin düşük dirençli, kısa devre, açık devre ve bağlantı kesme hatalarına uygundur.Kesitler ve ortamlar, ayrıca yüksek dirençli sızıntı ve yüksek dirençli flashover hataları.

S3. Akustik-manetik senkronizasyon yöntemi nasıl çalışır?
Geleneksel akustik yönteme dayanıyor ve elektromanyetik sinyal tespiti ekleniyor.İçeriye yerleştirilmiş sonda gerçek zamanlı manyetik alan sinyali alırkenManyetik alanın sesten çok daha hızlı yayıldığı için, hata noktasının mesafesi iki sinyal arasındaki zaman farkından belirlenir.En küçük zaman farkına sahip nokta hatanın hemen üstünde.

S4. Hangi doğruluk ve çalışma koşulları beklenebilir?
Akustik-manetik konumlandırma doğruluğu 0,1 m'den az ve yol tanımlama doğruluğu 0,5 m'den azdır. 8 saatten fazla bekleme süresi ile 4 × 18650 standart lityum pillerle çalışır.-25 °C ile 65 °C arasında ve nispi nem %90'a kadar, ve sensörler IP65'e kadar su geçirmez.

Neler dikkate alınmalı ve neleri içerir?
Akü gücü %20'nin altında olduğunda cihaz şarj edilmelidir (tam şarj için yaklaşık 4 saat gereklidir); sondayı veya cihazı sökmeyin; LCD ekranını yalnızca yarı kuru, lifsiz bir bezle temizleyin.ve kablo gövdesine sensör yerleştirmekten kaçınınPaket kablo hatası tespit edici, kulaklık, prob (bağlantı çubuğu, prob başı ve üç pençesi ile), 7 çekirdekli sinyal hattı, şarj cihazı ve çok fonksiyonel bir çiçek anahtarı içerir.Bir yıllık ücretsiz garanti ve ömür boyu bakım ve teknik servis
