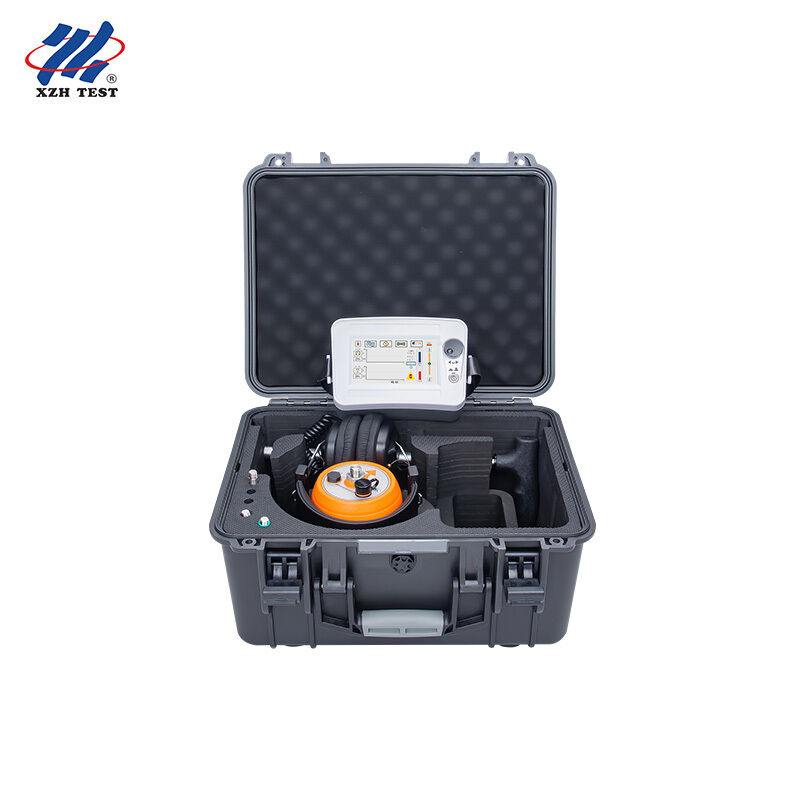

Kablo Arıza Noktalayıcı | Dijital Prob Akustik Manyetik Senkronizasyon Arıza İpucu ile | XHDD503C+

Kablo Arıza Noktalayıcı | Dijital Prob Akustik Manyetik Senkronizasyon Arıza İpucu ile | XHDD503C+

Ürün Ayrıntıları:
Menşe yeri: Xi'an, Şaanksi, Çin
Marka adı: XZH TEST
Sertifika: ISO/CE
Model numarası: XHDD503C+
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an, Şaanksi, Çin
Marka adı:
XZH TEST
Sertifika:
ISO/CE
Model numarası:
XHDD503C+
Vurgulamak:

High Light

Vurgulamak:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı
Ürün Genel Bakışı

XHDD503C+ Kablo Arıza Noktalayıcısı, kablo arızalarının kesin yerini belirlemek için titreşim toplama ve elektromanyetik indüksiyonun akustik-manyetik senkronizasyon prensibini kullanır. Yüksek voltajlı bir darbe jeneratörü, arıza noktasında aşırı gerilim deşarjı indükler. Oluşan titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar, cihazın özel probu tarafından toplanır, ana ünite tarafından akıllıca işlenir ve arıza dalga formu ve sesi çıktı olarak verilir ve görüntülenir. Son olarak, test cihazı işitme ve görme duyularını kullanarak arızanın hassas yerini belirler ve kablo arıza noktasını "kablonun tam üstünde, kabaca ölçülmüş bir aralıkta" doğru bir şekilde bulma görevini tamamlar.

Bu lokalizatör, çeşitli güç kabloları, koaksiyel kablolar ve farklı voltaj seviyeleri, kesitleri ve ortamlarındaki alçak gerilim kablolarındaki düşük dirençli, kısa devre, açık devre ve kopuk devre arızalarını, ayrıca kaçak ve aşırı gerilim yüksek dirençli arızalarını tespit etmek için uygundur.

Ana Özellikler
Güneşte bile görünürlük sağlayan dokunmatik ekranlı yüksek parlaklıklı LCD (480 × 850, 350 nit)
Akustik-manyetik zaman farkını otomatik olarak hesaplayan akustik-manyetik senkron konumlandırma teknolojisi
Ses sinyalinin kazanç ve tetikleme değerleri, otomatik ve manuel ayarlama fonksiyonları ile
Çeşitli filtreleme seçenekleri ile arka plan gürültüsü azaltma teknolojisi
BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma fonksiyonları
Yol sapması göstergesi ve arıza noktasına yaklaşma uyarısı fonksiyonu
Yüksek hassasiyetli, gürültüye dayanıklı, tam dijital noktalama probu
Çok katmanlı fiziksel izolasyonlu sinyal sensörleri, IP65 su geçirmezlik derecesi
Ultra uzun bekleme süresine sahip dahili yüksek kapasiteli lityum pil ve hızlı şarj cihazı
Kompakt ve hafif, kullanımı kolay, basit bir insan-makine arayüzü ile
Teknik Parametreler
Öğe Özellik
Filtreleme parametreleri Tam geçiş: 100 Hz–1600 Hz; bant geçiş: 200 Hz–600 Hz; alçak geçiş: 100 Hz–300 Hz; yüksek geçiş: 160 Hz–1600 Hz
Kanal ayarı Ses ve manyetik sinyallerin 8 seviyesi ayarlanabilir; sinyal tetikleme eşiği 0 ila 99 seviye arasında ayarlanabilir
Ses çıkışı Kazanç: 16 seviye (0–112 dB); empedans: 350 Ω
Tespit aralığı 0.00–99.99 ms
Filtreleme yöntemi Beşinci derece süperpozisyon filtresi
Tespit doğruluğu Konumlandırma ≤ 0.1 m; yol ≤ 0.5 m
Çalışma güç kaynağı 3.7 V–3200 AH–18650 pil hücreleri × 4
Bekleme süresi 8 saatten fazla
Ortam sıcaklığı −25 °C ila 65 °C; bağıl nem ≤ %90
Çalışma Prensibi

Cihaz, geleneksel akustik konumlandırma yöntemine elektromanyetik sinyallerin tespit ve uygulamasının eklenmesiyle, hassas arıza konumu için akustik-manyetik senkronizasyon yöntemini kullanır.

Yüksek voltajlı jeneratör arızalı kablo üzerinden deşarj olduğunda, arıza noktasındaki deşarjın ürettiği ses yere iletilir. Ses sinyali yüksek hassasiyetli bir prob tarafından alınır, yükseltilir ve kulaklıkla dinlenir, burada bir "patlama" sesi duyulur. Prob, gerçek zamanlı manyetik alan sinyallerini alan yerleşik bir manyetik alan indüksiyon bobini içerir. Manyetik alan yayılma hızının ses hızından çok daha yüksek olduğu prensibini kullanarak, elektromanyetik ve ses sinyalleri arasındaki zaman farkını tespit ederek arıza noktasına olan mesafeyi belirler. Sensör konumunu sürekli hareket ettirerek, en küçük akustik-manyetik zaman farkına sahip nokta bulunur; arızanın tam yeri bu noktanın altındadır.

Geleneksel akustik arıza konumlama cihazları, arıza noktasındaki deşarj sesini ayırt etmek için tipik olarak yalnızca kulaklıklara veya bir metre ibresinin hareketine dayanır. Deşarj sesi geçici ve ortam gürültüsünden ayırt edilemez olduğu için, daha az deneyimli operatörler için genellikle önemli zorluklar sunar. Akustik-manyetik senkronizasyon yöntemi bu sorunları etkili bir şekilde önler.

İşletim Arayüzü ve Ayarlar

Cihaz, dokunmatik ekranlı işlem ve tek tuşla işlem olmak üzere iki işlem modu sunar. Kullanıcı arayüzü, bir dalga formu görüntüleme alanı (ses dalga formu ve manyetik alan dalga formu) ve bir parametre ayarlama alanı içerir.

Manyetik alan tetikleme ayarı (0–99 seviye) ve manyetik alan kazanç ayarı (1–8 seviye)
Ses tetikleme ayarı (0–99 seviye) ve ses kazanç ayarı (1–8 seviye), otomatik veya manuel ayarlama ile
Prob göstergesi; filtreleme modu ayarı (tam geçiş, yüksek geçiş, alçak geçiş ve bant geçiş filtreleme)
Sessiz ayarı; BNR (arka plan dijital gürültü azaltma) ayarı
Ses ayarı (0–16 seviye; 8 seviye 84 dB'ye ve 12 seviye 108 dB'ye karşılık gelir)
Pil seviyesi göstergesi, yol göstergesi, ses yoğunluğu, elektromanyetik sinyal, manyetik alan gücü, dört set akustik-manyetik zaman farkı verisi (ms) ve prob göstergesi

Ses kanalı filtresi varsayılan olarak 100 Hz–1600 Hz bant genişliğine sahiptir. Farklı sahalar için uygun filtre parametreleri seçilebilir — örneğin, arıza noktasına yakın sert yüzeylerde yüksek geçiş filtresi yüksek frekanslı darbe-deşarj sesini en iyi şekilde korurken, daha uzakta veya gevşek toprak veya kumda alçak geçiş filtresi uygundur. Bant geçiş filtreleme, ikisi arasında bir denge sağlar.

Not: toplanan dört veri seti üç ardışık kez 30 ms'nin altındayken, elektromanyetik sinyalin yanında simgesi görüntülenir, bu da arıza noktasına yaklaşıldığını gösterir.

Kullanım Özeti Yüksek voltajlı jeneratör ile kablolama

Noktalama, periyodik deşarj durumunda çalışan bir yüksek voltaj darbe sinyal jeneratörü gerektirir. Kablolama yöntemleri arasında faz-iletken-zırh yöntemi (faz-toprak ana yalıtım hasarı olduğunda tercih edilir, çünkü deşarj sesi zayıflaması daha azdır), faz-faz yöntemi (topraklama olmayan basit bir faz-faz arızası için) ve basit bir açık devre arızası için kablolama yöntemi bulunur.

Noktalama alanının seçilmesi

Noktalama işleminden önce, kablo güzergahı önceden net bir şekilde tanımlanmalıdır; çizimler eksikse, güzergah keşfi yapılmalı ve güzergah işaretlenmelidir. Mesafe ölçüm sonuçlarına ve kablo makarası payı ile arazi dikkate alınarak, arıza konumu kabaca belirlenir, genellikle kaba mesafe ölçüm değerinin ± 50 m'si içinde. Arıza noktasının delindiğinden ve yüksek voltaj darbe jeneratörünün deşarj döngüsünün 3–5 saniye içinde olduğundan emin olduktan sonra, seçilen alan içinde kablonun tam üstünde noktalama başlar.

Noktalama adımları

Probı monte edin ve sensör portuna bağlayın, kulaklığı kulaklık portuna bağlayın. Seçilen alanda, sensörü kablonun tam üstüne, kablo döşeme yönüne bakacak şekilde yere düz bir şekilde yerleştirin ve kulaklıkla dinlerken dalga formunu gözlemleyin. Önerilen bir başlangıç ayarı düşük eşik, yüksek kazanç ve yüksek sestir. Ses ve ses / manyetik dalga formları duyulup görüldüğünde, sensör probunu her 1–2 m'de bir hareket ettirin ve her noktada en az iki deşarj döngüsü için dinleyin. Ses duyulmayana ve dalga formu tekrar görülmeyene ve zaman farkı büyükten küçüğe ve tekrar büyüye değişene kadar devam edin; sonra geri dönüp yeniden konumlandırın. Yeniden konumlandırırken, daha yüksek bir eşik, daha düşük kazanç ve daha düşük ses kullanın ve ses ve dalga formunun birlikte maksimum olduğu noktayı ve zaman farkının minimum olduğu noktayı bulun — ikisinin çakışması arıza noktasıdır.

Önlemler ve Yaygın Arızalar
Pil seviyesi %20'nin altındayken arayüzde bir şimşek sembolü görüntülenir ve cihazın şarj edilmesi gerekir; tamamen boşalmış bir pilin tam şarj olması yaklaşık 4 saat sürer. Kırmızı şarj cihazı ışığı şarj olduğunu, yeşil ışık ise şarjın tamamlandığını gösterir.
Prob hassas bir elemandır ve sökülmemelidir.
Cihaz arızalanırsa, derhal üreticiyle iletişime geçin; kendi isteğinizle sökmeyin.
LCD'yi silmek için aşındırıcı çözücüler (kimyasal çözücüler veya alkol gibi) kullanmayın; ılık suya batırılmış yarı nemli, tüy bırakmayan bir bez ve ardından kuru bir mikrofiber bez kullanın.
Noktalama için sensörü doğrudan kablo gövdesine yerleştirmeyin, çünkü kablonun herhangi bir yerinde duyulan zayıf bir çıtırtı sesi, büyük bir akımın anlık deşarjından kaynaklanan elektriksel stresin neden olduğu titreşim veya kablo zırhı örtüşmesindeki oksit veya pasın zayıf bir deşarjıdır ve noktalama için kullanılamaz.
Eğer herhangi bir manyetik alan sinyali test edilemiyorsa, pil gücünü, manyetik alan kanalı kazanç ayarını, ana ünite ile prob arasındaki bağlantıyı kontrol edin ve yolun doğru olduğunu tekrar kontrol edin.
Prob konumlandırıldığında veya vurulduğunda kulaklıktan ses gelmiyorsa, pil gücünü, ses ayarlarının kazancını, ana ünite ile prob arasındaki bağlantıyı ve ana ünite ile kulaklık arasındaki bağlantıyı kontrol edin.
Kimler İçin

XHDD503C+, kullanım kolaylığı ve tekrarlanabilirliğin önemli olduğu rutin kablo bakım işleri içinkendi kendine uyum sağlayan, dijital noktalama cihazıdır. Otomatik ses kazancı / tetikleme ayarı ve net bir arıza noktasına yaklaşma uyarısı ile, cihazın sahaya kendi kendine uyum sağlamasını isteyen karışık deneyimli ekipler için üretilmiştir — böylece daha az deneyimli bir operatör bile güvenle karar verebilir ve deneyimli bir operatör yüksek frekanslı, günlük işlerde daha hızlı çalışabilir.

Düzenli olarak kablo arızalarını noktalayan ve tutarlı, tekrarlanabilir bir iş akışını önemseyen rutin O&M ekipleri.
Daha az deneyimli operatörlerin otomatik kazanç / tetikleme ayarlarına ve arıza noktasına yaklaşma uyarısına güvendiği karışık deneyimli ekipler.
Farklı voltaj seviyeleri, kesitleri ve ortamlarındaki güç kablosu, koaksiyel kablo ve alçak gerilim kablosu ekipleri.
Düşük dirençli, kısa devre, açık devre ve kopuk devre arızalarının yanı sıra kaçak ve aşırı gerilim yüksek dirençli arızalarını ele alan ekipler.
Yol sapması göstergesi ve IP65 koruması ile kompakt, tam dijital gürültüye dayanıklı bir prob isteyen saha ekipleri.
SSS

S1. XHDD503C+ ne işe yarar?
Akustik-manyetik senkronizasyon prensibini kullanarak titreşim toplama ve elektromanyetik indüksiyon ile kablo arızalarının kesin yerini belirleyen bir kablo arıza noktalayıcısıdır. Prob, arızadaki aşırı gerilim deşarjının oluşturduğu titreşim, ses ve elektromanyetik dalgaları toplar ve ana ünite arıza dalga formunu ve sesini akıllıca işleyip görüntüler, böylece test cihazı arızayı işitme ve görme yoluyla noktalayabilir.

S2. Hangi arızalar ve kablolar için uygundur?
Güç kabloları, koaksiyel kablolar ve farklı voltaj seviyeleri, kesitleri ve ortamlarındaki alçak gerilim kablolarındaki düşük dirençli, kısa devre, açık devre ve kopuk devre arızalarının yanı sıra kaçak ve aşırı gerilim yüksek dirençli arızalarını tespit etmek için uygundur.

S3. Günlük kullanımda onu öne çıkaran nedir?
Akustik-manyetik zaman farkını otomatik olarak hesaplar, otomatik ve manuel ses kazancı / tetikleme ayarı sunar ve yol sapması göstergesi ile arıza noktasına yaklaşma uyarısı sağlar, bu da operatörlerin gürültülü ortamlarda bile noktayı hızlı bir şekilde doğrulamasına yardımcı olur.

S4. Ne kadar doğruluk ve çalışma koşulları beklenebilir?
Tespit doğruluğu konumlandırma için ≤ 0.1 m ve yol için ≤ 0.5 m'dir, tespit aralığı 0.00–99.99 ms'dir. 4 × 3.7 V–3200 AH–18650 pil hücreleri ile 8 saatten fazla bekleme süresiyle çalışır, −25 °C ila 65 °C sıcaklık ve ≤ %90 bağıl nemde çalışır ve sensörler IP65'e kadar su geçirmezdir.

S5. Nelere dikkat edilmeli ve neler dahildir?
Pil seviyesi %20'nin altındayken cihazı şarj edin (tam şarj için yaklaşık 4 saat); probu veya cihazı sökmeyin; LCD'yi yalnızca yarı nemli tüy bırakmayan bir bezle temizleyin; ve sensörü doğrudan kablo gövdesine yerleştirmeyin. Paket, kablo arıza lokalizatörü, kulaklıklar, prob (bağlantı çubuğu, taban, toprak pimi, prob konektörü ve disk konektörü ile), 7 çekirdekli ekranlı sinyal kablosu, şarj cihazı ve çok fonksiyonlu bir anahtar içerir, bir yıllık garanti ve ömür boyu bakım ve teknik hizmetler ile
