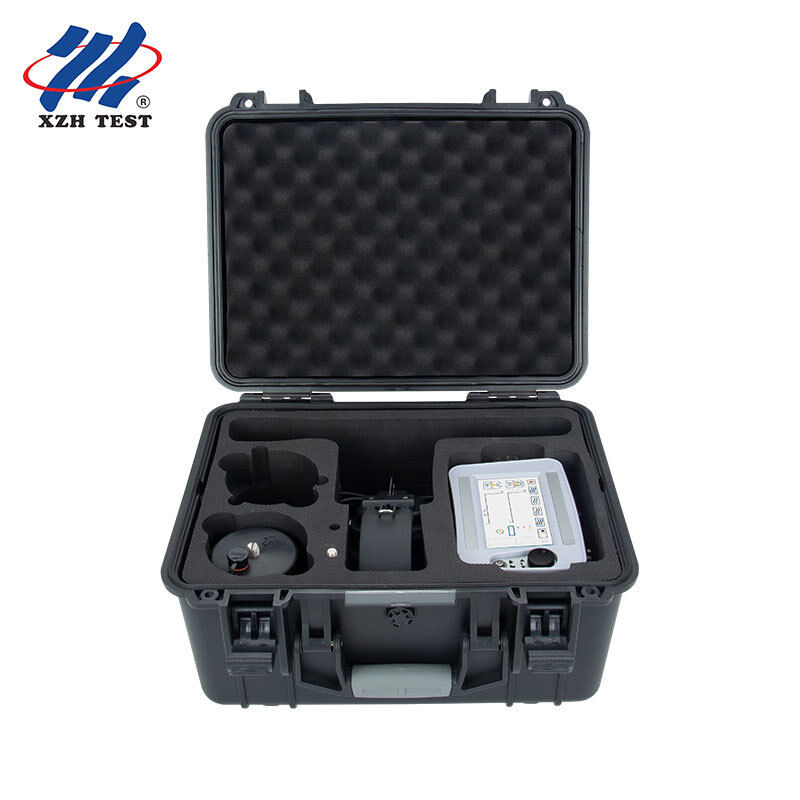

Kablo Arızası İzleyici. Akustik Manyetik Senkronizasyon. 5 inçlik dokunmatik ekran izleyici. XHDD503B.

XHDD503B Kablo Arıza Noktalayıcısı, güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Elektronik atlama, darbe deşarj jeneratörü tarafından üretilir, ilgili prob tarafından alınır ve yükseltilir ve arıza noktasının hassas konumu işitsel ve görsel yargı ile belirlenir. Kaba ölçüm aralığı dahilinde kablo arıza noktasının hassas konumlandırmasını tamamlar ve akustik ve manyetik zaman farkını toplar, konumlandırma teknolojisini ve yol destekli testi entegre ederek verimli ve doğru kablo arıza konumu için birden fazla test modu ve zengin, çeşitli uyarı bilgisi sağlar.

Bu noktalama cihazı, güç kablolarının düşük dirençli, kısa devre, açık devre ve kopma arızaları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve çeşitli malzemelerden, kesitlerden ve ortamlardan yapılmış gömülü teller ile yüksek dirençli kaçak ve yüksek dirençli atlama arızaları için uygundur.

Cihaz, geleneksel akustik noktalama yöntemini elektromanyetik sinyallerin algılanması ve uygulanmasıyla birleştirerek arıza konumunu doğru bir şekilde belirlemek için akustik-manyetik senkronizasyon yöntemini kullanır.

Yüksek voltajlı jeneratör arızalı kabloya darbe deşarjı uyguladığında, arıza noktasındaki deşarjdan kaynaklanan ses yere yayılır. Ses sinyali yüksek hassasiyetli bir prob tarafından alınır; yükseltmeden sonra kulaklıklardan bir "patlama" sesi duyulur. Dahili prob, elektromanyetik alan sinyalini gerçek zamanlı olarak alır ve manyetik alanın sesten çok daha hızlı yayıldığı prensibini kullanarak, elektromanyetik sinyal ile ses sinyali arasındaki zaman farkını algılayarak arıza noktasının mesafesini belirler. Sensör konumu, en küçük akustik-manyetik zaman farkına sahip noktayı bulmak için hareket ettirilir ve tam arıza konumu bunun altındadır.

Geleneksel akustik noktalama cihazları genellikle yalnızca kulaklıklarla izleme yapar veya arıza noktasındaki deşarj sesini tanımlamak için sayaç ibresi salınımına güvenir. Deşarj sesi anında kaybolduğu ve ortam gürültüsünden çok farklı olmadığı için, deneyimsiz operatörler için büyük zorluklar getirir. Akustik-manyetik senkronizasyon yöntemi bu sorunları etkili bir şekilde önler.

Cihazın noktalama modu akustik ve manyetik moddur: ses ve manyetik alan sinyal dalga formlarını otomatik olarak görüntüler ve akustik ve manyetik sinyallerin zaman farkını otomatik olarak hesaplar. Dokunmatik ekran veya tek tuşlu ayar kontrolü ile çalıştırılır. İşletim arayüzü bir dalga formu görüntüleme alanı ve bir parametre ayarlama alanı içerir.

Ses kanalı filtresi, fabrika varsayılan bant genişliği 100 Hz–1600 Hz'dir. Farklı sahalar için uygun filtre parametreleri seçilebilir — örneğin, sert toprak kaplamalarda (çimento ve taş plakalar altında gibi) yüksek frekanslı bileşenler baskınken, kumsal veya toprak kaplamalarda düşük frekanslı bileşenler baskındır.

Akustik ve manyetik senkron noktalama, periyodik bir deşarj durumunda çalışan bir yüksek voltaj darbe sinyal jeneratörü gerektirir. Kablolama yöntemleri arasında faz-zırh yöntemi (faz-yer yalıtım hasarı olduğunda tercih edilir, çünkü deşarj sesi zayıflaması azdır), faz-faz yöntemi (topraklama ile birlikte olmayan basit bir faz-faz arızası için) ve basit bir kopma arızası için kablolama yöntemi bulunur.

Noktalama yapmadan önce, kablo yolu öncelikle net bir şekilde tanımlanmalıdır; çizim verileri eksikse, yol tespit edilmeli ve işaretlenmelidir. Mesafe ölçüm sonuçlarına göre ve kablo başı makara payı ve arazi dikkate alınarak, arıza noktası konumu kabaca belirlenir, genellikle (kaba mesafe ölçüm değeri ± 50 m) içinde. Arıza noktasının nüfuz ettiğinden ve yüksek voltaj darbe jeneratörünün deşarj döngüsünün 3-5 saniye olduğundan emin olduktan sonra, seçilen alanda kablonun hemen üzerinde noktalama yapmaya başlayın.

Noktalama prob sensörünü sensör soketine ve kulaklığı kulaklık soketine bağlayın. Seçilen alanda, sensörü kablonun hemen üzerinde, kablo döşeme yönüne doğru yere düz bir şekilde yerleştirin, akustik-manyetik senkronizasyon modunu seçin ve kulaklıklarla dinlerken dalga formunu izleyin. Önerilen bir başlangıç prensibi düşük eşik, büyük kazanç ve yüksek sestir. Ses ve ses/manyetik dalga formları duyulduğunda ve görüldüğünde, sensör probunu her 1-2 m'de bir hareket ettirin ve her noktada 1'den fazla deşarj döngüsünü izleyin. Ses ve dalga formunun artık duyulamaz veya görülemez hale gelene ve zaman farkı büyükten küçüğe ve tekrar büyüye değişene kadar ilerlemeye devam edin; ardından geri dönüp yeniden konumlandırın. Yeniden konumlandırırken, eşiği artırın, kazancı azaltın ve sesi düşürün ve ses ve dalga formunun birlikte en büyük olduğu noktayı ve zaman farkının en küçük olduğu noktayı bulun — ikisinin çakışması arıza noktasıdır.
