Kablo hatası belirleyici
>
Kablo Arızası İzleyici Analog Meter Akustik Manyetik Senkronizasyon Yeraltı Bulmacı XHDD503

Kablo Arızası İzleyici Analog Meter Akustik Manyetik Senkronizasyon Yeraltı Bulmacı XHDD503

Ürün Ayrıntıları:
Menşe yeri: Xi'an, Şaanksi, Çin
Marka adı: XZH TEST
Sertifika: CE/ISO
Model numarası: XHDD503
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an, Şaanksi, Çin
Marka adı:
XZH TEST
Sertifika:
CE/ISO
Model numarası:
XHDD503
Vurgulamak:

High Light

Vurgulamak:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı
Ürün Genel Görünümü

XHDD503 Analog Kablo Hata Pinpointer, bir kablo hatası noktasının spesifik konumunu belirlemek için titreşim alma ve elektromanyetik indüksiyon ilkelerini kullanır.Yüksek voltajlı bir nabız jeneratörü yardımıyla, yanıp sönen boşaltma hata noktasında gerçekleştirilir.Flashover boşaltması ile üretilen ses dalgaları ve elektromanyetik dalgalar, konumlandırma cihazının özel sondası tarafından alınır., cihaz tarafından güçlendirilmiş ve işlenmiş, görüntülenmiş ve çıktısı,Ve son olarak hata noktasının kesin konumu, testçinin işitme ve görme yeteneği ile değerlendirilir., kaba ölçüm aralığında".

Bu belirleme cihazı düşük dirençli, kısa devreli, açık devreli ve bağlantı kesme hataları ile yüksek dirençli sızıntı ve yüksek dirençli yanıp sönen hatalar için uygundur.Elektrik kablolarından, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve çeşitli malzemelerden, kesimlerden ve ortamlardan gömülü kablolar.

Temel Özellikler
Sınır noktası boşaldığında üretilen titreşim dalgalarını, ses dalgalarını ve elektromanyetik dalgaları eşzamanlı olarak alır
Ses ve manyetik kanallar ayrı ayrı tasarlanmış ve ayrı ayrı güçlendirilmiş, daha güçlü anti-tarama yeteneği verir
Sinyal gücünü ve eğilimini bir bakışta net hale getiren analog sayaç tasarımı
Sıfır seviyesi keyfi olarak ayarlanabilir, çeşitli güçlü ve zayıf siteler için uygundur
Su geçirmezlik derecesi IP65 olan çok katmanlı fiziksel yalıtım sinyal sensörü
Ultra uzun bekleme süresi ile büyük kapasiteli lityum pil ve hızlı şarj cihazı
Küçük ve hafif, kullanımı kolay, basit bir arayüzü
Teknik parametreler
Ürün Spesifikasyon
Büyütme 500Binlerce kez.
Konumlama doğruluğu 0.1 m'den az
Çıkış impedansı 350 Ω
Çalışma güç kaynağı 4 × 3.7 V 3200 mAh standart piller
Statik akım < 10 mA
Bekleme süresi 20 saatten fazla
Çevre sıcaklığı -25 °C'den 65 °C'ye kadar; nispi nem ≤ 90%
Çalışma prensibi

Akustik ve manyetik hata konumlandırma senkron yöntemi, hata konumlandırma için çok doğru ve benzersiz bir yöntemdir.Elektromanyetik sinyalleri algılama ve uygulama eklenmesiyle.

Yüksek voltajlı darbelerin etkisi altında, kablonun arıza noktasında yanıp sönen bir boşaltma meydana gelir.Elektromanyetik dalga, kızılötesi dalga ve anlık kısa devre üretilir.yankı ve anlık kısa devre olayı hata noktasının kaba ölçümünü tamamlamak için kullanılabilir, noktalandırma cihazı, hata noktasının kesin konumlandırılmasını tamamlamak için flashover boşaltmasıyla üretilen titreşim dalgasını, ses dalgasını ve elektromanyetik dalgasını kullanır.

Enstrüman, ayrı güç kaynağı olan akustik ve manyetik kanalların bağımsız bir tasarımını kullanır.Bu, müdahale karşıtı yeteneği büyük ölçüde iyileştirir ve çeşitli hata yerleri için uygun hale getirirBüyük büyütme ve yüksek hassasiyet nedeniyle, özellikle daha derin hata noktalarını belirlemek için uygundur; karşılığı, arka plan gürültüsünün nispeten büyük olmasıdır.

Kullanım Özetleri Yüksek voltajlı jeneratör ile kablolama

Akustik ve manyetik senkronizasyon belirleme, periyodik boşaltma durumunda çalışan yüksek voltajlı bir darbe sinyali jeneratörü gerektirir.Kablolama yöntemleri fazdan zırhlı yöntemi içerir (faza-to-ground yalıtım hasarı olduğunda tercih edilir), boşaltma-ses zayıflaması küçük olduğu için), faz-faza yöntemi (kombine topraklama olmadan basit bir faz-faza hatası için) ve basit bir bağlantı kesme hatası için kablolama yöntemi.

Hedef alanı seçimi

Belirlenmeden önce, kablo yolu öncelikle açık olmalıdır; çizimler ve veriler eksikse, yol tespiti yapılmalı ve işaretler yapılmalıdır.Uzaklık ölçüm sonuçlarına dayanarak ve kablo başlığı plakanın kenarını ve araziyi göz önünde bulundurarak, hata noktasının yeri kabaca belirlenir, genellikle (uzaklık ölçüm değeri ± 50 m) içinde.Hata noktasının aşıldığını ve yüksek voltajlı darbe jeneratörünün boşaltma döngüsünün 3 ̇5 saniye olduğunu garanti ettikten sonra, seçilen bölgedeki kablonun hemen üzerinde işaret etmeye başlayın.

Adımları belirlemek
1Montaj: sondayı, sondunun ucunu (gerekirse) ve bağlantı çubuğunu montaj edin
2. Kablolama: önce giriş kanalına ses kablosunu yerleştirin ve probu bağlayın, daha sonra kulaklık çıkış kanalına yerleştirin
3. "İş modu" düğmesini "tamlama" konumuna ayarlayın
4. "Seviye ayarlama" düğmesini ayarlayın böylece metre iğnesi etkili bir şekilde salınır
5. "K Ses Düzenleme" düğmesini ayarlayın böylece kulaklık sesi operatör izlemek için uygun
6Düzenlemeden sonra ve hata noktasının flashover boşaltmasına girdiğinden emin olmak için doğru bir şekilde "kaybonun hemen üzerinde, kaba ölçüm aralığında" bulun.

Tüm süreç boyunca, sondayı kablonun hemen üzerinde ve kaba ölçüm aralığında tutun.A1 noktasından A2 noktasına sinyal gücü yavaş yavaş zayıfladığında, kulaklık sesinin en yüksek olduğu ve metre iğnesinin en güçlü ve sesle senkronize olduğu nokta B, hata noktasıdır.

Önlemler ve Genel Hatalar
Cihazı kullandıktan sonra, cihazı kapatmak için "Çalışma modu" düğmesini "O" a çevirin.
Pil voltajı yetersiz olduğunda hassasiyet azalır ve pil hemen şarj edilmelidir.Bataryayı cihazdan çıkarın ve AC 220 V prizine takılmış özel şarj cihazıyla şarj edin.Kırmızı ışık şarjı, yeşil ışık ise şarjın tamamlandığını gösterir.
Sonda hassas bir bileşen ve sökülmemelidir.
Eğer alet arızalanırsa, tamir için orijinal fabrikaya gönderin; istediğiniz zaman sökmeyin.
Ekranı aşındırıcı çözücülerle (kimyasal çözücüler veya alkol gibi) silmeyin; ılık suya batırılmış yarı kuru, lifsiz bir bez ve daha sonra kuru bir mikrofiber bez kullanın.
Sensörü konumlandırma için kablo gövdesine yerleştirmeyin, kablonun herhangi bir konumunda duyulan zayıf bir patlama sesi elektrikli stres titreşimidir ve konumlandırma için kullanılamaz.
Eğer işaretçi salınmıyorsa / manyetik alan sinyali test edilemiyorsa, pil şarjını, "Seviye ayarlama" kazancını kontrol edin.ve cihazla sondanın arasındaki bağlantı tellerinin güvenilir bir şekilde bağlandığını.
Sondu sabitlediğinizde veya tıkladığınızda kulaklıktan ses çıkmazsa, pil şarjını, "Seviye ayarlama" kazancını ve cihazla sondanın arasındaki bağlantı tellerini kontrol edin.

Not:işaretleme sırasında zaman zaman bir FM radyo sinyali duyulursa, bu aygıtın normal bir şekilde çalıştığını ve işi etkilemediğini gösterir;"Süret ayarlama" düğmesini ayarlayarak iyileştirilebilir.

Sık Sorulan Sorular

XHDD503 ne yapar?
Bir kablo hatası noktasının spesifik konumunu belirlemek için titreşim alımını ve elektromanyetik indüksiyonu kullanan bir analog metre kablo hatası işaretçisidir.Yüksek voltajlı bir nabız jeneratörü ile hatada flashover boşaltma indükler, ve titreşim, ses ve elektromanyetik dalgalar prob tarafından alınır ve enstrüman tarafından işlenir, böylece tester işitme ve görme ile kesin noktayı değerlendirebilir,Kaba ölçüm aralığı içinde kablonun hemen üstünde.

S2. Hangi hatalar ve kablolar için uygundur?
Düşük dirençli, kısa devreli, açık devreli ve bağlantı kesme hataları, ayrıca yüksek dirençli sızıntı ve yüksek dirençli flashover hataları, güç kablolarının, yüksek frekanslı koaksiyel kabloların,Çeşitli malzemelerden sokak lambası kabloları ve gömülü teller, kesimleri ve ortamları.

Karışıklık karşıtı gücünü ne yapar?
Ses ve manyetik kanallar ayrı ayrı tasarlanmış ve ayrı ayrı güçlendirilmiştir ve sıfır seviyesi keyfi olarak ayarlanabilir.Büyük büyütme ve yüksek hassasiyet nedeniyle özellikle daha derin hata noktalarını bulmak için uygundurGerçi arka plan gürültüsü nispeten büyüktür.

S4. Hangi doğruluk ve çalışma koşulları beklenebilir?
Konumlama doğruluğu 0,1 m'den azdır, 500.000 kat büyütme ve 350 Ω çıkış impedansı ile çalışır. 4 × 3.7 V 3200 mAh standart piller, 10 mA'nın altındaki statik akım ve 20 saatten fazla bekleme süresi, -25 °C'den 65 °C'ye ve nispi nem %90'a kadar ve sensör IP65'e kadar su geçirmez.

Neler dikkate alınmalı ve neleri içerir?

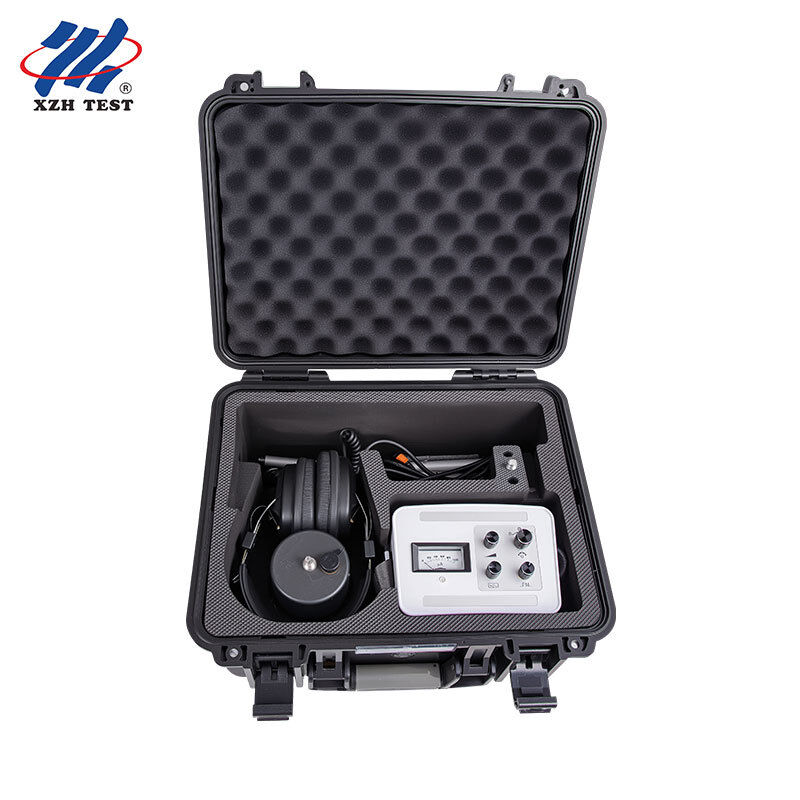

Çalışma modunun düğmesini iş bittiğinde "O" ayarına çevirin; voltaj yetersiz olduğunda bataryayı şarj edin (üstün şarj cihazıyla cihazın dışında şarj edin; tam şarj için yaklaşık 4 saat);Sondu veya cihazı sökmeyin.Paket kablo hatası işaretçisi, kulaklık, prob, ses hattı ve şarj cihazı içerir.Bir yıllık ücretsiz garanti ve ömür boyu bakım ve teknik servis
