Açıklama

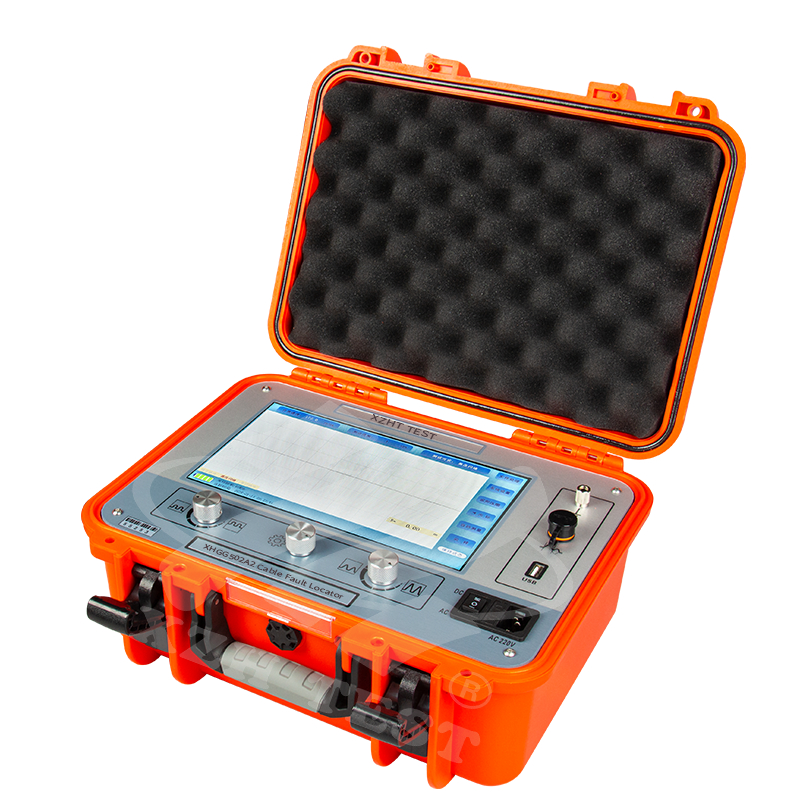

Bu kablo arıza bulucu, güç kablolarının durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır.
Kablo dalga hızı, kablo uzunluğu ve arıza mesafesini test etme işlevi ile
Bu kablo arıza test cihazı, farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve gömülü kabloların düşük dirençli, kısa devre, açık devre ve kopukluk arızaları için, ayrıca yüksek dirençli kaçak ve yüksek dirençli atlama arızaları için uygundur.
Özellikler
| Ekran |
10,1 inç tam renkli TFT dokunmatik |
| Tamamen otomatik |
test aralığı ayarı, otomatik dalga formu analizi ve test mesafesinin gösterimi |
| Basit |
Tam İngilizce menü, dokunmatik ve kodlanmış düğmeler olmak üzere iki çalışma yöntemi |
| Menzil aralığı |
≥65km |
| Test yöntemleri |
düşük voltajlı darbe yöntemi, yüksek voltajlı atlama yöntemi |
| Ultra yüksek parlaklık |
LED arka ışık parlaklığı 280nit'e ulaşır |
Cihaz Bileşenleri
• Kablo Arıza Test Cihazı: Düşük voltajlı darbe yöntemi, yüksek voltajlı atlama yöntemi ve çoklu darbe yöntemi (kuplör gereklidir) kullanarak kabloları test etmek ve analiz etmek için bir birimdir;
• Kuplör: Çoklu darbe yöntemi için kullanılır (isteğe bağlı);
• Çıkış kablosu (1,5 m tek Q kablosu): Düşük voltajlı darbe test yöntemi için kablo arıza test cihazını test altındaki kabloya bağlar;
• Giriş kablosu (2 m çift Q kablosu): Yüksek voltajlı atlama test yöntemi için kablo arıza test cihazını örnekleyiciye bağlar;
• Örnekleyici: Yüksek voltajlı sinyalden yüksek voltajlı atlama yöntemi için örnekleme toprağına yansıyan sinyali alır;
• Güç kablosu (1,8 m): Kablo arıza test cihazı için şarj bağlantı kablosu;
• Kuplör yüksek voltaj kablosu A (2 m): Çoklu darbe yöntemi için kuplörü test altındaki kabloya bağlar. Sadece takılıp çıkarılabilir, döndürülemez veya bükülemez;
• Kuplör yüksek voltaj kablosu B (2 m): Çoklu darbe yöntemi için kuplörü yüksek voltajlı darbe sinyal kaynağına bağlar. Sadece takılıp çıkarılabilir, döndürülemez veya bükülemez;
• Topraklama teli (2,5 m): Kuplör topraklama teli;
• USB kablosu: Dalga formu dosyalarını bir bilgisayara aktarırken kullanılır.
Çoklu darbe yöntemi saha kablolama şeması
