Açıklama

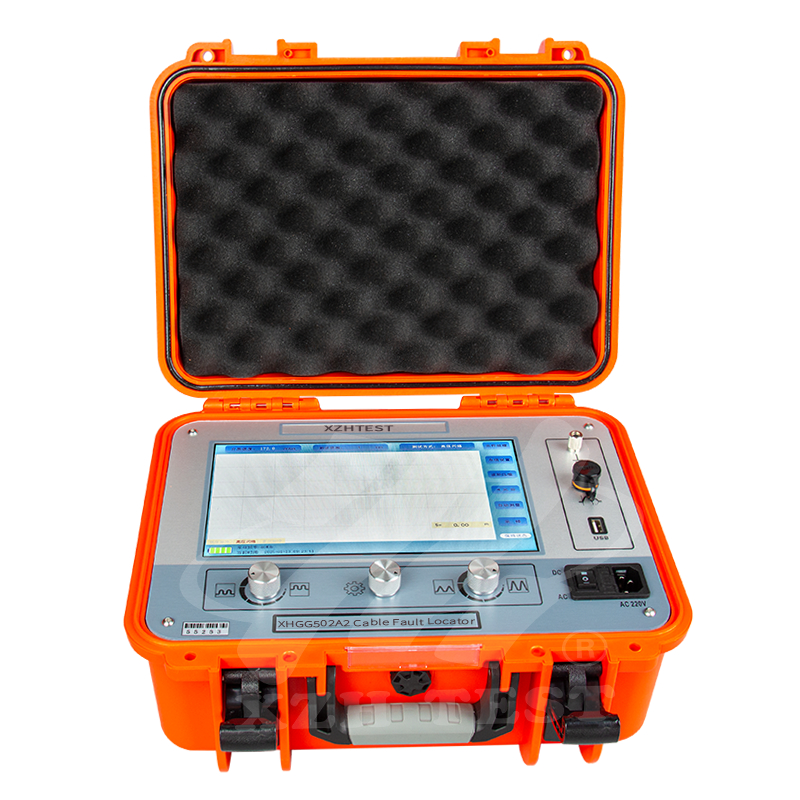

Bu kablo arıza bulucu, güç kablolarının durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Kablo hızı ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testi.
Teknik özellikler
|
Örnekleme frekansı
|
80MHz
|
|
Düşük voltajlı darbe genliği
|
100V±15%
|
|
Menzil aralığı
|
≥65km
|
|
Test aralığıe
|
300m/1km/5km/25km/65km
|
|
Darbe genişliği
|
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS
|
|
Minimum çözünürlük
|
0.1m
|
|
Test kör alanı
|
≤20m
|
|
Ölçüm hatası
|
≤±(0.5%×L+1m), L kablo uzunluğudur
|
|
Güç kaynağı modu
|
şarj AC110V～240V, 50Hz/60Hz
|
Sistem otomatik menzil fonksiyonuna sahiptir
Düşük voltajlı darbe örnekleme arayüzü
Yüksek voltajlı atlama(ICE) örnekleme arayüzü
Kullanıcı Arayüzü Tanıtımı
1. Ekran: 10.1 inç tam renkli TFT dokunmatik ekran;
2. Topraklama: Güvenlik topraklama terminali;
3. Sinyal: Düşük voltajlı darbe yöntemi darbe sinyali çıkış arayüzü, yüksek voltajlı atlama yöntemi örnekleyici ve çoklu darbe yöntemi kuplör alıcı sinyal giriş arayüzü;
4. USB: Dalga formu dosyalarını USB iletişimi yoluyla bir bilgisayara aktarın;
5. Güç Soketi: Cihazın çalışma güç kaynağı, AC 220V bağlantı noktası/şarj portu;
6. Sigorta: AC 220V güç kaynağı sistemi için sigorta montaj konumu;
7. Güç Anahtarı: "I" konumu, sistemi çalıştırmak için AC 220V gücü kullanma;
"II" konumu, sistemi çalıştırmak için dahili pili kullanma; "Güç Soketi" AC 220V gücüne bağlandığında, pil de şarj olur;
"O" konumu, sistem gücünü kapatma;
8. Genlik: Dalga formları alırken, alınan dalga formunun genliğini değiştirmek için genlik düğmesini ayarlayın;
9. İşlem Düğmesi: Sistem arayüzü işlem kontrolü için döner düğme, seçmek için döndürün ve onaylamak için basın;
10. Yer Değiştirme: Dalga formları alırken, alınan dalga formunun temel çizgi yüksekliğini değiştirmek için yer değiştirme düğmesini ayarlayın.
