Ürün Tanıtımı
XHDD503C Kablo Arıza İğneleyici, yer altı güç kablosu arızalarını kaba ölçüm aralığında doğru bir şekilde tespit etmek için tasarlanmış hassas bir akustik-manyetik senkronizasyon cihazıdır. Yüksek voltajlı bir darbe jeneratörünün arıza noktasında ürettiği deşarj sesini ve elektromanyetik sinyalleri alır ve yükseltir, ardından akustik-manyetik zaman farkını hesaplayarak operatörleri 0,1 m'den daha az bir doğrulukla kesin arıza konumuna yönlendirir.
Yalnızca operatör deneyimine ve işitme duyusuna dayanan geleneksel sadece akustik iğneleyicilerin aksine, XHDD503C aynı anda hem akustik hem de manyetik alan sinyallerini yakalar, zaman farklarını 5 inç dokunmatik LCD ekranda görsel olarak görüntüler ve ortam parazitini filtrelemek için BNR dijital gürültü azaltma kullanır - daha az deneyimli teknisyenlerin bile saha koşullarında arızaları hızlı ve güvenilir bir şekilde tespit etmesini sağlar.
Ana Özellikler
Akustik-Manyetik Senkronizasyon: Elektromanyetik ve akustik sinyaller arasındaki zaman farkını otomatik olarak hesaplar. Zaman farkı ne kadar küçükse, arıza noktasına o kadar yakınsınızdır - ekranda gerçek zamanlı olarak görüntülenir.
0,1 m Hassas Konumlandırma: Konumlandırma doğruluğu 0,1 m'den az; hat belirleme doğruluğu 0,5 m'den az. Endüstriyel saha test ekipmanları için DL/T 849.2-2019 ve GB/T 18268.1 standartlarını karşılar.
5 İnç Güneş Işığında Okunabilir Dokunmatik LCD (800nit): 854×480 çözünürlüklü kapasitif dokunmatik ekran, doğrudan dış mekan güneş ışığında net bir şekilde görünür kalır. Tek düğmeli alternatif işlemle sezgisel dokunmatik arayüz.
BNR Dijital Gürültü Azaltma: Sessiz modlu dahili Arka Plan Gürültüsü Azaltma teknolojisi. Operatör kolu tuttuğunda, uzun süreli kullanım sırasında gürültü hasarını önlemek için ana ünite anında sessiz moda geçer.
4 Filtre Modu: Tüm-geçiren (100–1600Hz), Alçak-geçiren (100–300Hz), Yüksek-geçiren (160–1600Hz) ve Bant-geçiren (200–600Hz). Optimum sinyal netliği için sert kaldırımdan yumuşak kuma kadar farklı toprak koşullarına uyum sağlar.
IP65 Su Geçirmez Prob: IP65 dereceli çok katmanlı fiziksel izolasyon sensörü. Islak hendeklerde, yağmurlu koşullarda ve tozlu inşaat ortamlarında güvenilir bir şekilde çalışır.
Hat Sapması Göstergesi: Ekranda gerçek zamanlı sol/sağ hat yönlendirmesi. Cihaz, probun kablo hattının solunda mı yoksa sağında mı olduğunu göstererek operatörlerin yürüme rotalarını hızlı bir şekilde düzeltmelerine yardımcı olur.
500.000× Sinyal Kazanç Yükseltme: 16 seviyeli çıkış kazancı (0–112dB), derin gömülü veya yüksek empedanslı arızalardan gelen zayıf akustik ve manyetik deşarj sinyallerini etkili bir şekilde yakalar.
8+ Saat Pil Ömrü: Özel hızlı şarj cihazına sahip 4×18650 yüksek kapasiteli lityum pillerle çalışır. Tek şarjla tüm gün dış mekan çalışması.
Tam Saha Kiti: İğneleyici ana ünite, bağlantı çubuğu ve tripod tabanlı prob, 7 çekirdekli sinyal kablosu, gürültü önleyici izleme kulaklığı, hızlı şarj cihazı, çok fonksiyonlu anahtar ve taşınabilir darbeye dayanıklı saklama çantası içerir.
Teknik Özellikler
| Akustik-Manyetik İğneleyici |
| Konumlandırma Doğruluğu |
<0,1 m (akustik-manyetik senkronizasyon) |
| Hat Belirleme Doğruluğu |
<0,5 m |
| Ekran |
5 inç kapasitif dokunmatik LCD, 854×480 piksel, 800 nit parlaklık |
| İşletim |
Dokunmatik ekran + tek düğmeli kontrol |
| Filtre Modları |
Tüm-geçiren: 100–1600Hz; Alçak-geçiren: 100–300Hz; Yüksek-geçiren: 160–1600Hz; Bant-geçiren: 200–600Hz |
| Kanal Kazancı |
8 seviye ayarlanabilir (akustik + manyetik bağımsız) |
| Çıkış Kazancı |
16 seviye (0–112dB) |
| Çıkış Empedansı |
350Ω |
| Sinyal Kazanç Yükseltme |
500.000×'e kadar |
| Gürültü Azaltma |
BNR dijital gürültü azaltma + sessiz mod |
| Prob Derecesi |
IP65 su geçirmez, çok katmanlı fiziksel izolasyon |
| Güç Kaynağı |
4×18650 standart lityum piller; >8 saat sürekli çalışma |
| Çalışma Sıcaklığı |
-25℃ ila +65℃; Bağıl nem ≤%90 |
| Uyumluluk |
DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
Çalışma Prensibi
XHDD503C, geleneksel sadece akustik iğnelemeye göre önemli bir gelişme olan akustik-manyetik senkronizasyon yöntemini kullanır. Yüksek voltajlı bir darbe jeneratörü arıza noktasında deşarj olduğunda, aynı anda iki sinyal üretilir: bir akustik sinyal (toprakta yayılan "patlama" sesi) ve bir elektromanyetik sinyal (kablo boyunca neredeyse anında yayılan). Cihazın probu her iki sinyali de gerçek zamanlı olarak yakalar. Elektromanyetik yayılım sesten çok daha hızlı olduğu için, iki sinyal arasındaki zaman farkı doğrudan arızadan uzaklıkla ilişkilidir. Bu zaman farkını sürekli izleyerek ve probu minimuma ulaştığı yere hareket ettirerek, operatör kesin arıza konumunu belirler.
Geleneksel yöntemler, kısa deşarj sesini ortam gürültüsünden ayırt etmek için tamamen operatörün kulağına dayanır - bu, yıllarca deneyim gerektiren bir beceridir. XHDD503C, görsel dalga formu gösterimi, zaman farkı okuması ve hat sapması yönlendirmesi sağlayarak bu bağımlılığı ortadan kaldırır ve arıza iğnelemeyi sınırlı saha deneyimine sahip operatörler için bile güvenilir hale getirir.
Uygulamalar
| Enerji Dağıtım Şirketleri |
Yer altı MV/HV güç dağıtım ve iletim kablolarındaki arızaları belirleme |
| Telekom Ağı Bakımı |
Bakır ana ve yerel döngü kablolarındaki arızaları bulma; yüksek frekanslı koaksiyel kablo teşhisi |
| Belediye Sokak Aydınlatması |
Gömülü sokak lambası ve trafik sinyali kablolarındaki arıza konumu |
| Endüstriyel Tesisler |
Üretim ve işleme tesisleri için tesis içi yer altı kablosu arıza teşhisi |
| Demiryolu ve Metro Sistemleri |
Demiryolu koridorları boyunca sinyal ve güç kablosu arıza tespiti |

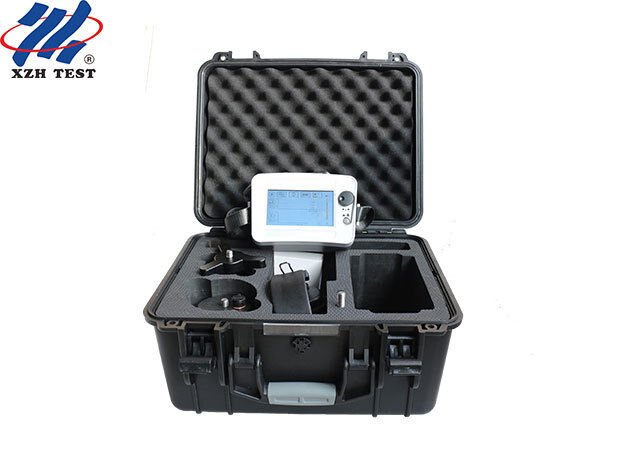

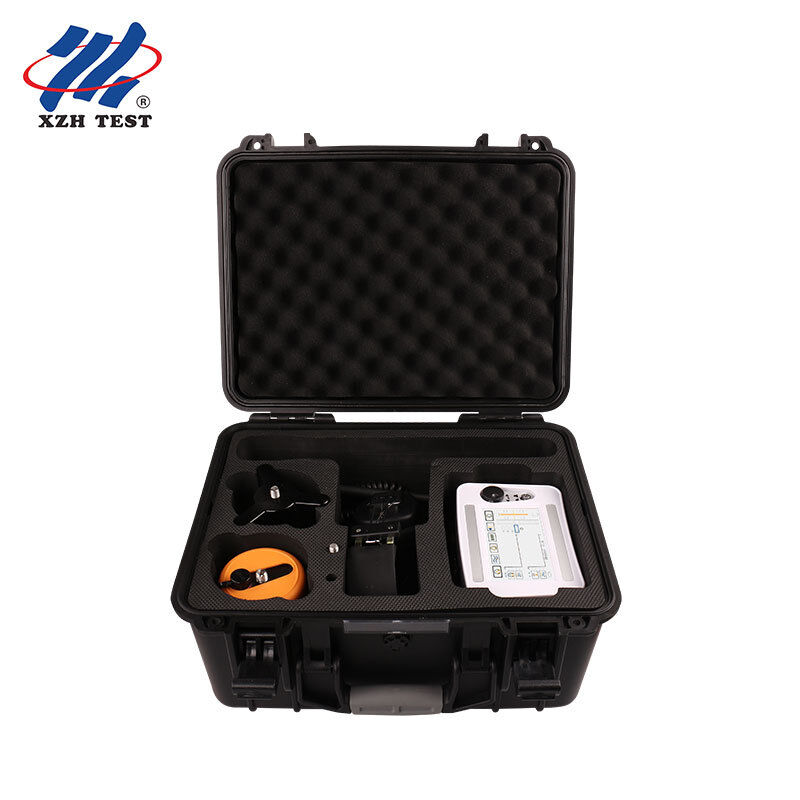

Dahil Olan Aksesuarlar
XHDD503C Kablo Arıza İğneleyici ana ünite
Bağlantı çubuğu ve tripod tabanlı prob
7 çekirdekli sinyal kablosu
Gürültü önleyici izleme kulaklığı
Hızlı şarj cihazı (AC 220V)
Çok fonksiyonlu anahtar
Taşınabilir darbeye dayanıklı taşıma çantası
Satış Sonrası ve Garanti
Satın alma tarihinden itibaren ürün kalitesi sorunlarına karşı 12 ay ücretsiz garanti. Ömür boyu bakım ve teknik destek. CE ve ISO sertifikalı. Teknik danışmanlık veya özel yapılandırma gereksinimleri için bizimle iletişime geçin.
XHDD503C Kablo Arıza İğneleyici hakkında fiyat teklifi veya teknik danışmanlık için bugün bize ulaşın.
