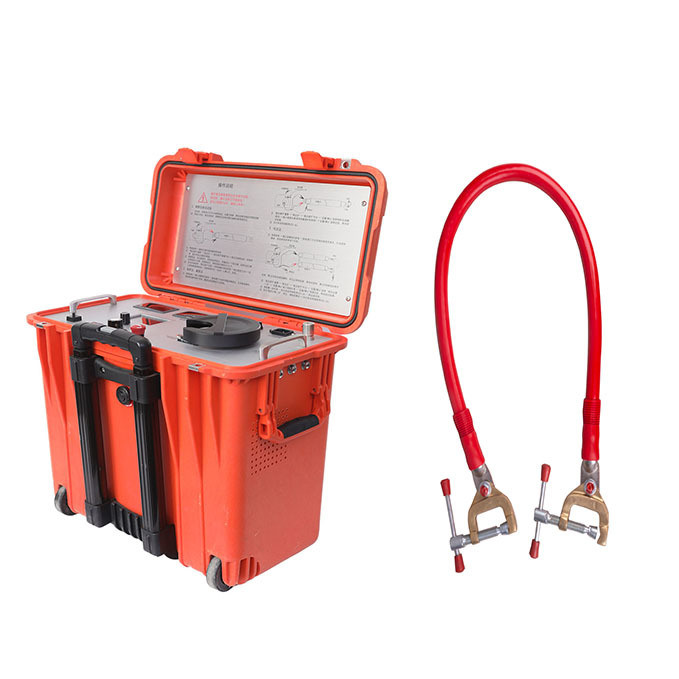

XHSC-60Q, yanma ve akıllı köprü özelliklerini birleştirir. Yüksek dirençli arızaları hızlı bir şekilde düşük dirence yakmak için 60kV nominal gerilime ve 600mA kısa devre akımına sahiptir. Akıllı köprü 600mA'da çalışarak arıza konumu doğruluğunu artırır. GIS terminalleri ve çapraz bağlantıları olan karmaşık yüksek gerilim kablolarındaki yalıtım arızalarını tespit etmek için mükemmeldir, GIS anahtarını veya çapraz bağlantıları çıkarmadan hızlı konumlandırma sağlar.
Akıllı kablo arıza konumu köprüsü, bazı kısa hat arızaları hariç tüm kablo yalıtım ve kılıf arızalarını tespit etmek için kullanılabilir.
Features:
1.Ekipman, yüksek gerilim sabit akım kaynağı, yüksek gerilim ve kararlı akım oluşturmak için anahtarlamalı güç kaynağını benimser.
2.Köprü algılama modülü, yüksek potansiyelde büyük bir LCD ekran ile entegre edilmiştir. Paneldeki işletme düğmesi toprak potansiyelindedir ve köprü yalıtım çubuğu aracılığıyla çalıştırılır.
3.Özel olarak üretilmiş dört çekirdekli, blendajlı yüksek gerilim ölçüm kablosu, bakır örgü örgülü blendaj katmanı güvenilir bir şekilde topraklanmıştır ve kullanımı güvenlidir. Dört uçlu direnç ölçüm yöntemi, kurşun direnci hatasını önler.
4.Yüksek gerilim sabit akım kaynağı ve köprü, taşınabilir bir çekme çubuğu plastik kutuya entegre edilmiştir. Yüksek gerilim, hafif, kullanımı kolay.
5.Dalga yansıtma yöntemine kıyasla köprü yönteminin kör noktası yoktur ve özellikle kısa kabloların ve uçlara yakın arıza noktalarını belirlemek için uygundur.
6.Yüksek gerilim ve yüksek akım, büyük uzunluk ve büyük kesitli karmaşık yüksek gerilim kablo sistemlerinin yalıtım ve kılıf arıza konumu için özellikle uygundur.
Technical Parameters
| Burn through mode |
The output voltage |
0~60kV Sürekli ayarlanabilir |
| Short circuit current in burn mode |
400mA |
| A bridge model |
The output voltage |
0~4kV Sürekli ayarlanabilir |
| Short circuit current in bridge |
750mA |
| LCD The display screen |
3.5 inç TFT Renkli ekran |
| Positioning accuracy |
±(0.2%·L+1)m |
| Test range |
1~50000m |
| Operating keyboard |
Tek tuşla işlem |
| The power supply |
220V AC±10%,50Hz(60Hz) |
| power |
2kVA, Jeneratör güç kaynağı (2kW'dan büyük) |
| weight |
29kg |
| Dimensions (length × width × height) |
30cm´46cm´50cm |
| Operating temperature |
-10ºC~+55ºC |
PACKING LIST
| serial number |
name |
quantity |
| 1 |
Kablo arıza konumu akıllı köprü ana gövdesi |
1 |
| 2 |
Köprü test kutusu |
1 |
| 3 |
Yedek sigorta (10A, 5×20) |
5 |
| 4 |
Aksesuar paketi |
1 |
| 5 |
Aksesuar çantası aksesuarları |
|
| 5.1 |
Köprü konumlandırma test kablosu |
1 |
| 5.2 |
Yanma kaynağı çıkış kablosu |
1 |
| 5.3 |
Köprü konumlandırma düşük dirençli kısa devre |
1 |
| 5.4 |
Köprü konumlandırma için özel kısa kablo |
1 |
| 5.5 |
Özel topraklama kablosu |
1 |
| 5.6 |
Deşarj çubuğu topraklama kablosu |
1 |
| 5.7 |
güç kablosu |
1 |
| 5.8 |
deşarj çubuğu |
1 |
|
Optional accessories |
|
|
10m düşük dirençli kısa devre kablosu
(110kV~220kV kablolar için kullanılabilir) |
1 |
|
Kablo koparma kiti |
1 |
