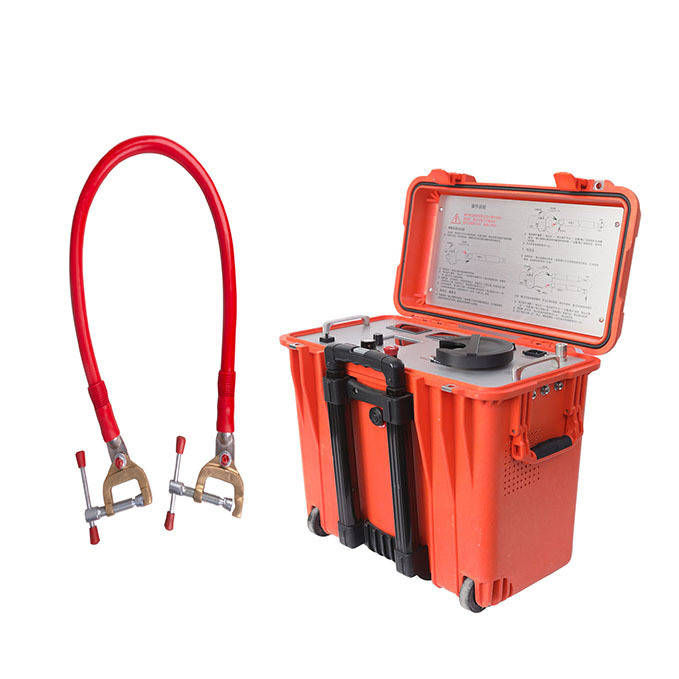

XHSC-60Q, yanma ve akıllı köprü yeteneklerini entegre eden bir Kablo Hata Yerleştirme Akıllı Köprüsüdür.Yanma modunda 60kV nominal voltaj ve 600mA kısa devre akımı ile donatılmıştır., yüksek dirençli hataların düşük dirençli hatalara hızlı bir şekilde dönüştürülmesini sağlar.Bu cihaz özellikle yüksek voltajlı yalıtım hatası yeri için etkilidir, büyük kesim ve uzun karmaşık kablo sistemleri, örneğin GIS terminalleri ve çapraz bağlantıları olan sistemler.GIS anahtarını veya çapraz bağlantıları çıkarmak gerekmeden hızlı hata konumunu sağlar.
Akıllı kablo hatası konum köprüsü, bazı kısa hatlar hariç tüm kablo yalıtım ve kablo kabuğu hatalarını bulmak için kullanılabilir.
Özellikleri:
1Ekipman, yüksek voltaj sabit akım kaynağı, yüksek voltaj ve sabit akım oluşturmak için anahtarlama güç kaynağını benimsiyor.
2Köprü algılama modülü, yüksek potansiyelde büyük bir LCD ekran ekranı ile entegre edilmiştir.Paneldeki işletim düğmesi toprak potansiyelinde ve köprü yalıtım çubuğu aracılığıyla çalıştırılır.
3Özel özel yapımı dört çekirdekli yüksek voltajlı ölçüm kablosu kalkanla, bakır örgü örülmüş kalkan tabakası güvenilir bir şekilde topraklanmış ve kullanımı güvenli.Dört uçtan direnç ölçüm yöntemi kurşun direnci hatasını önler.
4Yüksek voltajlı sabit akım kaynağı ve köprü taşınabilir bir çekme çubuğu plastik kutusuna entegre edilmiştir.
5Köprü yöntemi, dalga yansıtma yöntemiyle karşılaştırıldığında kör noktaya sahip değildir ve özellikle kısa kabloların kırılma noktalarını ve uçlarına yakın noktaları belirlemek için uygundur.
6Yüksek voltaj ve yüksek akım, özellikle uzunluğu ve büyük kesimi olan karmaşık yüksek voltajlı kablo sistemlerinin yalıtımının ve kablosunun hatasını tespit etmek için uygundur.
Teknik parametreler
| Yazma modundan geç |
Çıktı voltajı |
0 ~ 60kV Sürekli ayarlanabilir |
| Yanma modunda kısa devre akımı |
400mA |
| Bir köprü modeli |
Çıktı voltajı |
0~4kVSürekli ayarlanabilir |
| Köprüde kısa devre akımı |
750mA |
| LCD Ekranı |
3.5 inçlik TFT Renkli ekran |
| Konumlama doğruluğu |
± 0,2%·L+1) m |
| Test aralığı |
1 ~ 50000m |
| Çalışma klavyesi |
Bir anahtar operasyon |
| Güç kaynağı |
220V AC ± 10%, 50Hz ((60Hz) |
| Güç |
2kVA,Generatör güç kaynağı (2kW'dan fazla) |
| Ağırlık |
29kg |
| Boyutlar (uzunluk × genişlik × yükseklik) |
30cm 46cm 50cm |
| Çalışma sıcaklığı |
-10oC~+55oC |
Paket listesi
| Seri numarası |
Adı |
miktarı |
| 1 |
Kablo hatası yeri akıllı köprü ana gövde |
1 |
| 2 |
Köprü test kutusu |
1 |
| 3 |
Yedek sigorta (10A, 5×20) |
5 |
| 4 |
Aksesuar Paketi |
1 |
| 5 |
Çanta aksesuarları |
|
| 5.1 |
Köprü konumlandırma test hattı |
1 |
| 5.2 |
Kaynak çıkış hattından yakıldı |
1 |
| 5.3 |
Köprü konumlandırma düşük dirençli kısa devre |
1 |
| 5.4 |
Köprü konumlandırması için özel kısa tel |
1 |
| 5.5 |
Özel toprak telleri |
1 |
| 5.6 |
Serbestleme çubuğu zemin tel |
1 |
| 5.7 |
Güç kablosu |
1 |
| 5.8 |
Serbestleme çubuğu |
1 |
|
İsteğe bağlı aksesuarlar |
|
|
10m düşük dirençli kısa devre hattı
(110kV ~ 220kV kablolar için kullanılabilir) |
1 |
|
Kabloları çıkartmak için bir kit |
1 |
