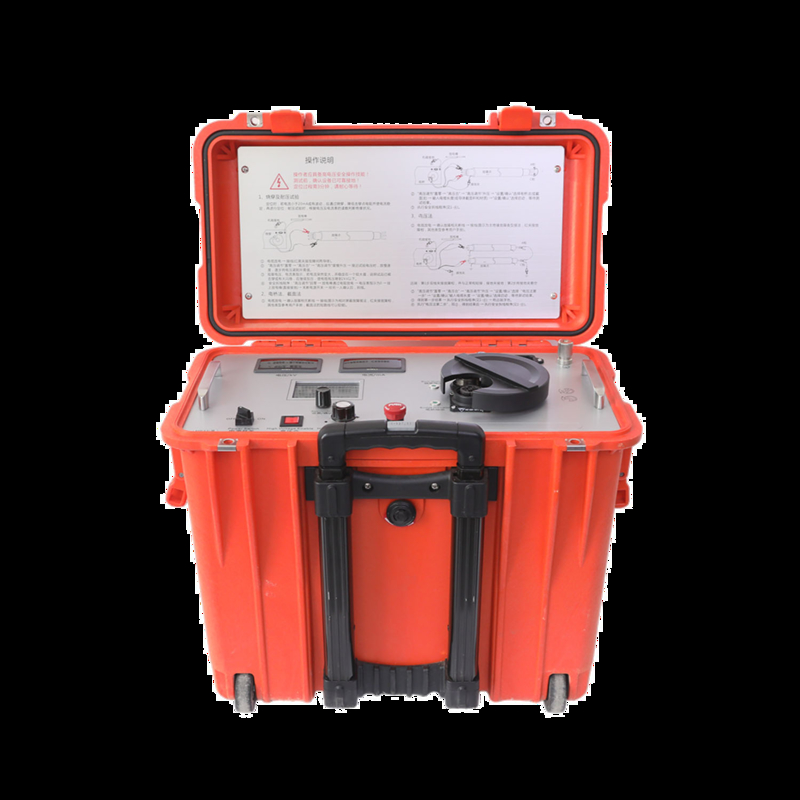

XHSC-60Q Kablo Arıza Konumlandırma Akıllı Köprüsü, yanma ve akıllı köprü işlevlerini tek bir cihazda birleştirir. Yanma modunda, 60kV nominal gerilime ve 600mA kısa devre akımına sahiptir, bu da yüksek dirençli bir arızayı hızla düşük dirençli bir arızaya dönüştürebilir. Akıllı köprü, 600mA nominal akımda çalışır ve arıza konumlandırma doğruluğunu önemli ölçüde artırır. Özellikle GIS terminalleri ve çapraz bağlantıları olan karmaşık yüksek gerilim kabloları gibi yüksek gerilim, büyük kesitli ve uzun karmaşık kablo sistemlerinde yalıtım arızası konumlandırması için çok uygundur. GIS anahtarını çıkarmaya veya çapraz bağlantıları kısa devre yapmaya gerek kalmadan arıza konumlandırması hızlı bir şekilde tamamlanabilir.
Akıllı kablo arıza konumlandırma köprüsü, bazı kısa hat arızaları hariç tüm kablo yalıtım ve kılıf arızalarını konumlandırmak için kullanılabilir.
Features:
1.Ekipman, yüksek gerilim sabit akım kaynağı, yüksek gerilim ve kararlı akım oluşturmak için anahtarlamalı güç kaynağı kullanır.
2.Köprü algılama modülü, yüksek potansiyelde büyük bir LCD ekran ile entegre edilmiştir. Paneldeki işletme düğmesi toprak potansiyelindedir ve köprü yalıtım çubuğu aracılığıyla çalıştırılır.
3.Özel olarak üretilmiş dört çekirdekli, blendajlı yüksek gerilim ölçüm kablosu, bakır örgü örgülü blendaj katmanı güvenilir bir şekilde topraklanmıştır ve kullanımı güvenlidir. Dört uçlu direnç ölçüm yöntemi, kurşun direnci hatasını önler.
4.Yüksek gerilim sabit akım kaynağı ve köprü, taşınabilir bir çekme çubuklu plastik kutuda entegre edilmiştir. Yüksek gerilim, hafif, kullanımı kolay.
5.Köprü yönteminin dalga yansıtma yöntemine kıyasla kör noktası yoktur ve özellikle kısa kabloların ve uçlara yakın yerlerdeki kırılma noktalarını belirlemek için uygundur.
6.Yüksek gerilim ve yüksek akım, özellikle büyük uzunluk ve büyük kesitli karmaşık yüksek gerilim kablo sistemlerinin yalıtım ve kılıf arıza konumlandırması için uygundur.
Technical Parameters
| Burn through mode |
The output voltage |
0~60kV Sürekli ayarlanabilir |
| Short circuit current in burn mode |
400mA |
| A bridge model |
The output voltage |
0~4kV Sürekli ayarlanabilir |
| Short circuit current in bridge |
750mA |
| LCD The display screen |
3.5 inç TFT Renkli ekran |
| Positioning accuracy |
±(0.2%·L+1)m |
| Test range |
1~50000m |
| Operating keyboard |
Tek tuşla işlem |
| The power supply |
220V AC±10%,50Hz(60Hz) |
| power |
2kVA,Jeneratör güç kaynağı (2kW'dan büyük) |
| weight |
29kg |
| Dimensions (length × width × height) |
30cm´46cm´50cm |
| Operating temperature |
-10ºC~+55ºC |
PACKING LIST
| serial number |
name |
quantity |
| 1 |
Kablo arıza konumlandırma akıllı köprü ana gövdesi |
1 |
| 2 |
Köprü test kutusu |
1 |
| 3 |
Yedek sigorta (10A, 5×20) |
5 |
| 4 |
Aksesuar paketi |
1 |
| 5 |
Aksesuar çantası aksesuarları |
|
| 5.1 |
Köprü konumlandırma test hattı |
1 |
| 5.2 |
Yanma kaynağı çıkış hattı |
1 |
| 5.3 |
Köprü konumlandırma düşük dirençli kısa devre |
1 |
| 5.4 |
Köprü konumlandırma için özel kısa tel |
1 |
| 5.5 |
Özel topraklama teli |
1 |
| 5.6 |
Deşarj çubuğu topraklama teli |
1 |
| 5.7 |
güç kablosu |
1 |
| 5.8 |
deşarj çubuğu |
1 |
|
Optional accessories |
|
|
10m düşük dirençli kısa devre hattı
(110kV~220kV kablolar için kullanılabilir) |
1 |
|
Kablo koparma kiti |
1 |
