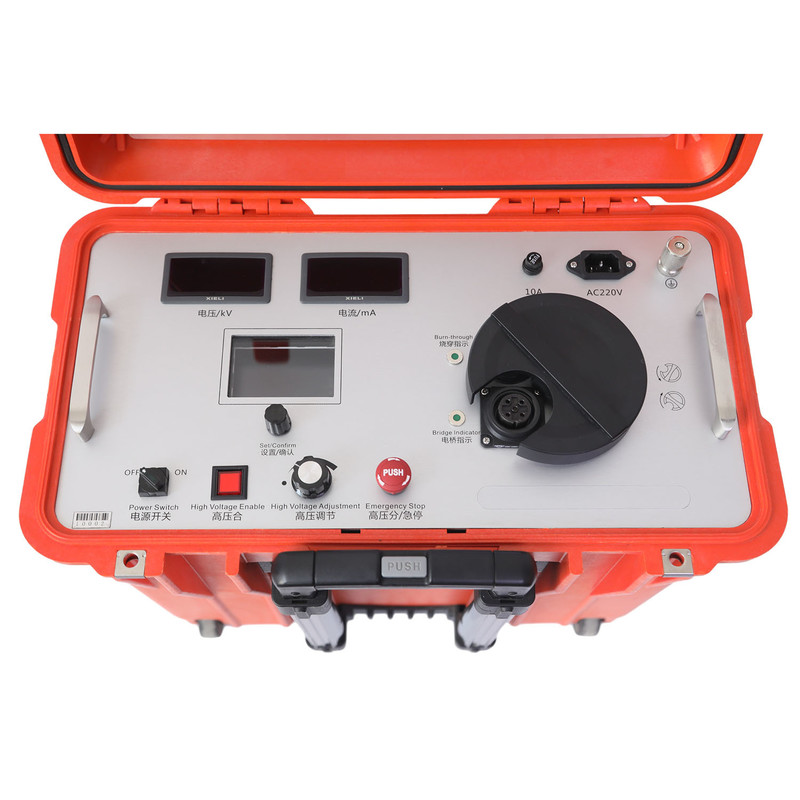

XHSC-60Q Kablo hatası konumlu akıllı köprü, yanma ve akıllı köprüyü bir arada ayarlayın.Yüksek dirençli hatayı düşük dirençli hataya hızla yakmak. Akıllı köprünün nominal çalışma akımı 600mA'dır, bu da hata konumunun doğruluğunu büyük ölçüde iyileştirir. Özellikle yüksek voltajlı yalıtım hatası yeri için uygundur,Büyük bölümlü ve uzun karmaşık kablo sistemi, örneğin GIS terminal ve çapraz bağlantılı karmaşık yüksek voltajlı kabloların yalıtım hatası yeri.GIS anahtarı ve kısa devre çapraz bağlantı kaldırmadan konum hızlı bir şekilde tamamlanabilir.
Akıllı kablo hatası konum köprüsü, bazı kısa hatlar hariç tüm kablo yalıtım ve kablo kabuğu hatalarını bulmak için kullanılabilir.
Özellikleri:
1Ekipman, yüksek voltaj sabit akım kaynağı, yüksek voltaj ve sabit akım oluşturmak için anahtarlama güç kaynağını benimsiyor.
2Köprü algılama modülü, yüksek potansiyelde büyük bir LCD ekran ekranı ile entegre edilmiştir.Paneldeki işletim düğmesi toprak potansiyelinde ve köprü yalıtım çubuğu aracılığıyla çalıştırılır.
3Özel özel yapımı dört çekirdekli yüksek voltajlı ölçüm kablosu kalkanla, bakır örgü örülmüş kalkan tabakası güvenilir bir şekilde topraklanmış ve kullanımı güvenli.Dört uçtan direnç ölçüm yöntemi kurşun direnci hatasını önler.
4Yüksek voltajlı sabit akım kaynağı ve köprü taşınabilir bir çekme çubuğu plastik kutusuna entegre edilmiştir.
5Köprü yöntemi, dalga yansıtma yöntemiyle karşılaştırıldığında kör noktaya sahip değildir ve özellikle kısa kabloların kırılma noktalarını ve uçlarına yakın noktaları belirlemek için uygundur.
6Yüksek voltaj ve yüksek akım, özellikle uzunluğu ve büyük kesimi olan karmaşık yüksek voltajlı kablo sistemlerinin yalıtımının ve kablosunun hatasını tespit etmek için uygundur.
Teknik parametreler
| Yazma modundan geç |
Çıktı voltajı |
0 ~ 60kV Sürekli ayarlanabilir |
| Yanma modunda kısa devre akımı |
400mA |
| Bir köprü modeli |
Çıktı voltajı |
0~4kVSürekli ayarlanabilir |
| Köprüde kısa devre akımı |
750mA |
| LCD Ekranı |
3.5 inçlik TFT Renkli ekran |
| Konumlama doğruluğu |
± 0,2%·L+1) m |
| Test aralığı |
1 ~ 50000m |
| Çalışma klavyesi |
Bir anahtar operasyon |
| Güç kaynağı |
220V AC ± 10%, 50Hz ((60Hz) |
| Güç |
2kVA,Generatör güç kaynağı (2kW'dan fazla) |
| Ağırlık |
29kg |
| Boyutlar (uzunluk × genişlik × yükseklik) |
30cm 46cm 50cm |
| Çalışma sıcaklığı |
-10oC~+55oC |
Paket listesi
| Seri numarası |
Adı |
miktarı |
| 1 |
Kablo hatası yeri akıllı köprü ana gövde |
1 |
| 2 |
Köprü test kutusu |
1 |
| 3 |
Yedek sigorta (10A, 5×20) |
5 |
| 4 |
Aksesuar Paketi |
1 |
| 5 |
Çanta aksesuarları |
|
| 5.1 |
Köprü konumlandırma test hattı |
1 |
| 5.2 |
Kaynak çıkış hattından yakıldı |
1 |
| 5.3 |
Köprü konumlandırma düşük dirençli kısa devre |
1 |
| 5.4 |
Köprü konumlandırması için özel kısa tel |
1 |
| 5.5 |
Özel toprak telleri |
1 |
| 5.6 |
Serbestleme çubuğu zemin tel |
1 |
| 5.7 |
Güç kablosu |
1 |
| 5.8 |
Serbestleme çubuğu |
1 |
|
İsteğe bağlı aksesuarlar |
|
|
10m düşük dirençli kısa devre hattı
(110kV ~ 220kV kablolar için kullanılabilir) |
1 |
|
Kabloları çıkartmak için bir kit |
1 |
