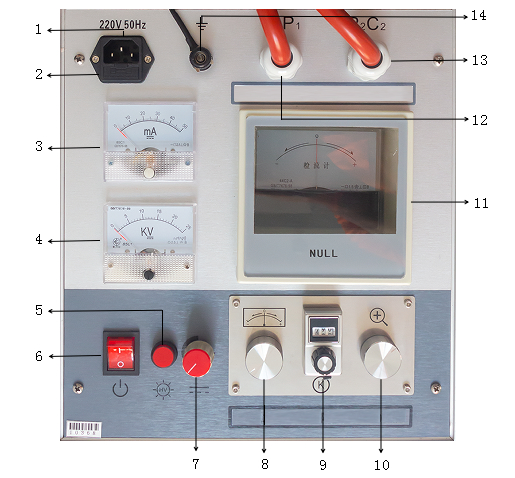

Yüksek gerilim köprü kablo arıza tespit cihazı, döşeme sonrası tellerde ve kablolarda arıza noktalarını ve düşük yalıtım dirençli arıza noktalarını doğru bir şekilde tespit etmek için MURRAY köprü prensibini kullanır ve ayrıca kablo üretim tesislerinde arıza noktalarının belirlenmesinde de etkilidir. Ekipman, 15KV yüksüz voltaj ve 50mA kısa devre akımı ile karakterize edilen, yüksek voltajlı bir sabit akım kaynağı oluşturmak için anahtarlamalı bir güç kaynağı kullanır. Yüksek hassasiyetli bir amplifikatör ve galvanometre hassas denge göstergesi sağlarken, oransal bir potansiyometre denge köprüsünü oluşturur. Kurşun direncinden kaynaklanan hataları azaltmak için dört terminalli direnç ölçüm yöntemini kullanan, özel olarak tasarlanmış çift çekirdekli yüksek gerilim kauçuk ölçüm kablosuyla tüm sistem yüksek bir potansiyele yerleştirilmiştir. Kablonun örgülü koruma katmanı güvenilir topraklama sağlar. Operasyonel güvenlik için, kontrol panelinin çalıştırma düğmesi düşük bir potansiyele yerleştirilmiştir ve köprü, bir yalıtım çubuğu kullanılarak idare edilmektedir. Yüksek voltajlı sabit akım kaynağı ve köprü, cihazın yüksek voltajını, hafifliğini, rahat çalışmasını ve güvenli kullanımını sağlayan taşınabilir bir alüminyum alaşımlı kasaya yerleştirilmiştir. Dalga yansıma yöntemiyle karşılaştırıldığında, köprü denge yöntemi kör alanlardan yoksundur ve kısa kablolarda ve kablo uçlarının yakınında arıza noktalarının belirlenmesinde özellikle avantajlıdır ve ayrıca kolay kullanım avantajı da sunar.

Özellikler



Çıkış voltajı ayarlanabilir;
Şok frekansı ayarlanabilir;
Aşırı akım koruması ile;
Test aralığında kör nokta yoktur;
Sinyal frekansı ayarı;
Sıfır koruma.
Yüksek gerilim köprüleri özellikle aşağıdakiler için uygundur:
1. Kablonun döşenmesinden sonra yüksek dirençli kırılma noktası, özellikle kablo ara ekleminin doğrusal yüksek dirençli bozulması gibi düşük direnci yakması zor olan doğrusal yüksek dirençli kırılma noktası.
2. Flashover tipi arıza noktası. Arızadan sonra sabit akım kaynağı arkı koruyabilir, köprüden sabit bir akım akar ve köprü yeterli hassasiyete sahiptir.
3. Kablonun direnç değeri düşük olan ancak çalışma voltajı altında bozulmayan izolasyon kusur noktaları gibi henüz bozulmamış ancak direnci düşük olan arıza noktaları megohmmetre kullanılarak bulunur.
Yukarıdaki özelliklerden dolayı yüksek gerilim yüksek gerilim köprüleri özellikle aşağıdaki kullanıcılar için uygundur:
Profesyonel konumlandırma yapan ekipler: büyük ve orta ölçekli güç kaynağı büroları ve büyük ölçekli elektrik işletmeleri için kablo onarımı ve deneme sınıfları gibi. Kablo arıza noktalarının çoğu, yaklaşık arıza konumunu bulmak için yüksek gerilim köprüsüyle hızlı bir şekilde bulunabilir. Birbirlerinin güçlü yanlarını öğrenmek ve konumlandırmayı daha hızlı ve daha güvenilir hale getirmek için dalga yansıma yöntemi ve sabit nokta ölçer ile birlikte kullanılabilir.
1. Küçük kullanıcılar: küçük enerji tedarik büroları ve orta ölçekli elektrik işletmeleri gibi. Kabloların fazla olmaması, genel yönün belli olması, enstrümanın konumlandırılmaması, fiyatın yüksek olması, kullanıcının kalite ve tecrübesinin yüksek olması isteniyor bu yüzden en iyi seçim değil. Kullanımı kolay ve günlük ihtiyaçlara cevap verebilecek bu cihazı tercih etmeniz daha doğru olacaktır.
2. Kablo üretim tesisi: Fabrikada çeşitli kabloların arıza noktalarını bulmak için kullanılabilir ve bağlantı kesme noktasını bulmak için bir dijital kapasite ölçer seçilebilir. Cihaz hafiftir ve kablo kullanıcılarına yönelik konumlandırma hizmetleri için sahaya taşınması kolaydır.







Ürün Parametreleri

Yük voltajı yok	≤15KV
Kısa devre akımı	≤100mA
Konumlandırma doğruluğu	±(%0,1·L±1)M
Ağırlık	16 kg
Güç kaynağı	AC 220 ve 9V pil
