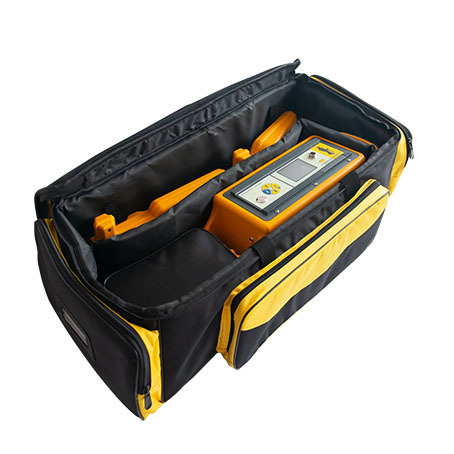

Bu XHGX507X Yeraltı kablo borusu bulma cihazıYeraltı kablosunun elektromanyetik alan sinyalini kabloyu bulmak için kullanır ve kablo algılama fonksiyonunu gerçekleştirmek için derinlik ve akım okumalarını verir.


Iletken özellikleri:
★Mevcut çıkış frekansını gösterir.
★Mevcut çıkış gücünü görüntüler; sırasıyla düşük dereceli, orta dereceli, yüksek dereceli ve tam dereceli görüntüleyebilir.
★Mevcut çalışma modunu görüntüler; doğrudan bağlantı, çiftleme, indüksiyon sırasıyla görüntüleyebilir.
★Şimdiki döngü akım değerini gösterir; etkin gösterim 0-999 mA'dır.
★Şu anki döngü impedans değerini gösterir; etkin gösterim 00001 - 20000 ohm'dur.
★Mevcut pil seviyesini gösterir; bir pil sembolü ile temsil edilir, tüm siyah tam güçtür ve sol taraf mevcut pil yüzdesi göstergesidir.


Alıcı özellikleri:
☆Şimdiki alıcı frekans değerini gösterir; başlangıç açılışı 577Hz'dir.
☆Sinyal gücü ızgaranın uzunluğuyla temsil edilir; ızgara her iki taraftan da ortaya doğru hareket eder ve ızgara dolduğunda sinyal çok güçlü veya menzil dışındadır.
☆Sinyal gücü sayı ile gösterilir; geçerli aralık 00.0-99.9, 99.9 gösterildiğinde sinyal çok güçlü veya menzil dışında.
☆Renkli bir pusula boru hattının yönünü gösterir.
☆ Ölçülen yeraltı hattının derinliğini ve hattaki akımı gösterir.
☆ Kazanç, varsayılan olarak otomatik olarak ayarlanır, bu da alıcı tarafından şu anda işlenen sinyalin güçlendirme faktörü anlamına gelir ve dinamik aralığı 000-140db'dir; Başlangıç açılış 60db'dir.
☆Alıcı sinyali aldığı şekilde, sırasıyla, dar zirve, geniş zirve, alçak, geniş zirve ok, zirve + alçak ve dış ekipman görüntülenir; başlangıç güç açık zirvedir.Dış cihazlar otomatik olarak tanınır..
☆Şu anki pil seviyesini gösterir; pil sembolü ile gösterilmiştir.
☆Konuşturma sinyali ve bir çizgi ile temsil edilen zümrenin mevcut çalışma durumunu gösterir.ve bir haç zillerin kapatılması içinBaşlangıç açılışı zillerin kapatılmasıdır.
☆Kablo dışında otomatik olarak kablonun yerini gösteren bir ok görünür; kablonun üzerinde iki ok görünür.
☆SS frekansını kullanırken, bu işlev, operatöre yol bulmada yardımcı olmak için sinyal akımının yönünü gösterir.
☆SS frekansını kullanırken alıcı sinyalin fazını gösterecektir.

Görev
1) Yeraltı kablo/metal boru hatlarının yönünü ve derinliğini hızlı ve etkili bir şekilde belirleyebilir.Ve A çerçevesini kullanarak düşük dirençli kablo hatalarını yere doğru bulmak için.
2) Sinyal gücü göstergesi, sol ve sağ ok göstergesi ve pusula yön göstergesi vardır.
3) Algılama boru hattının maksimum derinliği 20 metreye ulaşabilir.
4) Otomatik sondaj: Enstrüman boru hattının üzerine yerleştirildiğinde, hedef boru hattının gerçek derinliğini otomatik olarak gösterecektir.
5) Sinyal tanımlama: Sinyal amplitudunun, sinyal yönünün ve sinyal fazının üç boyutundan kabloların doğru tanımlanması.
6) Mevcut yön göstergesi: Arama yolunun doğruluğunu etkili bir şekilde geliştiren sinyalin mevcut yönünü ve fazını takip edebilir.
7) Otomatik uyarı yöntemi olan %70 sesleme yöntemi, grafikler ve uyarı sesleri aracılığıyla %70 sinyal noktasını kolayca belirleyebilir.
