XHGG502 tdr yer altı kablo arıza bulucu, insan-bilgisayar etkileşimli test gerçekleştirmek için endüstriyel sınıf 12.1 inç dokunmatik hepsi bir arada bilgisayar ve basit bir işletim yazılımı arayüzü benimser. Endüstriyel sınıf entegre devreler ve cihazlar, dahili büyük kapasiteli lityum-iyon pil, kararlı ve güvenilir, kullanımı kolaydır.
Bu kablo arıza test cihazı, güç kablosu durumu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Bu kablo arıza test cihazı, sinyal filtreleme, toplama, veri işleme, grafik görüntüleme, grafik analizi gerçekleştirmek, Kablo hızı ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testi tamamlamak için modern elektronik teknoloji ve bilgisayar teknolojisinin birleşimini benimser.
Bu kablo arıza bulucu, çeşitli malzemelerden, farklı kesitlere ve farklı ortamlara sahip güç kabloları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve gömülü teller için düşük dirençli, kısa devre, açık devre ve kopukluk arızalarının yanı sıra yüksek dirençli kaçak ve yüksek dirençli flaş ağ arızaları için uygundur.
| Ürün adı |
Yer altı kablo arıza ön bulucu (TDR) |
| Model |
XHGG502 |
| MOQ |
1 Birim |
| Ana fonksiyon |
Yer altı kablo arıza kaba mesafe ölçümü için |
| Veri örnekleme hızı |
60MHz, 120 MHz, 240MHz, 400MHz |
| Test mesafesi |
>60Km |
| Test kablosu uzunluğu ayarı |
<1Km (short distance);<3Km (medium distance);>3Km (uzun mesafe) |
| Darbe genliği |
400Vpp |
| Darbe genişliği |
0.1uS ve 2uS |
| Okuma çözünürlüğü |
0.1m |
| Sistem test doğruluğu |
0.5m'den az |
| Darbe kuplör dayanım gerilimi |
38kVDC |
| Çalışma koşulları |
sıcaklık -25°C~+55°C, bağıl nem %85, atmosfer basıncı 750±30mmHg. |
| Ölçüm yöntemi |
Düşük voltaj darbe yöntemi, yüksek voltaj flaşör yöntemi, çoklu darbe yöntemi |
35KV ve altı voltaj seviyelerindeki güç kablolarının ana yalıtım arızalarını doğru ve hızlı bir şekilde tespit edin; kablo uzunluğunu kalibre edin; kablo arıza mesafesini kaba bir şekilde test edin
XHGG502 yansıtıcısı ile kablo arıza ön bulma, aşağıdaki yöntemlere dayanmaktadır:
düşük voltaj darbe yansıtma yöntemi (TDR),
yüksek voltaj flaşör yöntemi (yani ICE, DECAY),ark yansıtma darbe yansıtma yöntemi (ARC tek atış ve ARC çoklu atış)
Kablo arıza ön bulucuXHGG502: kablo arıza mesafesi testi için, bir ana ünite ve bir kuplör içerir
| Daha fazla bilgi ve hizmet için bizimle iletişime geçmenizi bekliyoruz. |
Kablo arıza ön bulma: XHGG502 yansıtıcısı ile düşük voltaj darbe yansıtma yöntemi (TDR) ve yüksek voltaj bozunma (flaşör) yöntemi (DECAY), |
ark yansıtma yöntemi (tek atış/ çoklu atış).
XHGG502'nin üç test modu vardır: düşük voltaj darbesi, yüksek voltaj flaşörü, ARC çoklu atış Aşağıdaki resim, XHGG502'nin ARC çoklu atış test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir.

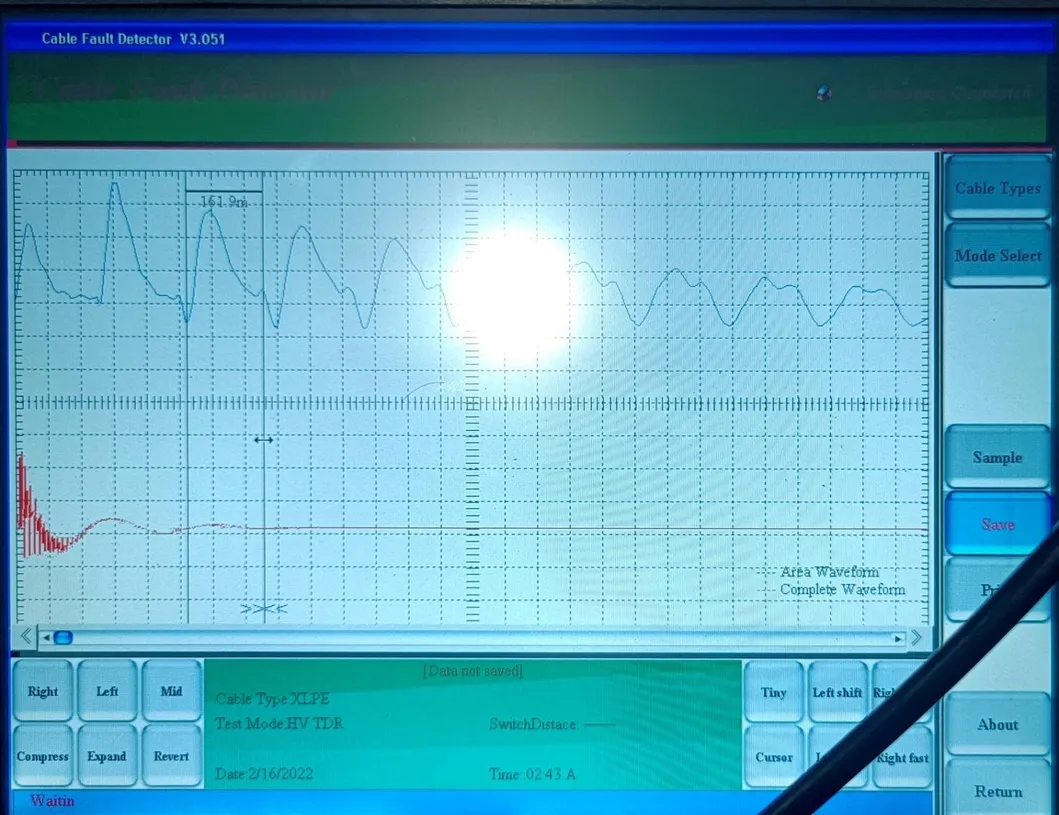

Aşağıdaki resim, XHGG502'nin yüksek voltaj flaşör test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir
Aşağıdaki resim, XHGG502'nin düşük voltaj darbe test modu kullanılarak ölçülen kablo uzunluğunu veya kablo açık devre arıza mesafesini göstermektedir. Düşük voltaj darbe yöntemi kullanılırken, yüksek voltaj darbe jeneratörünü bağlamaya gerek yoktur. Diğer test yöntemleri yüksek voltaj darbe jeneratörü ile birlikte kullanılmalıdır.
